SMT-Productielijn 3040 Stencilprinter, chm-550 SMT Chip Mounter, Terugvloeiingsoven T961

SMT-Productielijn 3040 Stencilprinter, chm-550 SMT Chip Mounter, Terugvloeiingsoven T961
SMT Production Line 3040 Stencil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961
SMT-Productielijn 3040 Stencilprinter, chm-550 SMT Chip Mounter, Terugvloeiingsoven T961 SMT-Productielijn 3040 Stencilprinter, chm-550 SMT Chip Mounter, Terugvloeiingsoven T961 SMT-Productielijn 3040 Stencilprinter, chm-550 SMT Chip Mounter, Terugvloeiingsoven T961 SMT-Productielijn 3040 Stencilprinter, chm-550 SMT Chip Mounter, Terugvloeiingsoven T961 SMT-Productielijn 3040 Stencilprinter, chm-550 SMT Chip Mounter, Terugvloeiingsoven T961

Grote Afbeelding :  SMT-Productielijn 3040 Stencilprinter, chm-550 SMT Chip Mounter, Terugvloeiingsoven T961

Productdetails:
Plaats van herkomst: China
Merknaam: Charmhigh
Certificering: CE
Modelnummer: De Terugvloeiingsoven van stencilprinter 3040/chm-550/T961
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 reeks
Prijs: negotiation
Verpakking Details: houten doos
Levertijd: 1-3 Werkdagen
Betalingscondities: T/T; Western Union
Levering vermogen: 100 per maand

SMT-Productielijn 3040 Stencilprinter, chm-550 SMT Chip Mounter, Terugvloeiingsoven T961

beschrijving
Stencilprinter: 3040 het handtype van hoge precisieprinter Chm-550: 4 hoofden 50 voeders met autoveranderingspijp
T961: De oven van de transportbandterugvloeiing, 6 temperaturenstreken SMT-Lijn: Hoog configuratietype

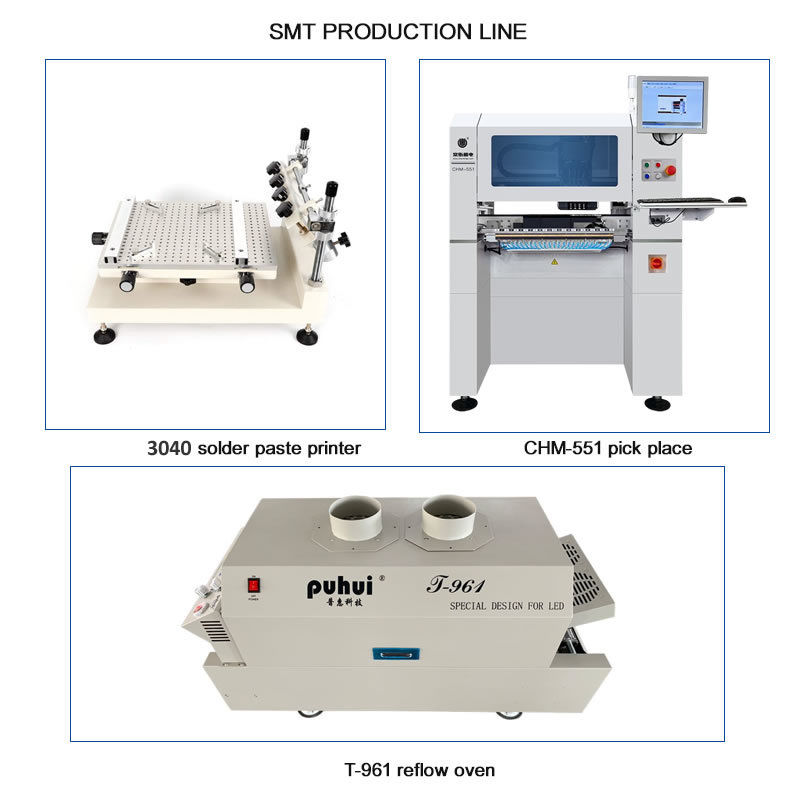

De Productielijn van hoge Precisiesmt:

3040 Stencilprinter, chm-550 SMT Chip Mounter, Terugvloeiingsoven T961



Kleine SMT-Productielijn, hoge configuratie, min gesteunde component 0201




1. Stencilprinter 3040 Technische Parameters


Type: Hand
G.W: 23kg
Maximumafdrukbereik: 250*400mm
Verpakkingsgrootte: L 66cm*W 50cm*H 28cm

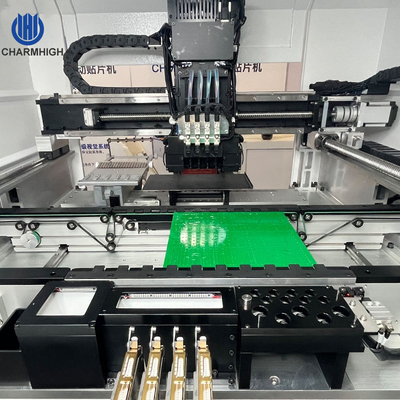

2. Chm-550 Oogst en plaatsmachine

Afmetingen 980 (L) x1050 (W) x880mm (H)
Gewicht 190kg
Voeding AC220V (50Hz, enige fase), 2.1kW
Luchtlevering 0.5MPa ~ 0.6MPa
Vacuümgeneratie De vacuümgenerator van Japan PISCO

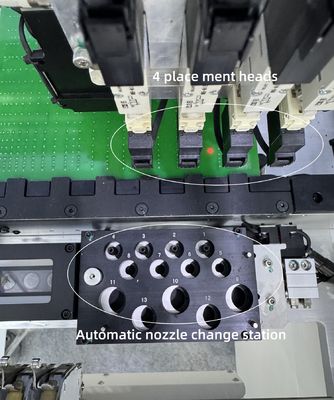

Opzettend Hoofd 4 hoofden
Opzettende Snelheid (optimaal) 6000cph
Opzettende Nauwkeurigheid ±50μm@μ±3σ/chip
Controlenauwkeurigheid 5μm
Componentenhoogte 12mm
Componententype

0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, enz.

(weerstand/condensator/diode/triode/LED/IC, enz.)

PCB-Dikte 0.6mm~3.5mm
PCB-Grootte 400mm (L) x300mm (W)
PCB-Levering Manueel
Pijpverandering Automatische pijpverandering (13-gat pijpbibliotheek)
Controlesysteem

Ingebouwde industriële computer (Vensterssysteem)

uitgerust met monitor, toetsenbord, en muis

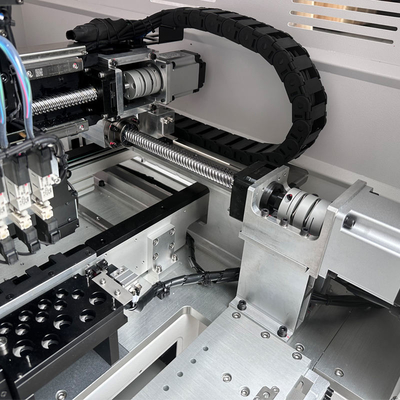

Aandrijvingssysteem X&Y as door servomotoren wordt gedreven die; de goedkeuring van flexibele S-curveversnelling en vertraging
Transmissiesysteem Balschroef + lineaire gids
Het voeden Systeem

50 Yamaha 8mm standaard pneumatische/elektrische voedergroeven

(ook geschikt voor IC-dienblad + stok/buis/trillingsvoeder)

Vision System

Momentopnamecamera x 4 (toepasselijke componentengrootte: 14mmx14mm);

IC-camera x 1 (toepasselijke componentengrootte: 25mmx25mm);

Tekencamera x 2



3. T961 parameters:

Model T-961
De het verwarmen streekhoeveelheid upper3/down3
De lengte van de het verwarmen streek 730mm
Het het verwarmen type intelligente niveausirocco en het snelle infrarode verwarmen
De het koelen streekhoeveelheid 1
Maximumbreedte van PCB-raad 230mm
De verrichtingsrichting left→right
Leveringsopties Netto transmission&chaintransmissie
De snelheid van transportband 0-290mm/min
De voeding 220V 50/60Hz
Piekmacht 3.5KW
Omhoog het verwarmen van tijd Rond 7mins
De waaier van de temperatuurcontrole Zaal temperatuur-300
De wijze van de temperatuurcontrole PID closed-loop controle
De nauwkeurigheid van de temperatuurcontrole ±1
PCB-de afwijking van de temperatuurdistributie ±2
Algemene afmetingen 1000×466×445mm
Machinegewicht 70KG



Detailfoto's:

SMT-Productielijn 3040 Stencilprinter, chm-550 SMT Chip Mounter, Terugvloeiingsoven T961 0

SMT-Productielijn 3040 Stencilprinter, chm-550 SMT Chip Mounter, Terugvloeiingsoven T961 1

SMT-Productielijn 3040 Stencilprinter, chm-550 SMT Chip Mounter, Terugvloeiingsoven T961 2

SMT-Productielijn 3040 Stencilprinter, chm-550 SMT Chip Mounter, Terugvloeiingsoven T961 3

SMT-Productielijn 3040 Stencilprinter, chm-550 SMT Chip Mounter, Terugvloeiingsoven T961 4

SMT-Productielijn 3040 Stencilprinter, chm-550 SMT Chip Mounter, Terugvloeiingsoven T961 5

SMT-Productielijn 3040 Stencilprinter, chm-550 SMT Chip Mounter, Terugvloeiingsoven T961 6

SMT-Productielijn 3040 Stencilprinter, chm-550 SMT Chip Mounter, Terugvloeiingsoven T961 7

SMT-Productielijn 3040 Stencilprinter, chm-550 SMT Chip Mounter, Terugvloeiingsoven T961 8

Handstencilprinter 3040, voor dubbele laagpcb:

SMT-Productielijn 3040 Stencilprinter, chm-550 SMT Chip Mounter, Terugvloeiingsoven T961 9



T960 loodvrije terugvloeiingsoven, grotere het verwarmen grootte 730x230mm, voor dubbele laagpcb:



SMT-Productielijn 3040 Stencilprinter, chm-550 SMT Chip Mounter, Terugvloeiingsoven T961 10



De beste lijn van combinatiesmt, adviseren wij het! Gelieve te kopen met vertrouwen.

De levering van de Charmhighfabriek, met kwaliteitsborging.

SMT-Productielijn 3040 Stencilprinter, chm-550 SMT Chip Mounter, Terugvloeiingsoven T961 11



Vriendelijk nota:

Chm-550 smt plukken en plaatsen machine slechts behoefte om externe luchtbron te verbinden die door zich, geen behoefte ander materiaal wordt voorbereid.

De machine heeft QC overgegaan vóór schip uit wordt overgegaan dat.

Wij verlenen de geschikte naverkoopdienst, elke die machine 100% goed vóór schip uit wordt getest. Gelieve te kopen het met vertrouwen.

Geniet van met uw oogst en plaats machine!



De dienst & Garantie:

De volledige machine heeft een garantieperiode van 1 jaar vanuit de tijd van aankoop en leven de dienst.

Wij verstrekken altijd vervangstukken van machine, fabrieks betrouwbare directe levering.

Wij verlenen de online dienst van Q/A en van het van de het oplossen van problemensteun en technische advies.

Verleen de één tot één naverkoopdienst. Elke die machine 100% goed vóór schip uit wordt getest.
