CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine Small SMT Machine
De Voeders van CHMT48VB 58pcs allen in Één de Oogst en de Plaatsmachine van Machine Kleine SMT van de Machinedesktop De Voeders van CHMT48VB 58pcs allen in Één de Oogst en de Plaatsmachine van Machine Kleine SMT van de Machinedesktop De Voeders van CHMT48VB 58pcs allen in Één de Oogst en de Plaatsmachine van Machine Kleine SMT van de Machinedesktop De Voeders van CHMT48VB 58pcs allen in Één de Oogst en de Plaatsmachine van Machine Kleine SMT van de Machinedesktop

Grote Afbeelding :  De Voeders van CHMT48VB 58pcs allen in Één de Oogst en de Plaatsmachine van Machine Kleine SMT van de Machinedesktop

Productdetails:
Plaats van herkomst: CHINA
Merknaam: Charmhigh
Certificering: CE
Modelnummer: CHMT48VB
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: $5200 including shipping
Verpakking Details: STANDAARD DE UITVOER HOUTEN DOOS
Levertijd: 1-3 Werkdagen
Betalingscondities: T/T, Western Union
Levering vermogen: 100 per maand

De Voeders van CHMT48VB 58pcs allen in Één de Oogst en de Plaatsmachine van Machine Kleine SMT van de Machinedesktop

beschrijving
Voeder: letf: 29pcs; recht: 29pcs (totale 58pcs) plaatsingshoofd: 2pcs
Pijpen: pijp 4 (Juki) Snelheid: 3000cph met visie; zonder visie 5000cph
Nauwkeurigheid: 0.025mm Systeem: Ingebed Linux-Systeem
Type: Alle-in-één machine, geen behoefte externe monitor of PC Max Component: 5mm
Hoog licht:

CHMT48VB kleine SMT-Machine

,

58pcs voeders allen in Één Machine

,

Machine van Charmhigh de Kleine SMT

Van de Voeders (Dubbele stapel) Charmhigh van CHMT48VB de Desktopoogst 58pcs en Plaatsmachine

Geavanceerd Oogst en Plaats Overgegaan Ce van de Machine110v 220V Engels Versie

Zeer geschikt voor kleine gegroepeerde productie & prototyping!



Beschrijving:

Dit CHMT48VB is een updateversie van CHMT48VA, die dubbele zijvoeders met totale 58pcs (linker29pcs + juiste 29pcs) omvatte. Het is alle-in-één machine, geen behoefteaankoop een andere delen, machine klaar voor het werk nadat u ontving.

Het verrichtingssysteem is hetzelfde als CHMT48VA en het kan meer verschillende soorten materialen installeren, gebruikend 502-507 verschillende soorten Juki-pijpen, geschikt voor 0402,0603,0805-5050, SOPPEN, QFN, LQFP144, Diode, Transistor, BGA… enz., die de vraag van meer klanten kunnen ontmoeten.
Geschikt voor voor prototypebouwers, knutselaars, ontwikkelaars, en ontwikkelingsgroepen en kleine fabriekengegroepeerde productie.



CHMT48VB het werk video van klant:

www.youtube.com/watch?v=qu-O6umaNHE

www.youtube.com/watch?v=xF7N4crTOtQ (Zweden)

www.youtube.com/watch?v=wYl5Az9xgec (China)

CHMT48VB het plaatsen van IC:
www.youtube.com/watch?v=I-g8x98jmz0



Specificaties van Charmhigh CHMT48VB:

Model Chm-T48VB
PCB-gebied 10mm*10mm - 355mm*355mm
X-Y asreis 510*460mm
Z as bewegende waaier 15mm (Hoogste component 5mm)
Plaatsingshoofden 2pcs, komt met 4 pijpen
Voeders

De verlaten voeder 58pcs van de bandspoel (29pcs + juiste 29pcs)
(8mm=44pcs, 12mm=8pcs, 16mm=4pcs, 24mm=2pcs,)
Voor bulkic feeder=14pcs, het dienblad 20pcs van Douaneic

Buisvoeder (facultatieve trillingsvoeder,)

Visiesysteem Van de twee camera's (omhoog & benedencamera's) Visie maximum waaier 22*22mm
Aandrijving Closed-loop controlestepper zorgt ervoor het servoaandrijvingssysteem, nooit stap verlies
Z de opsporing van de as zelf-terugkeer Ja, verhindert het pijpen het breken
De zelf-terugkeer van de trekkrachtspeld Ja, verhindert het naald het breken
Lekkage van materiële opsporingsmethode Vacuümopsporing, visieopsporing
Touch screen het touche screen van de 7 duimindustrie
Hoofdraad De onafhankelijke hoofdraad van de onderzoekindustrie
Systeem Ingebed Linux-systeem
Opzettende snelheid 4000cph (visie weg); 3000cph (visie)
Opzettende precisie ±0.025mm
Componenten 0402-5050, SOP, QFN enz.
Machineafmeting L 960mm* W 705mm* H 335mm
Vacuümpomp -92KPA (2pcs, bouwstijl-binnen, dempen type)
Externe luchtbron Geen behoefte (machine bouwstijl-in stodde vacuümpomp 2pcs)
Externe PC Geen behoefte externe PC (het heeft bouwstijl-in computer)
Voltage 220VAC (110VAC), 50Hz/60Hz
Netto gewicht 68kg
Brutogewicht 85kg/116*80*52cm



Concurrentievoordeel:

1. De geschikte software, Ingebed Linux-Systeem van de machine, stabiele de industrie hoofdraad, onafhankelijke verrichting, geen behoefte externe computer, gemakkelijker en geschiktere verrichting, leert snel.
2. In-bouwstijltouch screen, geen behoefte externe monitor, bewaarde ruimte, geschiktere verrichting, USB-ook gesteunde muis.
3. Bovenkant en bodem twee visiecamera's, verbeteren de positie van elke componenten, kunt u het visiebeeld van het scherm voor elke componenten bekijken. (maximum componentengrootte 22*22mm)
4. Het heeft flexibele PCB-het vastklemmen inrichting, geschikt voor verschillende grootte van PCB.
5. Het steunde het dienblad van douaneic, IC-kan het dienblad op machinelijst worden bevestigd.
6. Twee het opzetten hoofden met de Pijpen van 2pcs Juki, Juki-pijp binnen magneet, zodat het kunnen door vinger, geen behoefte worden verwijderd om met moersleutel, hoek -180 graad van de pijpenomwenteling aan +180 graad te demonteren.
7. Alle-in-één machine, 29pcs-voeders inbegrepen in machine, geen behoefte om andere delen, machine te kopen is klaar te werken.
8. Z de asopsporing, de trekkrachtnaald van de machine keert automatisch naar oorsprong terug om gebroken pijpen te vermijden.
9. Maximum steun 5mm van de hoogtecomponent.
10. Closed-loop controle, X, y-As met codeur, uit geen stap.
11. PCB door twee componentenpositie wordt gekalibreerd, dan rust componenten die zal automatisch worden gekalibreerd.
12. Met vacuümopsporing, met het automatische voeden, als één component bochtig zuigt, zal het het automatisch aan stortingsgebied werpen, dan oogst nieuwe opnieuw op te zetten.
13. Met visieopsporing, zal de camera de autohoek van de correctiecomponent en op PCB-raad juiste plaats plaatsen. Als hoofden die geen componenten, camera de opnemen het zullen ontdekken en zullen terugkeren opnieuw te plukken, 3 keer niet plukkend, machine zullen alarmeren en zullen ophouden, na leveringsmateriaal, dan blijf werkend, geen behoefte om opnieuw te beginnen over.
14. Komt met bekeerlingshulpmiddel (PC-versie), geven het werkdossier in computer uit en laden het werkdossier in machine door USB-poort, snel en geschikt.
15. De steun panelized raad.
16. Als u PCB-geen dossier hebt, kunt u een nieuw het werkdossier aan programma in machine direct creëren.
17. Steun enige stap.
18. De steun sneed materiaal van de banden het bulk materiële buis.

Waarom kies Charmhigh?



1.Professional bewaard ontwerp en ruimte.
2. gebruikersvriendelijke verrichting, geen ingenieur van behoefte professionele SMT, entry-level apparaat
3.One machine - Geïntegreerde verrichting, geen behoefte extra pomp of PC of om het even welke ondersteunende faciliteit.
4.Cost efficiënt, verminder uitgave om een professionele volledige automatische SMT-productielijn te bezitten.
5. Het is zeer geschikt om machinevervanging te veranderen, gemakkelijk om door zelf te bevestigen.
6.International uitdrukkelijk met de huis-aan-huisdienst, 6-8 werkdagenlevering.
7.Especially voor laboratoriumonderzoek en ontwikkeling, om uw eigen ontwerp en octrooi te beschermen.
8.One de machine gelijk aan 5 solderende personeelsleden, veel hogere efficiënt dan het hand gemakkelijke werk, leidt en kosten-bewaard. Goed voor kleine gegroepeerde productie.
9.Charmhigh is fabriekslevering, worden elk van onze machinedelen onderzocht en vervaardigend door ons. De de na-dienstvervangstukken houden nooit op.
10. Charmhigh is sindsdien een professionele die fabrikant van SMT-Oogst en Plaatsmachine, eerste p&p in 2011 wordt vrijgegeven. Al die software door ons wordt onderzocht, op voorwaarde dat het goed de dienst na-verkoopt.



Standaardtoebehoren voor CHMT48VB:

1) Oogst en Plaatsmachine CHMT48VB 1
2) Jukipijp totale 4pcs (503, 504, 505, grootte 506)
3) 8G USB-bestuurder 1
4) Machtskoord 1
5) Trekkrachtnaald 2
6) Solenoïde voor trekkracht pin1
7) Camera het plaatsen past zwarte raad 1 aan
8) Hexuitdraaimoersleutel 6
9) Pincet 1
10) Borstel 1
11) Pen voor touch screen 1
12) Inrichting voor IC-dienblad 4
13) Vet 1
  De Voeders van CHMT48VB 58pcs allen in Één de Oogst en de Plaatsmachine van Machine Kleine SMT van de Machinedesktop 0
De Voeders van CHMT48VB 58pcs allen in Één de Oogst en de Plaatsmachine van Machine Kleine SMT van de Machinedesktop 1


Bovenkant en Bodem de camera, zorgt elke zeer nauwkeurige componentenplaats ervoor:
   De Voeders van CHMT48VB 58pcs allen in Één de Oogst en de Plaatsmachine van Machine Kleine SMT van de Machinedesktop 2

De X-Y asmotor met codeur, closed-loop controle, zorgt stappen niet ervoor verliezen:
 De Voeders van CHMT48VB 58pcs allen in Één de Oogst en de Plaatsmachine van Machine Kleine SMT van de Machinedesktop 3


Het Dienblad van douaneic:
  De Voeders van CHMT48VB 58pcs allen in Één de Oogst en de Plaatsmachine van Machine Kleine SMT van de Machinedesktop 4

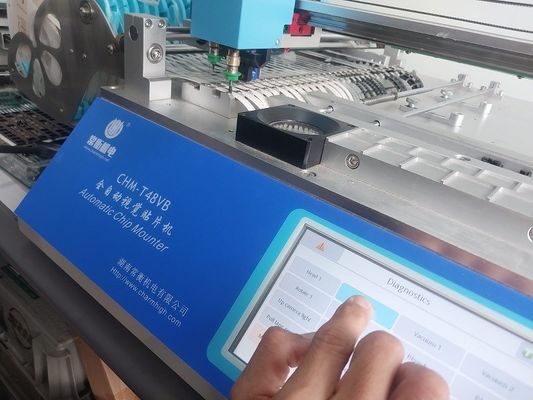

Het touche screen, de industrie bedde Linux-systeemcontrole in:
   De Voeders van CHMT48VB 58pcs allen in Één de Oogst en de Plaatsmachine van Machine Kleine SMT van de Machinedesktop 5


Jukipijpen, zeer gemakkelijke opearation, magneet binnen, geen behoefte om moersleutel te gebruiken neer te trekken:
  De Voeders van CHMT48VB 58pcs allen in Één de Oogst en de Plaatsmachine van Machine Kleine SMT van de Machinedesktop 6



Veilige verpakking:
De Voeders van CHMT48VB 58pcs allen in Één de Oogst en de Plaatsmachine van Machine Kleine SMT van de Machinedesktop 7



STEEKPROEVEN:

De Voeders van CHMT48VB 58pcs allen in Één de Oogst en de Plaatsmachine van Machine Kleine SMT van de Machinedesktop 8

De Voeders van CHMT48VB 58pcs allen in Één de Oogst en de Plaatsmachine van Machine Kleine SMT van de Machinedesktop 9



Kidnlynota:

De oogst en plaatsmachine is volledige reeks met alle toebehoren inbegrepen in het pakket, overgegaan QC.

Het is alle-in-één machine, klaar te gebruiken!

U kunt het gebruiken wanneer u het ontvangt. De goede steun van naverkooptechnologie, te kopen gelieve het met vertrouwen.

Geniet van met uw oogst en plaats machine!



De dienst & Garantie:

De volledige machine heeft een garantieperiode van 1 jaar vanuit de tijd van aankoop en leven de dienst.

Wij verstrekken altijd vervangstukken van machine, fabrieks betrouwbare directe levering.

Wij verlenen de online dienst van Q/A en van het van de het oplossen van problemensteun en technische advies.

Verleen de één tot één naverkoopdienst. Elke die machine 100% goed vóór schip uit wordt getest.
