Productdetails:
|
| Temperatuurstreek: | 8 (op 5 + naar beneden 3) | Grootte van de verwarming: | 1160*400 mm |
|---|---|---|---|
| Het verwarmen type: | warme lucht + IR | Afmeting: | 1600 mmx734 mmx567 mm |
| Temperatuursysteem: | Kamertemperatuur 350°C | Nettogewicht: | 130 kg |
| Stroomvoorziening: | (220/380V) 50/60Hz | Temperatuurregeling: | PID-controle in gesloten kring |
| Markeren: | SMT reflowoven 1160*400 mm,Loodvrije SMT-terugstroomoven,BGA-verwarmingssoldeermachine |
||
Loodvrije 8 Temperatuurzone SMT Reflow Oven 1160*400mm BGA Soldering Oven Puhui T980
Aanraakscherm, 3-fase 5-lijn 220V / 380V, CE-aangifte
Technische parameters:
| Model | T-980 |
| De hoeveelheid verwarmingszone | Hoog5/laag3 |
| De lengte van de verwarmingszone | 1160 mm |
| Het type verwarming | IR- en warmluchtverwarming |
| De hoeveelheid in de koelzone | 1 |
| Maximale breedte van het PCB | 400 mm |
| De werkingsrichting | links→rechts |
| Leveringsopties | Netto-transmissie+ketentransmissie |
| De snelheid van het transportband | 0-600 mm/min |
| De stroomvoorziening | (220/380V) 50/60Hz |
| Piekvermogen | 13.2 kW |
| Gemiddeld vermogen | 7.0 kW |
| Opwarmtijd | Ongeveer 20 minuten. |
| Temperatuursysteem | Kamertemperatuur 350°C |
| Temperatuurregeling | PID-controle in gesloten kring |
| Temperatuurregeling | ± 1°C |
| Afwijking van de PCB-temperatuurverdeling | ± 2°C |
| Algemene afmetingen | 1600 mm × 734 mm × 567 mm |
| Nettogewicht | 130 kg |
Kenmerken:
1. T-980 selecteert de IR- en warmluchtverwarmingstechnologie, uitgerust met een speciaal ontwerp windwiel, snelheidsstabiliteit en uniforme temperatuur,voor het ononderbroken solderen van de LED- en BGA-componenten.
2. uitgerust met de crawler-type en 8 temperatuurzone verwarmingssystemen, elke temperatuurzone maakt gebruik van onafhankelijke PID-besturing en top-down verwarming type,kan de binnentemperatuur nauwkeuriger en evenredig maken, neem gewoon ongeveer 20 minuten kan het laten opwarmen tot de werktemperatuur van de kamertemperatuur.
3. Intelligente temperatuurgolfverwarming, overgrote capaciteit golf selectie, hebben acht temperatuurgolven kan voldoen aan verschillende las technologische vereisten.
4Programmeerbare technologie, vooraf ingestelde temperatuurgolf geheugen opslagfunctie, kan het hele lasproces automatisch voltooien.
5. neemt de thermocouple temperatuurmeting aan, voegt het compensatiecircuit toe, maakt de temperatuurmeting nauwkeuriger, de golf perfecter.
6. Gebruikt PID intelligente temperatuurcontrole technologie; maakt de temperatuurcontrole nauwkeuriger.Adopteert de geïmporteerde grote stroom solid-state relais non-contact output kan effectief voorkomen dat de IC of circuit board schade als gevolg van de snelle of ononderbroken opwarming, maakt het hele lasproces wetenschappelijker veilig.
7Het transmissiesysteem heeft een stappenmotor en een stappenmotordriver, die stabiel draaien met een verstelbare snelheid van 0600 mm/min, 212 mm/s.
8. Adopteert onafhankelijke wielstructuur en speciale roestvrijstalen steun, duurzame slijtvastheid loopt soepel, snelheidsnauwkeurigheid kan ± 10 mm / min bereiken.
9. Onafhankelijke koelzone, om ervoor te zorgen dat het PCB bij lage temperatuur buiten de oven blijft.
10.Adopt een geavanceerde touchscreen-besturingstechnologie, die de machine bedient, functioneel weergeeft en controleert, waardoor de werksituatie intuïtiever wordt weergegeven, het verwarmingsproces duidelijker wordt,en de werking is gemakkelijker- Vergemakkelijken van productverbetering.
11Ergonomisch ontwerp, praktisch en gemakkelijk te bedienen.
12. Voorverwarmingsmodussen:
(1) Achtereenvolgens voorverwarmen: afwisselend verwarmingszones inschakelen.
(2) Synchrone voorverwarming: tegelijkertijd aanzetten van verwarmingszones.

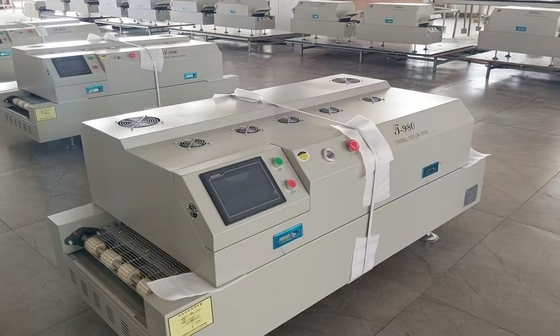

T980 Foto's van de reflowoven:
Garantie:
De volledige machine heeft een garantieperiode van1 jaar na aankoop en levenslang dienstverlening
De Commissie is van mening dat de Commissie in de eerste plaats de mogelijkheid moet bieden om de in het kader van het programma vastgestelde doelstellingen te bereiken.(met uitzondering van kunstmatige schade)
We bieden online Q/A en probleemoplossingsondersteuning en technisch advies.
Als uw machine of machineonderdeel tijdens het transport defect is, neem dan foto's en stuur ze naar onze e-mail, wij zullen spoedig de beschadigde onderdelen aan u plaatsen.
Elke machine is 100% getest voordat ze vertrekt.
