Productdetails:
|
| Dimensie: | L1245mm X B850mm X H1325mm | Maximale soldeeroppervlakte: | L350 x W250 mm |
|---|---|---|---|
| Controlerend: | PC-gestuurd | Nauwkeurigheid van fluxpositionering: | ±0,05 mm |
| Laadplank: | Handmatig | Hoofdhoeveelheid: | Enkele kop |
| Voeding: | 220V, enige fase | Netto gewicht: | 300KG |
| Markeren: | Met een enkel hoofd geselecteerde golfsoldeermachine,Offline golfsoldeermachine,PC-controle golfsoldeermachine |
||

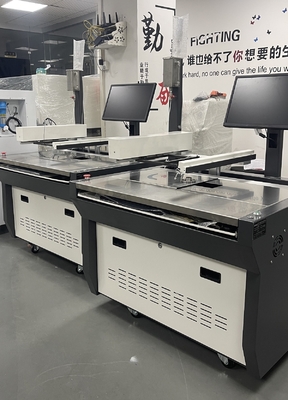

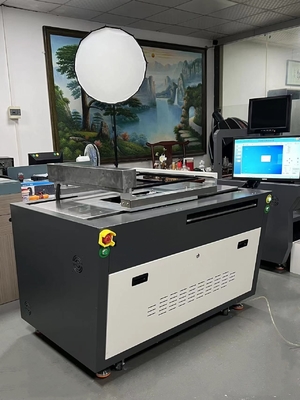

Charmhigh Offline Enkele Kop Selectieve Golf Soldeermachine — CHM-S350 DIP Assemblagelijn
De CHM-S350 Offline Selectieve Soldeermachine is een compact, pc-gestuurd selectief golfsoldeersysteem ontworpen voor precisiesolderen van printplaatassemblages. Het integreert selectieve fluxspuiting en selectief solderen in één machine, wat een flexibele en efficiënte oplossing biedt voor printplaatfabrikanten.
| Item | Specificatie |
|---|---|
| Model | CHM-S350 |
| Machinetype | Offline Selectieve Soldeermachine |
| Besturingssysteem | PC + Motion Control Card |
| Software | Windows 10 |
| Programmeermethoden | PCB-afbeelding, Gerber-bestand, Visueel Leren |
| Totale Afmetingen | 1245 × 850 × 1325 mm |
| Machinegewicht | Ongeveer 300 kg |
| Voeding | 1 Fase, 220V, 50/60Hz |
| Totaal Vermogen | 5 kW |
| PCB Laden | Handmatig Laden en Ontladen |
| PCB-formaat | 30 × 30 mm tot 350 × 250 mm |
| Maximale Component Hoogte Bovenkant | 280 mm |
| Maximale Component Hoogte Onderkant | 30 mm |
| Maximaal PCB Gewicht | 10 kg |
| Flux Tank Capaciteit | 1 L |
| Fluxspuitmond Type | Naald-Type |
| Minimale Flux Spuittijd | 0,1 sec/punt |
| Flux Positioneringsnauwkeurigheid | ±0,05 mm |
| Soldeer Pot Capaciteit | 15 kg |
| Standaard Soldeermondstukken | 5 stuks |
| Soldeermondstuk Maten | 3-6, 4-8, 6-10, 8-12, 10-14 |
| Soldeer Smelttijd | Ongeveer 45 minuten |
| Temperatuurregeling | PID + SSR |
| Maximale Soldeertemperatuur | 350°C |
| Temperatuurnauwkeurigheid | ±2°C |
| Soldeergolf Hoogte | 0-8 mm |
| Soldeer Positioneringsnauwkeurigheid | ±0,05 mm |
| Soldeer Cyclus Tijd | 1-6 sec/punt |

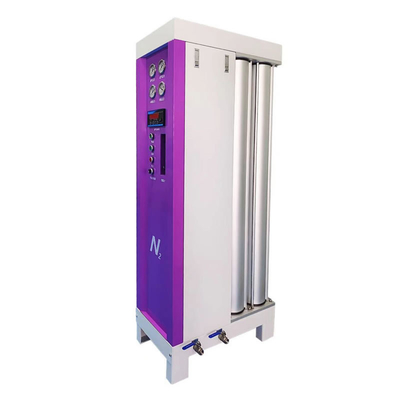

| Stikstof Bescherming | Standaard |
| Stikstof Verbruik | Ongeveer 1,5 m³/u |
| Stikstof Zuiverheid | Groter dan 99,999% |
Een offline selectieve soldeermachine is een onafhankelijk soldeersysteem dat afzonderlijk van een in-line productierail werkt. Operators laden en lossen printplaten handmatig, terwijl de machine geprogrammeerde fluxspuiting en selectief solderen uitvoert.
Ja. De machine ondersteunt programmering via PCB-afbeelding, Gerber-bestands programmering en visuele leerprogrammering. Operators kunnen verschillende soldeerprogramma's maken en opslaan op de industriële computer.
De standaard CHM-S350 is uitgerust met een soldeerpot van 15 kg en vijf standaard soldeermondstukken in verschillende maten.
Zowel het selectieve fluxspuitsysteem als het selectieve soldeersysteem hebben een positioneringsnauwkeurigheid van ±0,05 mm.
