Productdetails:
|
| Herhaal Positienauwkeurigheid: | ± 0.01mm | Druksnelheid/Cyclusduur: | 10 tot 200 mm/s |
|---|---|---|---|
| maximum PCB-grootte: | 600*350 mm | Min PCB-Grootte: | 50*50mm |
| Grootte van het frame: | 470 ((W) x 370 ((D) mm ~ 736 x 736 mm | Rubberschuiverlengte: | 220500mm |
| Nettogewicht: | 950 | Afmeting: | 1482 x 1140 x 1535 mm (W x D x H) |
| Stroomvoorziening: | 220VAC 50-60Hz 1700W | Besturingssysteem: | Windows 7 |

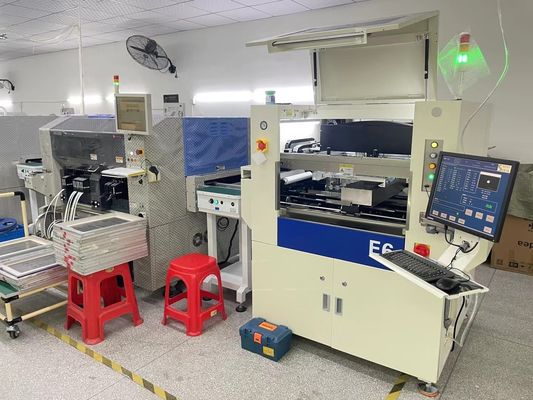

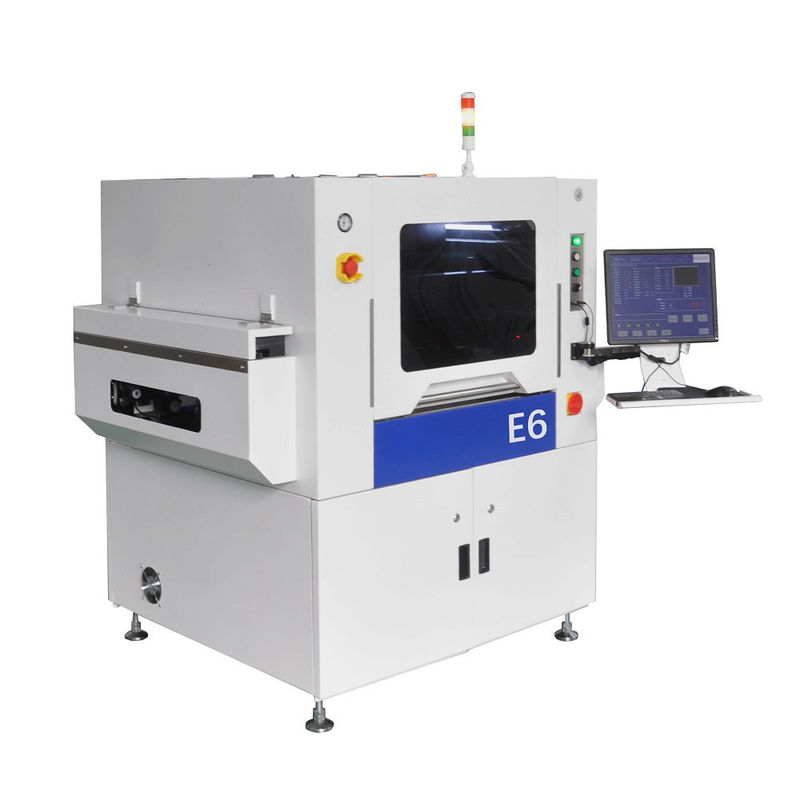

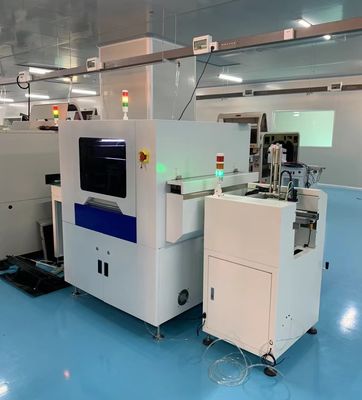

Hoge nauwkeurigheidE6Volledig automatische soldeerpasteprinter SMT-stensilprinter Schermprinter voor SMT-assemblagelijn, SMT-productielijn
KARACTERISTISCHEN VAN HET PRODUCT
1De heftrap wordt aangedreven door hoogprecieze loodschroeven.

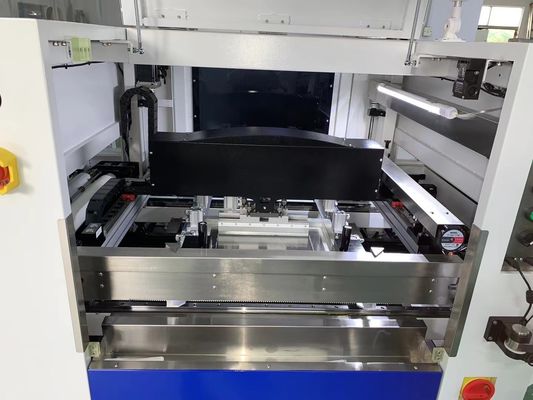

2De bovenste en onderste beweging van de stensil wordt aangedreven door hoogprecieze stille loodschroeven.
3.Uitgerust met een automatisch stensel reinigingsapparaat, waardoor het makkelijker en zorgvrijder te gebruiken is.
4.Uitgerust met een geavanceerd systeem voor het leren van afbeeldingen MARK-punten, is het gemakkelijk om de middenpositie van het PCB en het stensil te corrigeren zonder speciale MARK-punten nodig te hebben,de nauwkeurigheid van het printwerk met soldeerpasta verzekeren.
5.De volledige-assen koppeling reset technologie stelt de machine in staat om snel terug te keren naar de startpositie.
6.snel en eenvoudig instellen van de wisselparameters, waardoor de snelheid van het wisselen van lijnen toeneemt.
7.Meerdere lichtbronopties, waardoor het gemakkelijk is om referentiepuntjes te hanteren voor PCB-platen van verschillende kleuren.
8Gebruikersvergunningen om te voorkomen dat belangrijke apparatuurparameters per ongeluk worden gewijzigd.
| Post E6 | Parameter |
| Nettoframe (buitenframe) | 470 ((W) x 370 ((D) mm?? 736 x 736 mm |
| Grootte van het circuitbord: | 50x50mm~600 ((W) x350 ((D) mm |
| Besturingssysteem: | Windows 7 |
| Dikte van de printplaat: | 0.4~6 mm |
| Druksnelheid: | 10 tot 200 mm/s |
| Visueel aanpassingssysteem: | automatisch (elke vorm) |
| met een vermogen van niet meer dan 50 W | Maximaal PCB-diagonaal1% |
| Type schraper: | staal/rubber schraper Hoek optioneel ((45°/60) |
| XY-as verstelbare grootte: | ± 10 mm |
| Verstelbare drukhoek: | ±2° |
| Positioneringsherhaling: | ±0,01 mm |
| Transmissiecyclustijd: | 15s ((niet met inbegrip van druk- en reinigingstijd) |
| Transmissiehoogte: | 900 ± 20 mm |
| PCB-positionering -Support-modus: | magnetische buis naald en vacuüm adsorptie |
| Afdrukmodus: | enkel/dubbel drukken |
| Kamer gezichtsveld: | 8x6 mm |
| Visueel referentiepunt: | een referentiepunt, een lasplaat,0.5·3 mm |
| Stroomvoorziening: | 220VAC 50-60Hz 1700W |
| Luchtdrukvoorziening: | 4.5 tot en met 6 kg/m2 |
| Gewicht: | 950 kg |
| Transmissierichting: | Links in rechts uit/rechts in links uit/links in links uit/rechts in Links naar buiten/rechts naar binnen naar buiten |
| Volume | 1482x1140x1535mm ((WxDxH)) |
Service en garantie:
De volledige machine heeft een garantieperiode van 1 jaar vanaf het moment van aankoop en levenslange service.
We leveren altijd reserveonderdelen van machines, fabriek rechtstreeks leveren met garantie.
Wij bieden online Q/A en probleemoplossingsondersteuning en technische adviesdiensten.
We bieden een naverkoopservice.Elke machine is 100% getest voordat ze vertrekt.
