Hoogste Mini Desktop SMT reflowovenT961 220v
230*730 mm6 Zones3.5 kW soldeermachine,Speciaal ontwerp voor LED / SMD
Koop het bij onzeonline winkelmet de laagste prijs direct:
T961: Het is niet mogelijk dat de in de bijlage vermelde gegevens worden gebruikt voor de berekening van de waarde van de verwerking van de geproduceerde producten.
Technische parameter voor T961:
|
Model
|
T-961
|
|
De hoeveelheid verwarmingszone
|
boven3/onder3
|
|
De lengte van de verwarmingszone
|
730 mm
|
|
Het type verwarming
|
Intelligent niveau sirocco en snelle infraroodverwarming
|
|
De hoeveelheid in de koelzone
|
1
|
|
Maximale breedte van het PCB-bord
|
230 mm
|
|
De werkingsrichting
|
links→rechts
|
|
Leveringsopties
|
Netto-transmissie en ketentransmissie
|
|
De snelheid van de transportband
|
0-290 mm/min
|
|
De stroomvoorziening
|
220V 50/60Hz
|
|
Piekvermogen
|
3.5 kW
|
|
Opwarmtijd
|
Ongeveer 7 minuten.
|
|
Temperatuursysteem
|
Kamertemperatuur 300 °C
|
|
Temperatuurregeling
|
PID-controle in gesloten kring
|
|
Temperatuurregeling
|
± 1
|
|
Afwijking van de PCB-temperatuurverdeling
|
±2
|
|
Algemene afmetingen
|
1000 × 466 × 445 mm
|
|
Gewicht van de machine
|
70 kg
|

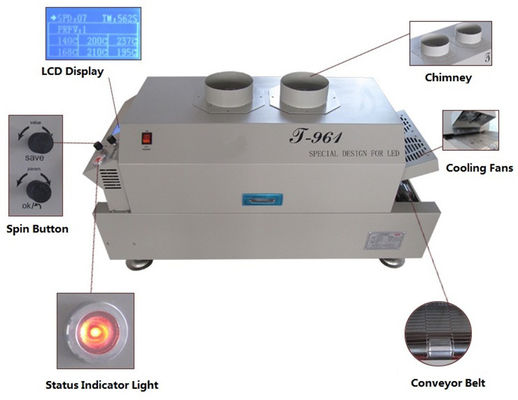

Beschrijving:
1Deze machine selecteert de intelligente niveau sirocco en snelle infrarood verwarming technologie controleren, uitgerust met speciale ontwerp windwiel, snelheid stabiliteit en uniforme temperatuur,voor het ononderbroken solderen van de LED- en BGA-componenten.
2Deze machine is uitgerust met de crawler-type en zes temperatuur gebied verwarming systemen en elk temperatuur gebied maakt gebruik van onafhankelijke PID besturing en up-down verwarming type,kan de binnentemperatuur nauwkeuriger en evenredig maken, neem gewoon ongeveer 7 minuten kan laten opwarmen tot de werktemperatuur van de kamertemperatuur.
3. Intelligente temperatuurgolfverwarming, overgrote capaciteit golf selectie, hebben acht temperatuurgolven kan voldoen aan verschillende las technologische vereisten.
4. Gebruik programmeerbare technologie, preset de temperatuur golf geheugen opslagfunctie, kan het hele lassen proces automatisch te voltooien volgens uw presetting golf.
5. Neem de temperatuurmeting van de thermocouple aan en voeg het compensatiecircuit toe, maak de temperatuurmeting nauwkeuriger, de golf vollediger.6. Gebruik PID intelligente temperatuurcontrole technologie; maak de temperatuurcontrole nauwkeuriger.Adopteren van de geïmporteerde grote stroom solidstate relais noncontact output kan effectief voorkomen dat de IC of circuit board schade als gevolg van de snelle of ononderbroken opwarming, maakt het hele lasproces wetenschappelijker veilig.
7Het transmissiesysteem heeft een geïmporteerde frequentiekonversiemotor, PID-sluitloopsnelheid, soepele werking, snelheidsverstelbaarheid van 0290 mm/min.8. Adopteer onafhankelijke wielstructuur en speciale roestvrijstalen steun, duurzame slijtvastheid loopt soepel, snelheidsnauwkeurigheid kan ± 10 mm / min bereiken.9. Onafhankelijke koelzone, om ervoor te zorgen dat het PCB-bord van lage temperatuur wanneer de vereiste.10Vriendelijke mens-machine-interface, perfect LCD-scherm, geen behoefte aan verbinding met de pc, kan het hele reparatieproces heel duidelijk bekijken.
11. Ergonomisch ontwerp, praktisch en gemakkelijk te bedienen. Goede bouwkwaliteit maar tegelijkertijd licht gewicht en een kleine voetafdruk maakt het mogelijk om de T-960 gemakkelijk op de bank te plaatsen, te vervoeren of op te slaan.
Grondslag voor de golfset:
1. De reflow soldering theorie en de temperatuurgolf
Wanneer het PCB-bord in het warmtegebied (droog gebied) komt, verdampen het oplosmiddel en het gas in de soldeerpasta.De soldeerpasta smeltHet PCB-bord gaat in het warmtebehoudgebied. PCB-bord en componenten krijgen volledige voorverhitting.Bij beschadiging van het PCB en de onderdelen wanneer het in het lasgebied komt en de temperatuur snel opwarmtWanneer het PCB-bord in het lasgebied komt, wordt de temperatuur verhoogd en smelt de soldeerpasta.Het terugstroomproces is voltooid..
De temperatuur is van cruciaal belang voor de kwaliteit van het laswerk. De verwarmingshelling en de piektemperatuur moeten overeenkomen met de werkelijke en de instellingstemperatuur.controleer de opwarmingssnelheid in ongeveer 1°/SAls het te snel opwarmt, zal het PCB-bord en de componenten beschadigd raken en kan het PCB-bord niet in vorm zijn.En het is makkelijk om te solderen tin ballen. Stel de piektemperatuur 20°-40° hoger dan het smeltpunt van de soldeerpasta. Stel de terugstroomtijd 10S~60S.Het zal de laskwaliteit beïnvloeden.Als de piektemperatuur hoog is of de terugstroomtijd lang is, wordt de soldeerpasta niet gesmolten.De metaalkracht zal geoxideerd en beïnvloeden de laskwaliteit en ernstig veroorzaakt het onderdeel en PCB bord beschadigd.
2De set van de temperatuurgolf
Stel de golf in overeenstemming met de soldeerpasta en de bovenstaande fundering.de dichtheid en grootte van de onderdelenIn het algemeen moet de loodvrije lastemperatuur 40° hoger zijn dan het smeltpunt.

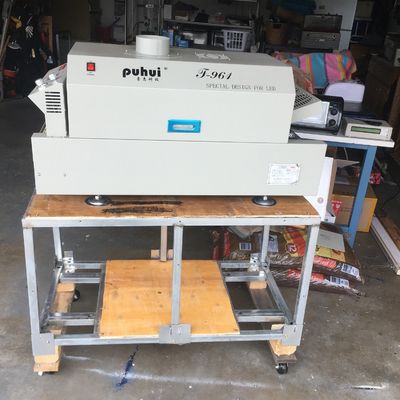

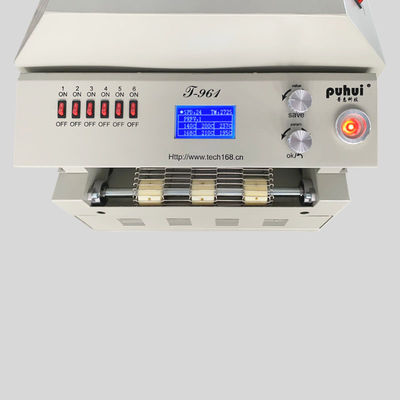

100% echte foto's als volgt:
Aanbeveling voor kleine SMT-productielijnen:
Garantie:
De volledige machine heeft een garantieperiode van 1 jaar vanaf het moment van aankoop en levenslange service.
We leveren altijd reserveonderdelen van machines, fabriek betrouwbare directe levering.
Wij bieden online Q/A en probleemoplossingsondersteuning en technische adviesdiensten.
Een naverkoopservice aanbieden.Elke machine is 100% getest voordat ze vertrekt.
