Productdetails:
|
| Herhaal Positienauwkeurigheid: | ± 20,0 micron @ 6 σ, Cpk ≥ 2,0 | Druksnelheid/Cyclusduur: | 0-200mm/s |
|---|---|---|---|
| maximum PCB-grootte: | 450 x 350 mm | Min PCB-Grootte: | 50*50mm |
| PCB-dikte: | 0.4~6mm | Rubberschuiverlengte: | 220500mm |
| Nettogewicht: | 1000 kg | Afmeting: | 1140*1400*1480mm |
| Hoog licht: | Volledig automatische SMT-stenselprinter,Silk Screen Printing Solder Paste Printer |
||

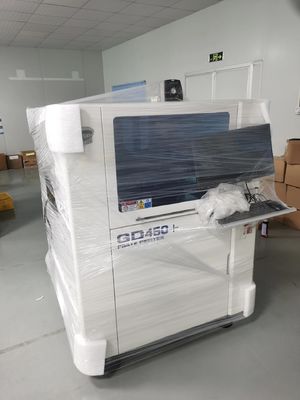

Hoge nauwkeurigheidGD450+Volledig automatische soldeerpastaprinter SMT-stensilprinter Schermprinter voor SMT-assemblagelijn
Beschrijving
GD450+ vol-automatische soldeerpastaprinter is een klassiek model met een hoge nauwkeurigheid, met een eenvoudige en betrouwbare, nauwkeurige positionering en een makkelijk aanpasbare structuur.de stabiliteit te waarborgen.
1Precies optisch positioneringssysteem.
Vierrichtingslichtbron is verstelbaar, lichtintensiteit is verstelbaar, licht is gelijkmatig en beeldverwerving is perfecter; goede identificatie (inclusief ongelijke markeringspunten), geschikt voor tineren,koperen bekledingGoudplatering, tin spraying, FPC en andere soorten PCB met verschillende kleuren.
2- Hoog efficiënt en aanpasbaar stensil reinigingssysteem
Het nieuwe veegsysteem zorgt voor een volledig contact met de stensil; er zijn drie reinigingsmethoden te kiezen: droog, nat en vacuüm en een vrije combinatie; zachte slijtvast rubberen veegplaat,grondig schoonmaken, gemakkelijke demontage, en universele lengte van het veegpapier.
3. Intelligent squeegee systeem
Intelligente programmeerbare instelling, twee onafhankelijke directe motoren aangedreven squeegee, ingebouwde precieze drukregeling.
4Eenvoudig en betrouwbaar PCB-positiesysteem
Adaptieve PCB-plaatdikte, softwaretuneerbare flexibele zijdruk en magnetisch ondersteunend apparaat.
| GD450+ Specifiek | |
| PCB'sParameter | |
| Maximale PCB-grootte (X x Y) | 450 mm x 350 mm |
| Min PCB-grootte (Y x X) | 50 mm x 50 mm |
| PCB-dikte | 0.4mm~14mm |
| Warpage | Max. PCB diagonaal 1% |
| Maximaal PCB-gewicht | 10 kg |
| PCB-marge-gap | 3 mm ((conveyor belt PCB/frame touch width) |
| Maximaal bodemgat | 15 mm |
| Versnellingssnelheid | 1500 mm/s (max.) |
| Convertorhoogte | 900 ± 40 mm |
| Conveyorrichting | L R, R L, L L, R R |
| Vervoermethode | Eén spoor |
|
Bevestigingsmethode voor PCB's |
Softwareverstelbare druk elastische zijdelingse druk (opties: 1, holistisch zuigvacuüm onderaan;2, onderafstandsvacuüm met meerdere punten; 3, randvergrendeling van het substraat) |
| PCB-ondersteuningsmethode | Magnetische vinger, gelijk hoog blok, vacuümzuigholte (optie: Grid-Lok) |
| Printparameter | |
| Printkoppen | Lijnmotortype sluitsluitprinterkop |
| Grootte van het stenselframe | 370 mm x 470 mm~737 mm x 737 mm |
| Maximale afdrukoppervlakte (X x Y) | 450 mm x 350 mm |
| type schraper | schraper voor staal/schraper voor rubber ((45°/55°/60) |
| lengte van de schraper | 220 mm tot 500 mm |
| schraperhoogte | met een breedte van niet meer dan 50 mm |
| dikte van de schraper | 0.25mm diamant-achtige koolstofcoating |
| Afdrukmethode | met een vermogen van niet meer dan 50 W |
| De lengte van de afgifte van de mal | 0.02 mm 至 12 mm |
| Drukwerk | 0 ~ 200 mm/s |
| Drukdruk | 0.5 kg -10 kg |
| Afdruklengte | ± 250 mm ((van het midden) |
| Reinigingssysteem | |
| Reinigingsmethode Vacuüm-droogreiniging-vacuüm-natte reiniging-droogreiniging (programmabeheersing) | |
| Reinigingsrichting heen en weer,Reiniging heen en weer (geprogrammeerde besturing) | |
| Kamerparameter | |
| Afbeeldingsgebied (FOV) | 6.4 mm x 4.8 mm |
| Bereik van het platform | X, Y: ± 7,0 mm, θ: ± 2,0°. |
| Datumpunttype | Referentiepunt voor de standaardvorm (zie SMEMA-norm), pad/gat |
| Camera systeem | Eén camera, één beeldscherm-visie systeem, geometrische afstemming van de positie |
| Functieparameter | |
| Herhalende nauwkeurigheid van beeldkalibratie | ± 10,0 μm @6 σ,Cp meer dan 2.0 |
| Herhalingsnauwkeurigheid van het drukwerk | ± 20,0 μm @6 σ,Cp meer dan 2.0 |
| Cyclustijd | minder dan 7s |
| Tijd voor productwisseling | Minder dan 5 minuten. |
| Vervaardiging | |
| Stroomvoorziening | AC220V±10%,50/60HZ,15A |
| Luchtvoorziening | 4~6 kg/cm2, 10,0 mm buis |
| Operatiesysteem | Windows XP |
| Afmeting | L ((1140mm) x W ((1400mm) x H ((1480mm) |
| Gewicht | 1000 kg |
| Temperatuurvochtigheidsregelsysteem(Optie) | |
| Temperatuurregeling | 23±3°C |
| Vochtigheidscontrolebereik | 45-70%RH4 |
1. Automatische soldeerpasta vulfunctie
Regelmatige en vaste automatische toevoeging van soldeerpasta om de kwaliteit van de soldeerpasta en de hoeveelheid soldeerpasta in de stencil te waarborgen.Om ervoor te zorgen dat de afnemer lange tijd de kwaliteit van een stabiel en continu drukwerk kan uitvoeren, de productiviteit te verbeteren.
Kan real-time monitoring van de rol diameter van de soldeerpasta op het scherm trigger automatisch functionaliteit toe te voegen
2. detectiefunctie van soldeerpasta marge van stencil
Real-time detectie van soldeerpasta marge (dikte) op stencil,intelligente prompt voor tin vullen
3. detectiefunctie van Stencil plugging
Door de lichtbron boven het stensil te compenseren, wordt CCD gebruikt om het gaas in realtime te controleren, zodat snel kan worden gedetecteerd en beoordeeld of het stensil na het reinigen geblokkeerd is.en automatische reiniging uitvoeren, dat een aanvulling is op de 2D-detectie van PCB.
4. Automatische afgiftefunctie
Volgens de verschillende vereisten van het drukproces kunnen PCB's na het drukken precies tin, lijntekening, filing en andere functionele bewerkingen uitdelen.
5. Squeegee druk close-loop feedback controle
Gebouwd in een nauwkeurig digitaal druk sensor besturingssysteem, door de squeegee druk feedback systeem, kan het nauwkeurig weergeven van de oorspronkelijke druk waarde van de squeegee,de diepte van de druk van de spuitmachine intelligent aanpassenHet is de bedoeling om de druk in het drukproces constant te houden en de maximale procescontrole te verkrijgen, en om de perfecte druk van hoogdichte en fijne afstanden te realiseren.
6Temperatuur- en luchtvochtigheidscontrolefunctie
Automatische regulering en controle van temperatuur en vochtigheid in de drukpers om de stabiele fysische eigenschappen van de drukmaterialen te waarborgen.
7Magnetische spuitmachine
Magnetische adsorptie squeegee blad, in plaats van schroef gat positionering modus, handig en snel vervangen.
8Vacuümzuigplaat en bovendrukfunctie
Het kan automatisch PCB's van verschillende grootte en dikte vastklemmen om de vervorming van het bord effectief te overwinnen. Zorg ervoor dat het tin gelijkmatig wordt afgedrukt.
9Ondersteun naadloos MES-docking
Het kan de 1D-code scannen, de 2D-code op de pcb van de klant en de relevante informatie opnemen.mobiele IoT en andere technologieën voor wetenschappelijk beheer van de voorbereiding en preventie van magazijnmateriaal, beheer van het oppakken van inkomend materiaal, het laden van materiaal en het voorkomen van fouten, productieplanning, kwaliteitstraceerbaarheid, Kanbancontrole, enz. in het SMT-productieproces.Door middel van het optimalisatieproces om de productie-efficiëntie te verbeteren,de kwaliteit van de producten te verbeteren,de productiecyclus te verkorten,de productiekosten te verlagen,om een uitgebreid en wetenschappelijk traceerbaarheidsbeheer te bereiken,om ondernemingen te helpen snel te reageren op marktveranderingen, het verbeteren van de kerncompetitiviteit.
10.SPI-interface voor onlinefuncties
Een gesloten systeem wordt gevormd door verbinding met SPI. Na ontvangst van feedback informatie van defecte SPI-printen, zal de machine automatisch de offset aanpassen volgens SPI-feedback.De XY-verschuiving kan automatisch worden aangepast binnen 3 pc.en het stensil reinigen, de drukkwaliteit en de productie-efficiëntie verbeteren, een compleet feedback-systeem voor het drukken vormen.
