Productdetails:
|
| Stencil printer: | 3250 semi-automatische soldeerpasteprinter | Chm-551: | 4 koppen 50 voedingsstukken (automatische wisselnoot, automatische pcb-transportband) |
|---|---|---|---|
| T961: | Conveyor reflowoven, 6 temperatuurzones | smt lijn: | Hoogprecisie SMT lijn, steun 0201 |
| Component: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA, enz. | Opzettende precisie: | (XY) ± 0,06 mm; CPK≥1.0 |
| PCB-grootte: | 350 mm ((L) x 270 mm ((W) | Montage snelheid: | 11500 CPH (optimaal) IPC9850:8850 cph |
| Hoog licht: | Productielijn voor SMD met hoge precisie,SMD-productielijn PCB-machine robot,SMT-assemblagelijn pcb-robot |
||
Hoge nauwkeurigheidEconomische SMT-productielijn:

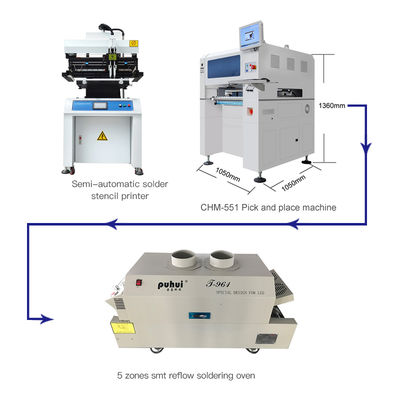

3250 semi-automatische stensilprinter, CHM-551 SMT chipmount, reflowoven T961
Kleine SMT-productielijn, hoge configuratie, CPK-test geslaagd, min component 0201

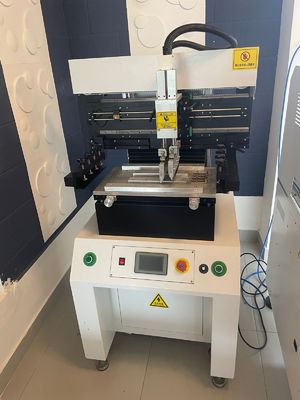

1. Stencil printer 3250 Technische parameters
| Model | 3250 |
| Afmeting | 850 x 670 x 1550 mm |
| Tafelgrootte | 320x500 mm |
| PCB-grootte | 250 x 400 mm |
| Stenselgrootte | 550 x 680 mm |
| Druksnelheid | 0~8000 ((mm) /min |
| PCB-dikte | 0~100 mm |
| PCB licht aanpassen bereik | Voorkant/zijde +10 mm |
| Spanning | 1PAC220V 50/60HZ |
| Hoogte van de druktafel | 850 ± 20 mm |
| Herhalingsnauwkeurigheid | ±0,01 mm |
| Plaatsingswijze voor PCB's | Buiten/referentiegat |
| Gewicht | Ongeveer 250 kilo. |

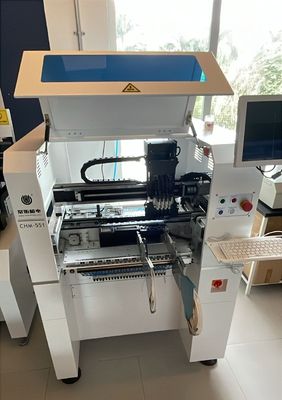

2. CHM-551SMT pick-and-place-machine
| CHM-551 Specificaties | |
| Afmetingen | 980 mm ((L) X 1050 mm ((W) X 880 mm ((H) |
| Gewicht | 190 kg |
| Stroomvoorziening | AC220V (50Hz,enkelfase) 1,5kw |
| Air Supply | 0.5MPa ~ 0.7MPa |
| Vacuümgeneratie | vacuümpomp |

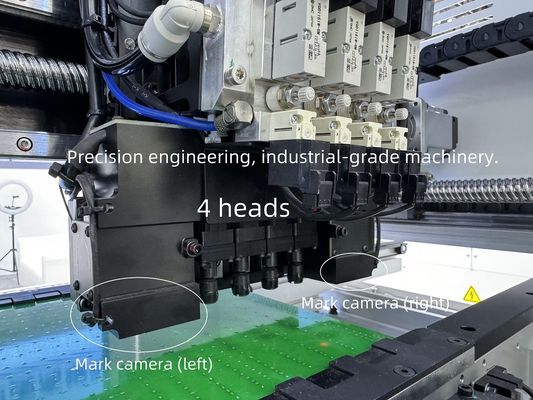

| Montagehoofd | 4 |
| Verhoogde snelheid | 11500CPH (optimaal) IPC9850: 8850cph |
| Toenemende nauwkeurigheid | (XY) ± 0,06 mm; CPK≥1.0 |
| Hoogte van het onderdeel | 12 mm |
| Type onderdeel | 0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, enz. (resistor/capacitor/diode/triode/LED/IC, enz.) |
| PCB-dikte | 0.6 mm~3.5 mm |
| PCB-grootte | 350 mm ((L) x 270 mm ((W) (standaard); 600 mm ((L) x 350 mm ((W) (facultatief) |
| Verandering van het spuitstuk | Automatische vervanging van het sproeiersysteem (sproeierbibliotheek met 13 gaten) |
| Controlesysteem | Ingebouwde industriële computer (Windows 7) met monitor, toetsenbord en muis |
| Aandrijfsysteem |
X&Y-as aangedreven door servomotoren; het toepassen van flexibele S-curve versnelling en vertraging |
| Vervoerstelsel | Bolschroef + lineaire gids |
| Voedingssysteem | 50 Yamaha 8 mm standaard pneumatische/elektrische voedingsstaven (ook geschikt voor IC-bak en stokvoeder) |
| Visie-systeem | een momentopnamekamera × 4 (toepasselijke grootte van het onderdeel: 14 mm × 14 mm); IC-camera × 1 (toepasselijke grootte van het onderdeel: 25 mm × 25 mm); Markeringscamera × 2 |

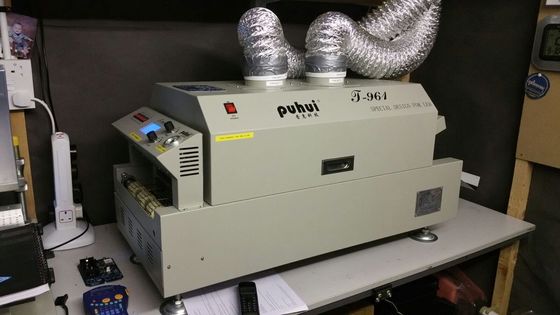

3. T961 Parameters:
| Model | T-961 |
| De hoeveelheid verwarmingszone | boven3/onder3 |
| De lengte van de verwarmingszone | 730 mm |
| Het type verwarming | Intelligent niveau sirocco en snelle infraroodverwarming |
| De hoeveelheid in de koelzone | 1 |
| Maximale breedte van het PCB-bord | 230 mm |
| De werkingsrichting | links→rechts |
| Leveringsopties | Netto-transmissie en ketentransmissie |
| De snelheid van de transportband | 0-290 mm/min |
| De stroomvoorziening | 220V 50/60Hz |
| Piekvermogen | 3.5 kW |
| Opwarmtijd | Ongeveer 7 minuten. |
| Temperatuursysteem | Kamertemperatuur 300 °C |
| Temperatuurregeling | PID-controle in gesloten kring |
| Temperatuurregeling | ± 1 |
| Afwijking van de PCB-temperatuurverdeling | ±2 |
| Algemene afmetingen | 1000 × 466 × 445 mm |
| Gewicht van de machine | 70 kg |
1. semi-automatische soldeerpastaprinter 3250
2. CHM-551 vier koppen volledig automatische SMT pick and place machine,Hoogtepunten:
1. Ondersteuning van de CPK-test,CPK≥1.0
2. Automatische mondstuk wisseling (13 sets mondstuk bibliotheek)
3. Termische compensatie
4. Automatische PCB-conveyor
5Optimale snelheid:11500CPH, IPC9850:8850CPH
6. Min 0201 ondersteund
7.Bolschroef + lineaire gids
8. Servomotoren
Zeer nauwkeurig voor fijn pitch IC:
3. T961 loodvrije reflowoven, grotere verwarmingsgrootte 730x230 mm, voor dubbellagig PCB:
De beste combinatie SMT lijn, we raden het aan.
Charmhoge fabrieksvoorraad, met kwaliteitsborging.
Stuur ons een e-mail of bel ons als je nog meer vragen hebt.
Let op:
De CHM-551 smt pick and place machine hoeft alleen een externe luchtbron aan te sluiten die door jezelf is voorbereid, geen andere dingen nodig.
De machine is door QC gegaan voor het schip vertrokken.
We bieden tijdige after-sales service, elke machine is 100% getest voordat ze worden verzonden.
Geniet van je pick-and-place machine!
Service en garantie:
De volledige machine heeft een garantieperiode van 1 jaar vanaf het moment van aankoop en levenslange service.
We leveren altijd reserveonderdelen van machines, fabriek betrouwbare directe levering.
Wij bieden online Q/A en probleemoplossingsondersteuning en technische adviesdiensten.
Elke machine is 100% getest voor verzending.
