Productdetails:
|
| Voeder: | letf: 29pcs; recht: 29pcs (totale 58pcs) | Plaatsingshoofd: | 2pcs |
|---|---|---|---|
| Pijpen: | pijp 4 (Juki) | snelheid: | 3000cph met visie; zonder visie 5000cph |
| Nauwkeurigheid: | 0.025mm | Systeem: | ingebed Linux-systeem |
| Type: | Alle-in-één machine, geen behoefte externe PC | Suppport: | besnoeiingsband, partijraad, het dienblad van douaneic |
| Markeren: | Allen in Één SMT-Machine,58pcs Machine van voeders de Kleine SMT,AIO-Desktopoogst en Plaatsmachine |
||
De Voeders van CHMT48VB 58pcs allen in Één van de de Desktopoogst en Plaats van Machinecharmhigh Machine van Machine Kleine SMT
Van de Voeders (Dubbele stapel) Charmhigh van CHMT48VB de Desktopoogst 58pcs en Plaatsmachine
Geavanceerd Oogst en Plaats Overgegaan Ce van de Machine110v 220V Engels Versie
Zeer geschikt voor kleine gegroepeerde productie & prototyping!
Beschrijving:
Dit CHMT48VB is een updateversie van CHMT48VA, die dubbele zijvoeders met totale 58pcs omvatte (linker29pcs + juiste 29pcs). Het is alle-in-één machine, geen behoefteaankoop een andere delen, machine klaar voor het werk nadat u ontving.
Geschikt voor voor prototypebouwers, knutselaars, ontwikkelaars, en ontwikkelingsgroepen en kleine fabriekengegroepeerde productie.
HS code voor oogst en plaatsmachine: 8479896200
CHMT48VB het werk video van klant:
www.youtube.com/watch?v=qu-O6umaNHE
www.youtube.com/watch?v=xF7N4crTOtQ (Zweden)
www.youtube.com/watch?v=wYl5Az9xgec (China)
CHMT48VB het plaatsen van IC:
www.youtube.com/watch?v=I-g8x98jmz0
Specificaties van Charmhigh CHMT48VB:
| Model | Chm-T48VB |
| PCB-gebied | 10mm*10mm - 355mm*355mm |
| X-Y asreis | 420*460mm |
| Z as bewegende waaier | 15mm |
| Plaatsingshoofden | 2pcs |
| Voeders |
Linker 29pcs + juiste 29pcs |
| Visiesysteem | Dubbele camera's (omhoog & benedencamera's) |
| Aandrijving | Closed-loop controlestepper zorgt ervoor het servoaandrijvingssysteem, nooit stap verlies |
| Z de opsporing van de as zelf-terugkeer | Ja, verhinder pijpen het breken |
| De zelf-terugkeer van de trekkrachtspeld | Ja |
| Lekkage van materiële opsporingsmethode | Vacuümopsporing, visieopsporing |
| Touch screen | 7“ de industrietouch screen (USB-de muis supprted) |
| Hoofdraad | De onafhankelijke hoofdraad van de onderzoekindustrie |
| Systeem | Ingebed Linux-systeem |
| Opzettende snelheid | 4000cph (visie weg); 3000cph (visie) |
| Opzettende precisie | ±0.025mm |
| Componenten | 0402-5050, SOP, QFN (bandbreedte: 8MM, 12MM, 16MM, 24MM) |
| Machineafmeting | L 960mm* W 705mm* H 335mm |
| Vacuümpomp | -92KPA (2pcs, bouwstijl-binnen, dempen type) |
| Externe luchtbron | Geen behoefte (machine bouwstijl-in stodde vacuümpomp 2pcs) |
| Externe PC | Geen behoefte externe PC |
| Voltage | 220V (110V), 50Hz/60hz |
| Netto gewicht | 68kg |
| Brutogewicht | 82kg/118*80*52cm/0.49m ³ |
Concurrentievoordeel:
1. De geschikte software, Ingebed Linux-Systeem van de machine, stabiele de industrie hoofdraad, onafhankelijke verrichting, geen behoefte externe computer, gemakkelijker en geschiktere verrichting, leert snel.
2. In-bouwstijltouch screen, geen behoefte externe monitor, bewaarde ruimte, geschiktere verrichting, USB-ook gesteunde muis.
3. Bovenkant en bodem twee visiecamera's, verbeteren de positie van elke componenten, kunt u het visiebeeld van het scherm voor elke componenten bekijken. (maximum componentengrootte 22*22mm)

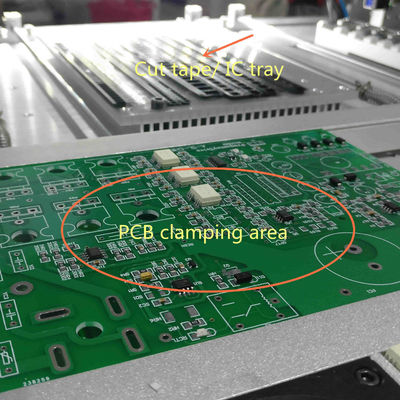

4. Het heeft flexibele PCB-het vastklemmen inrichting, geschikt voor verschillende grootte van PCB.
5. Het steunde het dienblad van douaneic, IC-kan het dienblad op machinelijst worden bevestigd.
6. Twee het opzetten hoofden met de Pijpen van 2pcs Juki, Juki-pijp binnen magneet, zodat het kunnen door vinger, geen behoefte worden verwijderd om met moersleutel, hoek -180 graad van de pijpenomwenteling aan +180 graad te demonteren.
7. Alle-in-één machine, 29pcs-voeders inbegrepen in machine, geen behoefte om andere delen, machine te kopen is klaar te werken.
8. Z de asopsporing, de trekkrachtnaald van de machine keert automatisch naar oorsprong terug om gebroken pijpen te vermijden.
9. Maximum steun 5mm van de hoogtecomponent.
10. Closed-loop controle, X, y-As met codeur, uit geen stap.
11. PCB door twee componentenpositie wordt gekalibreerd, dan rust componenten die zal automatisch worden gekalibreerd.
12. Met vacuümopsporing, met het automatische voeden, als één component bochtig zuigt, zal het het automatisch aan stortingsgebied werpen, dan oogst nieuwe opnieuw op te zetten.
13. Met visieopsporing, zal de camera de autohoek van de correctiecomponent en op PCB-raad juiste plaats plaatsen. Als hoofden die geen componenten, camera de opnemen het zullen ontdekken en zullen terugkeren opnieuw te plukken, 3 keer niet plukkend, machine zullen alarmeren en zullen ophouden, na leveringsmateriaal, dan blijf werkend, geen behoefte om opnieuw te beginnen over.
14. Komt met bekeerlingshulpmiddel (PC-versie), geven het werkdossier in computer uit en laden het werkdossier in machine door USB-poort, snel en geschikt.
15. De steun panelized raad.
16. Als u PCB-geen dossier hebt, kunt u een nieuw het werkdossier aan programma in machine direct creëren.
17. Steun enige stap.
18. De steun sneed materiaal van de banden het bulk materiële buis.
Waarom kies Charmhigh?
1. Professionele bewaarde desgin en ruimte.
2. Gebruikersvriendelijke verrichting, geen ingenieur van behoefte professionele SMT, entry-level apparaat
3. Één machine - Geïntegreerde verrichting, geen behoefte extra pomp of PC of om het even welke ondersteunende faciliteit
4. De hoge nauwkeurigheid en de betrouwbaarheid, maken omhoog de afvalligheid van het handwerk
5. Efficiënte de kosten, verminderen uitgave om een professionele automatische SMT-productielijn te bezitten
6. Internationale uitdrukkelijk met de huis-aan-huisdienst, 3-5 werkdagenlevering
7. Speciaal voor laboratoriumonderzoek en ontwikkeling, steekproeven, om eender welke octrooien en ontwerpenrevealment te vermijden.
8. Één machine gelijk aan 5 solderende gemakkelijke personeelsleden, leidt en kosten-bewaard. Goed voor kleine gegroepeerde productie.
9. Charmhigh is fabriekslevering, worden elk van onze machinesdelen onderzocht en vervaardigend door ons. De de na-dienstvervangstukken houden nooit op.
10. Charmhigh is een professionele fabrikant van SMT-Oogst en Plaatsmachine sinds 2009. Al software wordt onderzocht door ons.
Standaardtoebehoren voor CHMT48VB:
1) Oogst en Plaatsmachine CHMT48VB 1
2) Jukipijp totale 4pcs (503, 504, 505, grootte 506)
3) 8G USB-bestuurder 1
4) Machtskoord 1
5) Trekkrachtnaald 2
6) Rol voor trekkracht pin1
7) Camera het plaatsen past zwarte raad 1 aan
8) Hexuitdraaimoersleutel 6
9) Pincet 1
10) Borstel 1
11) Pen voor touch screen 1
12) Inrichting voor IC-dienblad 4
13) Vet 1
14) Engelse gebruikershandleiding 1
100% echte foto's:
100% echt koppel van klanten terug, verkoop het best modelchmt48vb:
PCB-Steekproeven:
Kinlynota:
De oogst en plaatsmachine is volledige reeks met alle toebehoren inbegrepen in het pakket, overgegaan QC.
Het is alle-in-één machine, klaar te gebruiken!
U kunt het gebruiken wanneer u het ontvangt. De goede steun van naverkooptechnologie, te kopen gelieve het met vertrouwen.
Geniet van met uw oogst en plaats machine!
De dienst & Garantie:
De volledige machine heeft een garantieperiode van 1 jaar vanuit de tijd van aankoop en leven de dienst.
Wij verstrekken altijd vervangstukken van machine, fabrieks betrouwbare directe levering.
Wij verlenen de online dienst van Q/A en van het van de het oplossen van problemensteun en technische advies.
Verleen de één tot één naverkoopdienst. Elke die machine 100% goed vóór schip uit wordt getest.
