Productdetails:
|
| Afmeting: | 2600*1200*1600 mm | Beheerswijze: | aanraakscherm |
|---|---|---|---|
| PCB-afleveringssnelheid: | 0-1,8 m/min | Het verwarmen manier: | Hete lucht |
| Kracht: | 3 5-fasenlijnen, 380v 50hz | Luchtbron: | 4-7 kg/cm2 12,5 l/min |
| Nettogewicht: | 800 kg | Nummer van de golfsoldering: | 2 |
| PCB-breedte: | Maximaal 250 mm |

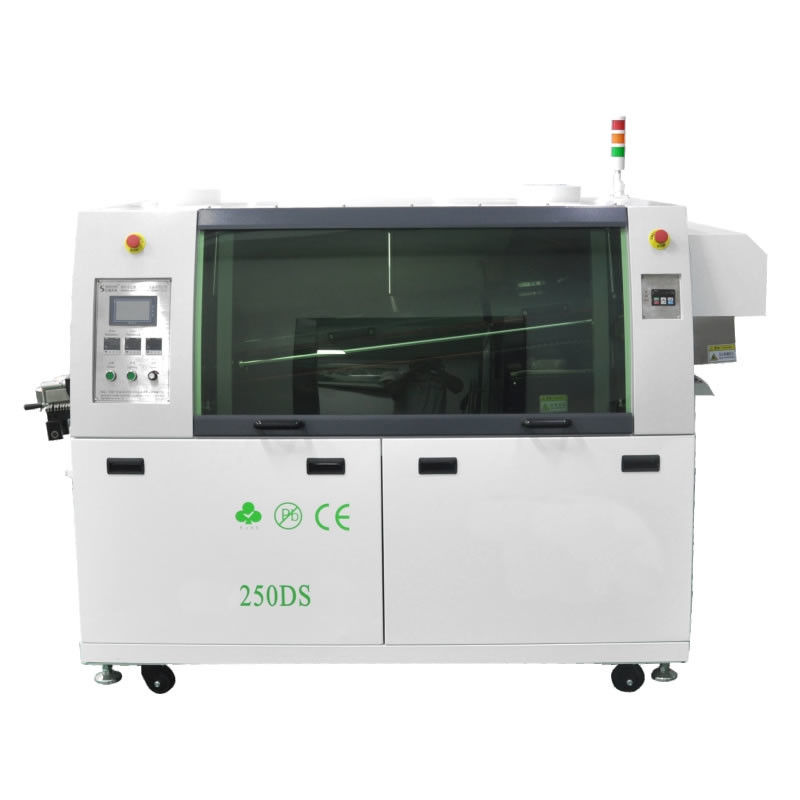

Volledig automatische Loodvrije Wave Soldering Mahchine 250DS voor PCB DIP Productielijn
Beschrijving:
1) Geschikt voor SMD- en THT-componentsoldering, gestroomlijnd ontwerp, esthetisch aantrekkelijk, handig voor onderhoud en onderhoud.
2) De voorverwarmingszone en het filtratiesysteem hebben beide een direct uittrekbaar modulair ontwerp voor eenvoudig onderhoud en onderhoud.
3) Tweefasige voorverwarmingszone met een stabiele voorverwarmingscurve zorgt voor een gelijkmatige verwarming van het PCB zonder vervorming.
4) Uitgerust met een intelligent automatisch opsporingssysteem, past het sproeigebied zich automatisch aan de breedte van het PCB aan.
5) Gebruikt een programmeerbare logische controller (PLC) met een intern snelheidscontroleprogramma, die de sproeityd aanpast aan het PCB-transport
snelheid.
6) beschikt over een automatisch reinigingsapparaat voor de stroommond, waardoor na langdurig gebruik geen reiniging meer nodig is.
bevat voor meer gemak een spray fine-tuning-functie.
7) De ovenkamer is ontworpen met de speciale spiraalvormige structuur van SINOEVER en het golfsoldeersysteem is ontworpen om soldeervlekken te verzamelen, waardoor het ontstaan van zwevend zwart poeder wordt voorkomen.Dit vermindert de thermische vervorming sterk en bespaart elektriciteit terwijl oxidatie wordt verminderd.
8) De geleidingsrail is uniek ontworpen door SINOEVER en zorgt voor een volledig en soepel solderen en overbrengen van het PCB.
9) Gebruikt variabele frequentie aandrijftechnologie voor nauwkeurige controle van de hoogte van de golfpiek.
10) De verwarmingselementen zijn uniek ontworpen door SINOEVER met energieopslag.
11) Functies voor overtemperatuur, audiovisueel alarm en noodremfuncties.
12) Het transportsystem maakt gebruik van een variabel elektronisch of frequentieomrekeningssysteem voor snelheidsregeling met gesloten schakelregeling voor een stabiele snelheid.
13) Uitgerust met een spuitfilterplaat voor een gemakkelijke reiniging.
14) Precise titanium legering veer titanium klauwen voor het transport van PCB's; glad, betrouwbaar en nooit plakken aan solderen.
15) Het gehele besturingssysteem maakt gebruik van een programmeerbare logische controller (PLC) en een touchscreen voor het bedienen van het scherm, waardoor de bediening eenvoudiger wordt en de dialoog tussen mens en machine gemakkelijker wordt;en zorgen voor een hoge betrouwbaarheid.
250DS Specificatie:
| PC Boradbreedte | Maximaal 250 mm |
| Hoogte van het PCB-conveyor | 750 ± 20 mm |
| PCB-conveyor snelheid | 0-1,8 m/min |
| Voorverwarmingslengte | 800 mm |
| Aantal voorverwarmingszones | 2 |
| Voorverwarmingstemperaturen | kamertemperatuur ~ 350 °C |
| Geschikt type soldeermiddel | loodhoudende/loodvrije soldeerpasta |
| Voorverwarmingscapaciteit | 5 kW |
| Wave soldeerpot | 8 kW |
| Grenswaarde van soldeergolven | Maximaal 10 mm (Soldeergolfinslagdiepte tot 30 mm) |
| Soldeervolume | 180 kg |
| Temperatuur van de soldeer | kamertemperatuur ~ 320 °C |
| Vervoerhoek | 3-7 graden |
| Temperatuurregeling | PLC+PID |
| Vloeistofopslagtank | Max. 5,2 L |
| Vermogenseisen | 3P 5draad 380V/220V optie |
| Verwarmingsvermogen | 12 kW |
| Vermogen voor de werking | Maximaal 5 kW |
| Luchtvoorziening | 4-7 kg/cm212,5 l/min |
| Gewicht | Maximaal 600 kg |
| Afmeting | L2400*W1150*H1500 |

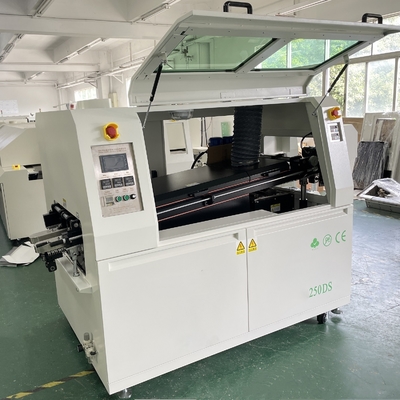

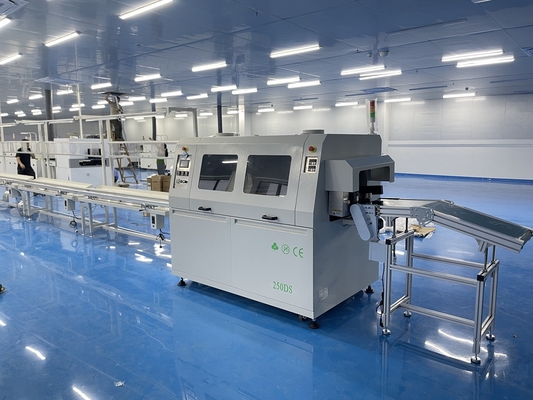

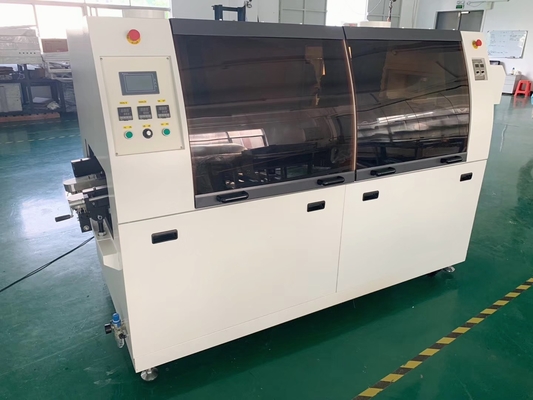

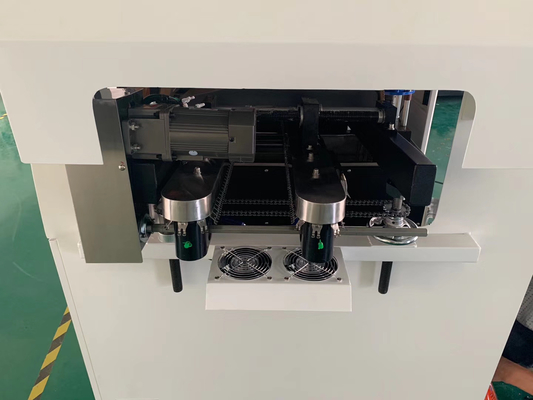

Detail echte foto's:
met een vermogen van niet meer dan 50 W
Ondersteuning en contact:
Kimi Liu
Charmhigh Technology Limited
Mob/ WhatsApp: 0086 135 106 75756
Skype: Kimiliu89
E-mail:Kimi@charmhigh-tech.com
Indien u meer informatie wenst, neemt u contact met ons op via e-mail.
OnzeYouTubekanaal:https://www.youtube.com/@KimiLiuCharmhigh/videos
Service en garantie:
De volledige machine heeft een garantieperiode van 1 jaar vanaf het moment van aankoop en levenslange service.
We leveren altijd reserveonderdelen van machines, fabriek rechtstreeks leveren met garantie.
Wij bieden online Q/A en probleemoplossingsondersteuning en technische adviesdiensten.
We bieden een naverkoopservice.Elke machine is 100% getest voordat ze vertrekt.
