Productdetails:
|
Afdrukgrootte: | 250 x 400 mm | PCB-grootte: | 270*370 mm |
---|---|---|---|
Afdrukwijze: | Handleiding | Afmeting: | 580*320*259 ((mm) |

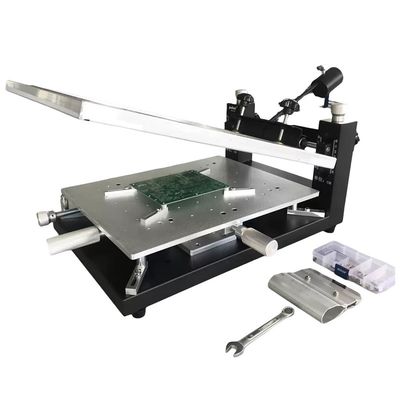

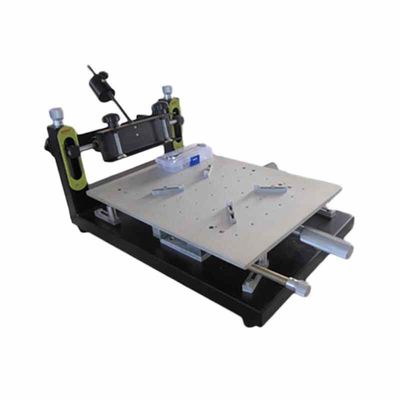

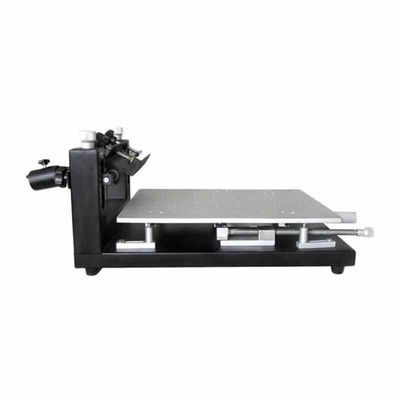

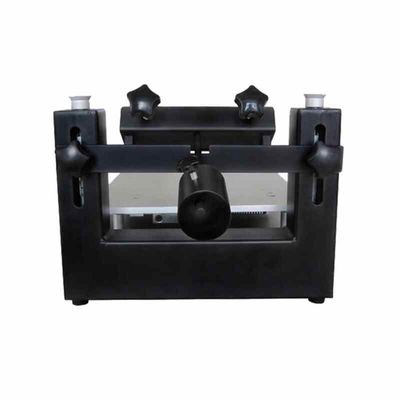

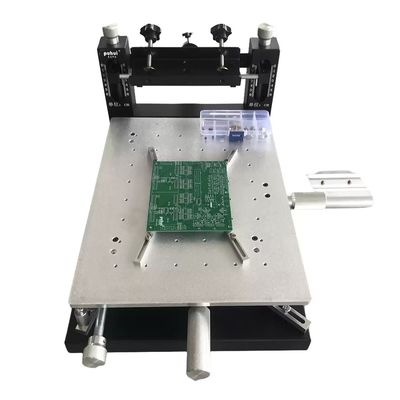

Hoge precisie handmatige SMT-schermprinter voor dubbelzijdige PCB-assemblage, 300x400 mm soldeerpasta-printing
Beschrijving:
3040 Hoge-precisie handmatige soldeerpasteprinter
1. 30° Draaibaar platform:
De werktafel ondersteunt tot 30° rotatie en behoudt tegelijkertijd een consistente positioneringsnauwkeurigheid tijdens herhaalde bewerkingen, ideaal voor dubbelzijdig PCB-printen.
2PCB-uitlijning en flexibiliteit:
Het heeft vaste kralen en palen voor snelle PCB-uitlijning, waardoor een hoge herhaalbaarheid (± 0,01 mm) en aanpassingsvermogen voor verschillende bordgroottes worden gewaarborgd.
3. Verstelbare hoogtebeugels:
Uitgerust met spiraalvormige boutenbarren voor nauwkeurige verticale aanpassing, waardoor de PCB-dikte en het volume van de soldeerpasta kunnen worden beheerd.
4Stevige constructie:
Hoogwaardig aluminiumplatform met met staal versterkte basis verbetert de duurzaamheid en stabiliteit tijdens het drukken.
Koop rechtstreeks in onze online winkel met gratis verzending (via PayPal):
Grootte van de tafel | 300 x 400 mm |
PCB-grootte | 270*370 mm |
Maximaal nettorakgrootte | 370*470 mm |
Dimensie van de stensilprinter | 580*320*259 mm |
Hoogte van het schermdrukplatform | 180 mm |
Plaatplaatpositiemethode | Vorm of referentiegat |
Hoogte van het drukplatform | 220 mm |
herhaalde nauwkeurigheid | ±0,01 mm |
Algemene afmetingen ((L*W*H) | 580*320*259 mm |
Nettogewicht | 13 kg |
1.Opperste en onderste aanpassingshandgreep
2.Stencil beugel
3.Gemonteerde sterknop.
4. Platform
5.PCB-bevestigingseenheid
6.X-as aanpassingshandgreep
7.Y-as aanpassingshandgreep
8. Swing aanpassingshandgreep
9. Ondersteuningspin
10.Basisblok voor platformondersteuning
11.PCB-positieblok
Kleine SMT-productielijn:
Garantie:
De volledige machine heeft een garantieperiode van 1 jaar vanaf het moment van aankoop en levenslang service
De Commissie is van mening dat de Commissie in de eerste plaats de mogelijkheid moet bieden om de in het kader van het programma vastgestelde doelstellingen te bereiken.
We bieden online Q/A en probleemoplossingsondersteuning en technisch advies.
Elke machine is 100% getest voordat ze vertrekt.
