Hoogprecisie 4-kop CHM-551P SMT-productielijn met 4-zone reflowoven voor PCB-assemblage

Hoogprecisie 4-kop CHM-551P SMT-productielijn met 4-zone reflowoven voor PCB-assemblage
High Precision 4-head CHM-551P SMT Production Line with 4-zone Reflow Oven for PCB Assembly
Hoogprecisie 4-kop CHM-551P SMT-productielijn met 4-zone reflowoven voor PCB-assemblage Hoogprecisie 4-kop CHM-551P SMT-productielijn met 4-zone reflowoven voor PCB-assemblage Hoogprecisie 4-kop CHM-551P SMT-productielijn met 4-zone reflowoven voor PCB-assemblage Hoogprecisie 4-kop CHM-551P SMT-productielijn met 4-zone reflowoven voor PCB-assemblage Hoogprecisie 4-kop CHM-551P SMT-productielijn met 4-zone reflowoven voor PCB-assemblage Hoogprecisie 4-kop CHM-551P SMT-productielijn met 4-zone reflowoven voor PCB-assemblage

Grote Afbeelding :  Hoogprecisie 4-kop CHM-551P SMT-productielijn met 4-zone reflowoven voor PCB-assemblage

Productdetails:
Plaats van herkomst: China
Merknaam: Charmhigh
Certificering: CE
Modelnummer: chm-551p kleine en middelgrote SMT-productielijn
Document: Charmhigh CHM-551P - Catalo...og.pdf
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 set
Prijs: $15,200~$18,000
Verpakking Details: Export multiplex kist
Levertijd: 5-7 werkdagen
Betalingscondities: T/T
Levering vermogen: 50 per maand
Contact

Hoogprecisie 4-kop CHM-551P SMT-productielijn met 4-zone reflowoven voor PCB-assemblage

beschrijving
Soldeerpastaprinter: Semi-automatische stencilprinter CHM-3250 Mahcine van de oogstn plaats: Charmhigh chm-551p (4 koppen)
Refllow Oven: CHM-F830-PC (4 zones, up4+down4, met rail, met pc) Andere machines: SMT transportband 50/ 60cm
Markeren:

SMT reflow oven voor PCB assemblage

,

Hoge precisie CHM-551P reflow oven

,

F830 SMT productielijn oven

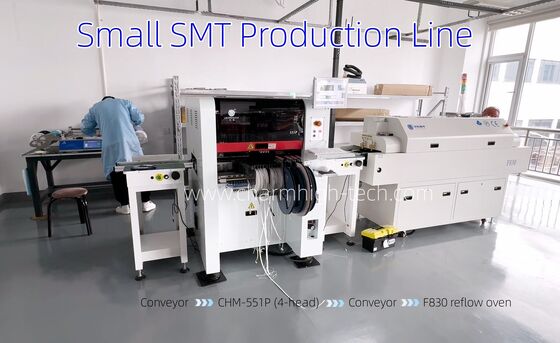

High-end 4-kop CHM-551P Compact SMT Productielijn met F830 Reflow Oven
Complete PCB-assemblageoplossing met een 4-kop pick-and-place machine met hoge precisie en geavanceerde reflow oven voor professionele PCBA-productie.
Compleet pakket bevat
  • 3250 Semi-automatische soldeerpasta printer
  • SMT transportbandsysteem
  • CHM-551P Charmhigh 4-kop pick-and-place machine
  • SMT transportband 50 of 60cm
  • CHM-F830-PC reflow oven (4 bovenste + 4 onderste temperatuurzones)
CHM-551P Pick and Place Machine Specificaties
Afmetingen 1020mm(L) × 1180mm(B) × 1450mm(H)
Gewicht 556kg
Voeding AC220V (50Hz, enkelfasig) 1.5kW (gemiddeld vermogen 350W)
Luchttoevoer 0.5MPa ~ 0.7MPa
Aantal montagekoppen 4 koppen
Montagesnelheid 14.400 CPH (optimaal)
Montagenauwkeurigheid (XY)±0.035mm; CPK≥1.0
Componenthoogte 12mm
Componenttypes 0201/0402/0603 tot 5050/SOT/SOP/QFP/QFN/BGA, etc.
Weerstand/condensator/diode/triode/LED/IC, etc.
0201 tot grotere componenten tot 30×30mm formaat
PCB Dikte 0.6mm ~ 3.5mm
PCB Formaat 350mm(L) × 270mm(B) (Standaard)
600mm(L) × 350mm(B) (Optioneel)

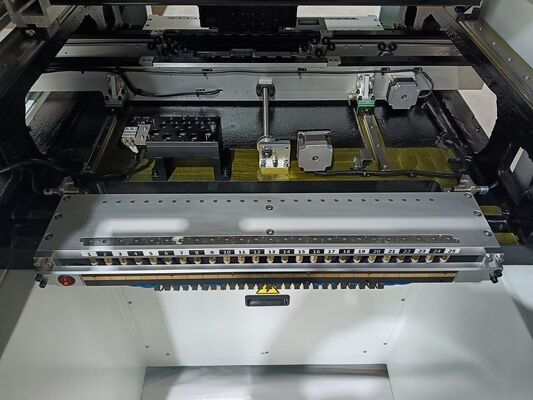

Nozzle Wissel Automatische nozzle wisseling (13-gaats nozzle bibliotheek)
Besturingssysteem Linux systeem met monitor, toetsenbord en muis
Aandrijfsysteem X&Y-as servomotoren met flexibele S-curve acceleratie/deceleratie
Transmissiesysteem Kogelomloopspindel + lineaire geleiding
Voedingssysteem 50 Yamaha 8mm standaard pneumatische/elektrische feeder stacks
Geschikt voor IC-tray en stick feeder
Vision Systeem 4 snapshot camera's (componenten tot 14×14mm)
1 IC camera (componenten tot 30×30mm)
2 markeercamera's
CHM-F830-PC Reflow Oven Specificaties
Model CHM-F830-PC (PC-besturing, 4 bovenste + 4 onderste zones, 300mm breedte)
Verwarmingszones 4 bovenste + 4 onderste
Verwarmingslengte 1400mm
Koelzones 2
Maximale PCB Breedte Gaasbreedte 300mm, Rail instelbaar 200mm
Transportband Hoogte Gaas 880±20mm
Transportsysteem Gaas transportband + Rail transportband
Transportbandsnelheid 0-2000mm/min
Voeding 5 draden 380V 50/60Hz
Opstartvermogen 10kW
Bedrijfsvermogen Ca. 2.5kW
Besturingssysteem Industriële PC + monitor
Opwarmtijd 15-20 minuten
Temperatuurbereik Kamertemperatuur - 350°C
Temperatuurregeling Industriële PC + Temperatuurmodule regeling, SSR Driver
Temperatuurnauwkeurigheid ±1°C
Temperatuurverdelingsfout ±3°C
Nettogewicht Ca. 230kg
Afmetingen 2500mm(L) × 650mm(B) × 1400mm(H)
Hoogprecisie 4-kop CHM-551P SMT-productielijn met 4-zone reflowoven voor PCB-assemblage 0

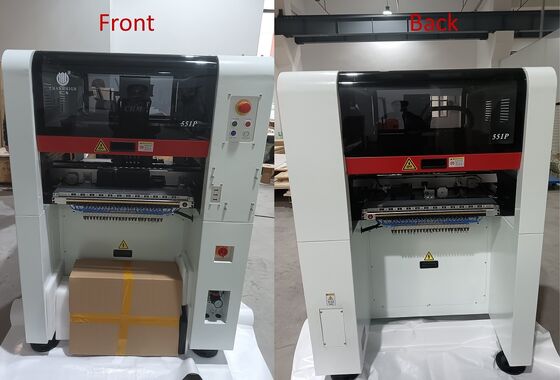

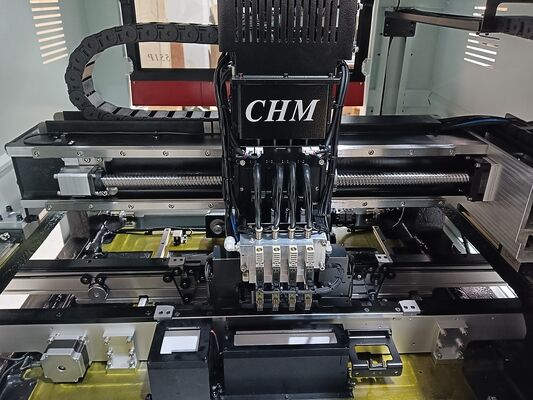

Hoge Precisie 4-kop CHM-551P met Gietijzeren Frame
Ondersteunt 0201 componenten met robuuste gietijzeren constructie voor maximale stabiliteit en precisie.
Hoogprecisie 4-kop CHM-551P SMT-productielijn met 4-zone reflowoven voor PCB-assemblage 1

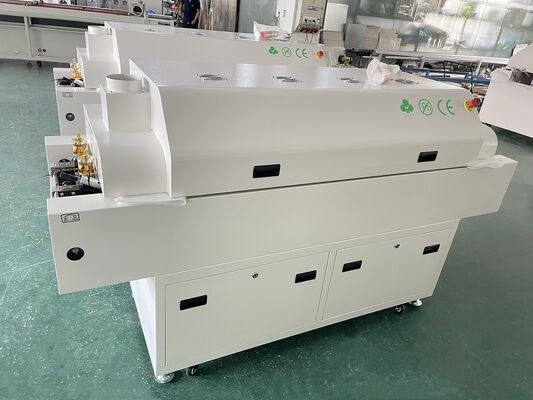

CHM-F830-PC Compacte Reflow Oven
Beschikt over automatische railverstelling en PC-besturing voor nauwkeurige temperatuurprofilering.
Hoogprecisie 4-kop CHM-551P SMT-productielijn met 4-zone reflowoven voor PCB-assemblage 2
Garantie & Ondersteuning
Volledige machinegarantie: 1 jaar vanaf aankoopdatum met levenslange serviceondersteuning.
  • Directe levering van reserveonderdelen vanuit de fabriek
  • Online technische ondersteuning en probleemoplossing
  • Eén-op-één after-sales service
  • Elke machine 100% getest voor verzending
Contact Technische Ondersteuning
Kimi Liu
Mobiel/WhatsApp: +8613510675756
E-mail: kimi@charmhigh-tech.com
YouTube: @KimiLiuCharmhigh
Voor aanvullende informatie en videodemonstraties kunt u per e-mail contact met ons opnemen. Wij reageren snel op alle vragen.
