Kleine & Hoge Precisie 4-kop SMT-lijn PCBA Productie PCB Assemblage

Kleine & Hoge Precisie 4-kop SMT-lijn PCBA Productie PCB Assemblage
Small & High Precision 4-head SMT Line PCBA Manufacturing PCB Assembly
Kleine & Hoge Precisie 4-kop SMT-lijn PCBA Productie PCB Assemblage Kleine & Hoge Precisie 4-kop SMT-lijn PCBA Productie PCB Assemblage Kleine & Hoge Precisie 4-kop SMT-lijn PCBA Productie PCB Assemblage Kleine & Hoge Precisie 4-kop SMT-lijn PCBA Productie PCB Assemblage Kleine & Hoge Precisie 4-kop SMT-lijn PCBA Productie PCB Assemblage

Grote Afbeelding :  Kleine & Hoge Precisie 4-kop SMT-lijn PCBA Productie PCB Assemblage

Productdetails:
Plaats van herkomst: China
Merknaam: Charmhigh
Certificering: CE
Modelnummer: chm-551p kleine en middelgrote SMT-productielijn
Document: Charmhigh CHM-551P - Catalo...og.pdf
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 Instellen
Prijs: $15,200~$18,000
Verpakking Details: Export multiplex kist
Levertijd: 5-7 werkdagen
Betalingscondities: T/T
Levering vermogen: 50 per maand
Contact

Kleine & Hoge Precisie 4-kop SMT-lijn PCBA Productie PCB Assemblage

beschrijving
Soldeerpastaprinter: Semi-automatische stencilprinter CHM-3250 Mahcine van de oogstn plaats: Charmhigh chm-551p (4 koppen)
Refllow Oven: CHM-F830-PC (4 zones, up4+down4, met rail, met pc) Andere machines: SMT transportband 50/ 60cm

Kleine & Hoge Precisie 4-kop SMT-lijn PCBA Productie PCB Assemblage
Complete kleinschalige, uiterst nauwkeurige Surface Mount Technology-lijn voor PCB-assemblageproductie, met geavanceerde automatisering en precisiecomponenten.

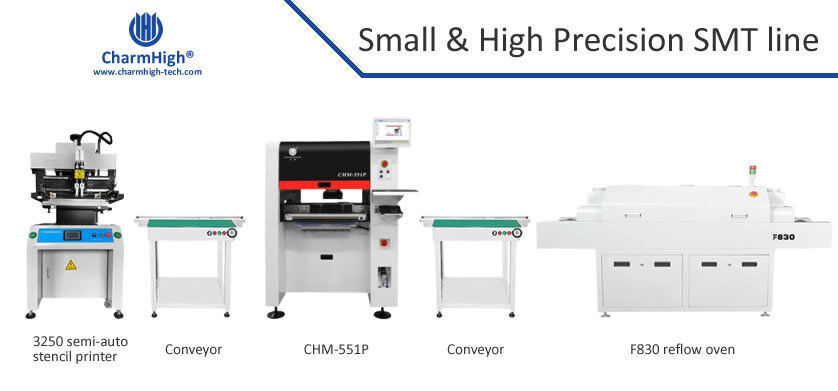

Inhoud van de verpakking

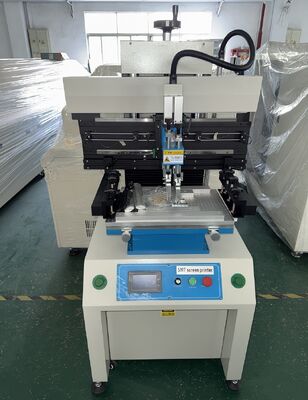

  • 3250 Semi-automatische soldeerpasta printer
  • SMT transportband
  • CHM-551P Charmhigh 4-kop pick and place machine
  • SMT transportband
  • F830 reflow oven (4 bovenste + 4 onderste temperatuurzones)

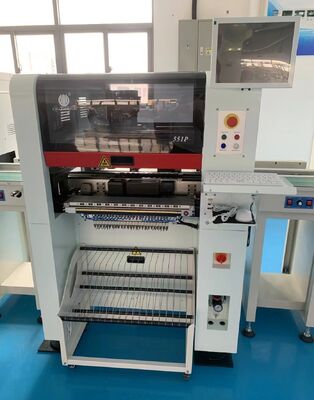

CHM-551P Specificaties
Afmetingen 1020 mm (L) x 1180 mm (B) x 1450 mm (H)
Gewicht 556 kg
Voeding AC220V (50Hz, enkelfasig) 1,5 kW (gemiddeld vermogen 350 W)
Luchttoevoer 0,5 MPa ~ 0,7 MPa
Vacuümgeneratie Ingebouwde vacuümpomp
Aantal montagekoppen 4 koppen
Montagesnelheid 14400 CPH (optimaal)
Montagenauwkeurigheid (XY) ±0,035 mm; CPK ≥ 1,0
Componenthoogte 12 mm
Componenttype 0201/0402/0603 ~ 5050/SOT/SOP/QFP/QFN/BGA, etc.
(weerstand/condensator/diode/triode/LED/IC, etc.)
0201 tot grotere componenten van 30*30 mm
PCB-dikte 0,6 mm ~ 3,5 mm
PCB-formaat 350 mm (L) x 270 mm (B) (Standaard)
600 mm (L) x 350 mm (B) (Optioneel)
Nozzle wisseling Automatische nozzle wisseling (13-gaats nozzle bibliotheek)
Besturingssysteem Linux-systeem, uitgerust met monitor, toetsenbord en muis
Aandrijfsysteem X- en Y-as aangedreven door servomotoren; gebruikmakend van flexibele S-curve acceleratie en deceleratie
Transmissiesysteem Kogelomloopspindel + lineaire geleiding
Voersysteem 50 Yamaha 8 mm standaard pneumatische/elektrische feeder stapels
(ook geschikt voor IC-tray en stick feeder)
Vision systeem Snapshot camera x4 (componentgrootte toepasbaar: 14 mm x 14 mm)
IC camera x1 (componentgrootte toepasbaar: 30 mm x 30 mm)
Mark camera x2

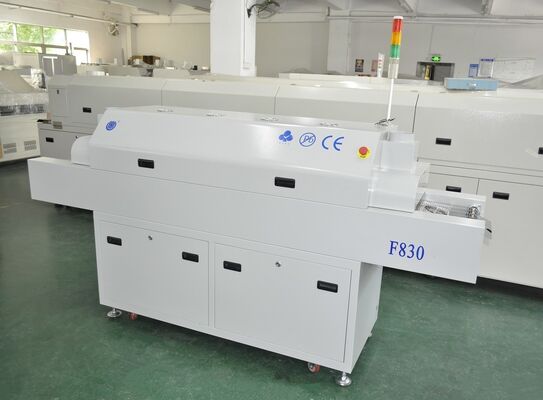

F830 Reflow Oven Specificaties
Model CHM-F830
Aantal verwarmingszones 4 bovenste + 4 onderste
Lengte van verwarmingszones 1400 mm
Verwarmingspatroon Boven: Hete lucht; Onder: Hete lucht (Geforceerde convectie van hete lucht, Taiwan SAYA motor)
Aantal koelzones 2 Plasma DC-ventilator
Max. Breedte van PCB 300 mm (roestvrijstalen gaasband)
Transportrichting L -> R
Transportbandhoogte 880 ± 20 mm
Transportmodus Gaasband
Transportbandsnelheidbereik 0-2200 mm/min
Voeding 5-draads, 3-fasig, 380V 50/60Hz
Startvermogen 10 KW
Stroomverbruik Ongeveer 2,5 KW
Opwarmtijd Ongeveer 15-20 minuten
Instelbereik temperatuur Kamertemperatuur - 380 °C
Methode temperatuurregeling Instrumentgestuurd
Temperatuurverschil tussen aangrenzende zones 70 °C, kan voldoen aan de hoogste normen van loodvrije processen
Precisie temperatuurregeling ± 2 °C
Temperatuurafwijking op PCB ± 2 °C
Abnormaal alarm Temperatuur abnormaal (te hoog of te laag na constante temperatuurbehoud)
Openingswijze Handmatig
Afmeting (L*B*H) mm 2500*650*1400 MM
Gewicht Ongeveer 220 kg
Productafbeeldingen
Kleine & Hoge Precisie 4-kop SMT-lijn PCBA Productie PCB Assemblage 0 Kleine & Hoge Precisie 4-kop SMT-lijn PCBA Productie PCB Assemblage 1 Kleine & Hoge Precisie 4-kop SMT-lijn PCBA Productie PCB Assemblage 2 Kleine & Hoge Precisie 4-kop SMT-lijn PCBA Productie PCB Assemblage 3 Kleine & Hoge Precisie 4-kop SMT-lijn PCBA Productie PCB Assemblage 4 Kleine & Hoge Precisie 4-kop SMT-lijn PCBA Productie PCB Assemblage 5
Garantie & Ondersteuning

De complete machine heeft een garantieperiode van 1 jaar vanaf de aankoopdatum en levenslange service.

Wij leveren altijd reserveonderdelen van de machine, betrouwbare directe fabriekstoevoer.

Wij bieden online Q/A en probleemoplossingsondersteuning en technische adviesservice.

Bieden één-op-één after-sales service. Elke machine wordt 100% getest voordat deze wordt verzonden.
