Dual TC06 Pick and Place Machines Volledig automatische SMT-productielijn

Dual TC06 Pick and Place Machines Volledig automatische SMT-productielijn
Dual TC06 Pick and Place Machines Fully-automatic SMT Production Line
Dual TC06 Pick and Place Machines Volledig automatische SMT-productielijn Dual TC06 Pick and Place Machines Volledig automatische SMT-productielijn Dual TC06 Pick and Place Machines Volledig automatische SMT-productielijn Dual TC06 Pick and Place Machines Volledig automatische SMT-productielijn Dual TC06 Pick and Place Machines Volledig automatische SMT-productielijn

Grote Afbeelding :  Dual TC06 Pick and Place Machines Volledig automatische SMT-productielijn

Productdetails:
Plaats van herkomst: China
Merknaam: Charmhigh
Certificering: CE
Modelnummer: TC06
Document: Charmhigh TC06 - Catalog.pdf
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 eenheid
Prijs: $61200~$75000
Verpakking Details: Export multiplex kist
Levertijd: 5-7 werkdagen
Betalingscondities: T/T
Levering vermogen: 50 per maand
Contact

Dual TC06 Pick and Place Machines Volledig automatische SMT-productielijn

beschrijving

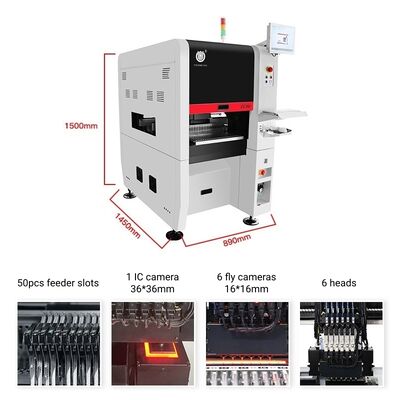

TC06 afmeting: 890x1450x1500mm (LxBxH) Netto gewicht: 960kg
Stroom: AC220V (50 Hz, enkelfasig) optimale snelheid: 27800 CPH
Voeder: Steun 50pcs NXT elektrische voeder PCB-formaat: 350 mm ((L) * 300 mm ((W)
Min en max onderdeel: 01005 tot 36*36mm IC Component maximale hoogte: 12 mm

Dubbele TC06 Pick and Place Machines Volledig Automatische SMT Productielijn
Productoverzicht

High-end dubbele TC06 pick and place machines SMT-assemblagelijn voor efficiënte PCBA-productie. Upgrade uw elektronicafabricage met onze dubbele TC06 volledig automatische SMT-productielijn, met twee Charmhigh TC06 6-kop pick and place machines die tandem werken voor maximale doorvoer en efficiëntie.

Elke TC06 levert een optimale plaatsingssnelheid van 27.800 CPH met een plaatsingsnauwkeurigheid van ±0,03 mm en een procescapaciteit van CPK≥1,0, wat zorgt voor stabiele, herhaalbare kwaliteit voor high-mix PCB-assemblage. (27800CPH+27800CPH=55600CPH).

Deze complete SMT-lijn omvat dubbele 6-kop plaatsingssystemen met automatische nozzle-wisselaars (19-gaats nozzle-bibliotheek), 50 NXT elektrische feeder-slots per machine en geavanceerde vision-systemen met 6 fly-camera's, 1 IC-camera en 2 Mark-camera's per unit.

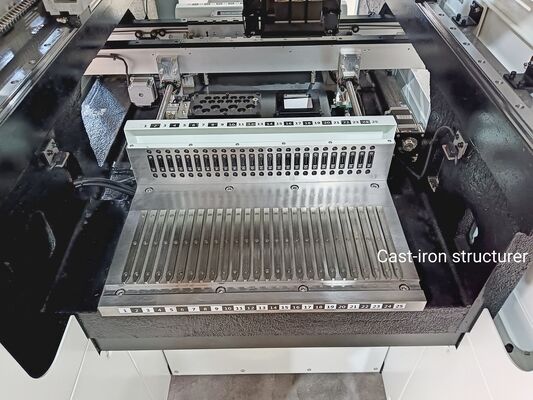

Het smalle ontwerp van 890 mm breed past in standaard liften en compacte fabrieksvloeren, waardoor flexibele dubbele machine-implementatie mogelijk is zonder facilitaire aanpassingen. De geïntegreerde gietijzeren frameconstructie, slimme thermische compensatie en automatische kalibratie zorgen voor langdurige precisie-stabiliteit, zelfs in 24/7 productieomgevingen.

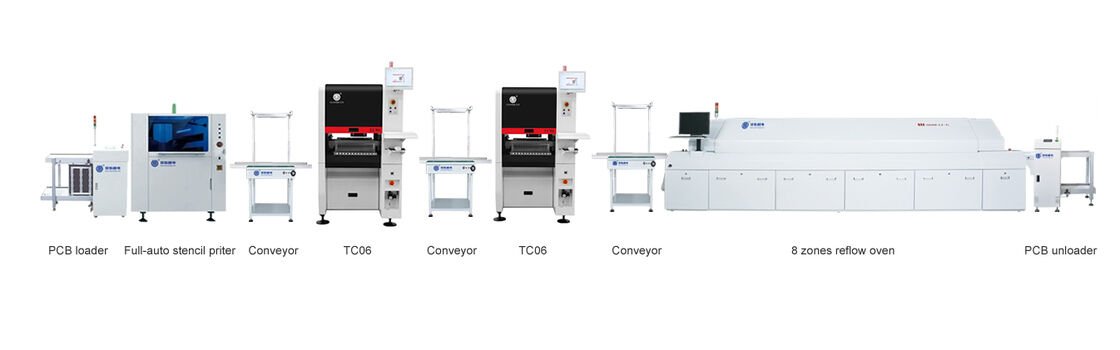

Productielijn Pakket
  • PCB-lader 250LD
  • Volledig automatische soldeerpasta-printer E6
  • Transportband 50cm
  • TC06 6-kop pick and place machine (6-kop)
  • Transportband 50cm
  • TC06 6-kop pick and place machine (6-kop)
  • Transportband 50cm
  • 8-zone reflow-oven CHM-PC850
  • PCB-losser 250ULD
TC06 Technische Specificaties
Afmetingen 890 mm (L) x 1450 mm (B) x 1500 mm (H)
Gewicht 960 kg (Gietijzeren structuur)
Voeding AC220V (50Hz, enkelfasig), 3kW
Luchttoevoer 0,5 MPa ~ 0,7 MPa
Vacuümgeneratie Ingebouwde vacuümpomp
Aantal plaatsingskoppen 6
Plaatsingssnelheid 27.800 CPH (optimaal)
Plaatsingsnauwkeurigheid (xy)+30µm, CPK≥1,0
Componenthoogte ≤12 mm
Componentbereik Weerstand-condensator-uitsluiting, cilindrische diode, aluminium condensator, SOT, SOP, QFP, QFN, BGA, etc.
Componentgrootte 01005 tot 36*36 mm, en grotere componenten plaatsen
PCB-dikte 0,6 mm ~ 3,5 mm
PCB-grootte 350 mm (L) x 300 mm (B)
PCB-transport 3-sectie-rail automatisch transport, PCB-ondersteuningsapparaat
Nozzle-wissel Automatische nozzle-wissel (19-gaats nozzle-bibliotheek)
Besturingssysteem Ingebouwde industriële computer (Windows-systeem) uitgerust met monitor, toetsenbord en muis
Aandrijfsysteem X- en Y-assen aangedreven door Panasonic servomotoren
Transmissiesysteem Grondschroeven + Lineaire geleiders
Voedingssysteem 50 NXT 8 mm standaard feeder-stacks (ook geschikt voor IC-tray en stick-feeder)
Vision-systeem Fly camera x 6 (componentgrootte van toepassing: 16 mm x 16 mm); IC-camera x 1 (componentgrootte van toepassing: 36 mm x 36 mm); Mark camera x 2
Belangrijkste Specificaties
  • Plaatsingssnelheid: 27.800 CPH (optimaal per machine)
  • Componentbereik: 01005 tot 36×36 mm (BGA, QFN, QFP, SOP, LED, weerstanden, condensatoren)
  • PCB-grootte: Tot 350 mm × 300 mm
  • PCB-dikte: 0,6 mm - 3,5 mm
  • Vermogen: AC 220V, 3kW per machine
  • Aandrijfsysteem: Panasonic servomotoren met THK grondschroeven en lineaire geleiders
Productafbeeldingen

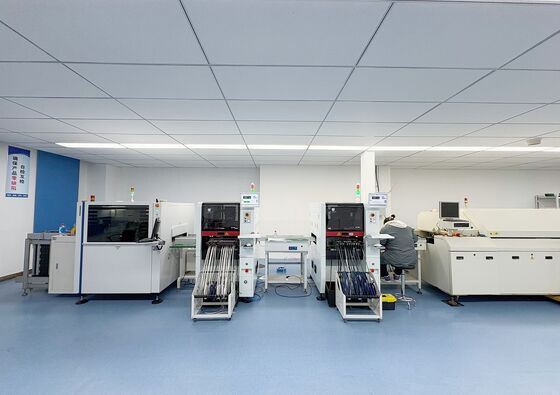

Charmhigh TC06 SMT pick and place machine full-automatic SMT line Customer site installation of TC06 SMT production line TC06 pick and place machine in operation Charmhigh reliable factory supply
Service & Garantie

De complete machine heeft een garantieperiode van 1 jaar vanaf de aankoopdatum en levenslange service. Wij leveren altijd reserveonderdelen van de machine, directe fabriekstoevoer met garantie. Wij bieden online Q/A en probleemoplossingsondersteuning en technische adviesservice.

Wij bieden een één-op-één after-sales service. Elke machine wordt 100% goed getest voordat deze wordt verzonden.

Technische Ondersteuning

Kimi Liu: Mobiel & WhatsApp: +86 135 106 75756

E-mail:kimi@charmhigh-tech.com

Volg ons op YouTube

Als u meer informatie wilt weten, neem dan contact met ons op via e-mail. Wij zullen u zo snel mogelijk antwoorden.

Charmhigh, betrouwbare fabriekstoevoer.
