Productdetails:
|
| Controlerende Methode: | Aanraking Screen+PLC | PCB-breedte: | 50-250 mm (W) |
|---|---|---|---|
| Wave No.: | 2 stuks; lengte 800 mm | Nettogewicht: | 550 kg |
| Afmeting: | 2600*1200*1700 mm | Versnelling van het transportband: | 0-1800 mm/min |
| Markeren: | apparatuur voor het solderen van PCB-golven,Automatische soldeermachine voor PCB's,Loodvrije PCB-golfsoldeermachine |
||

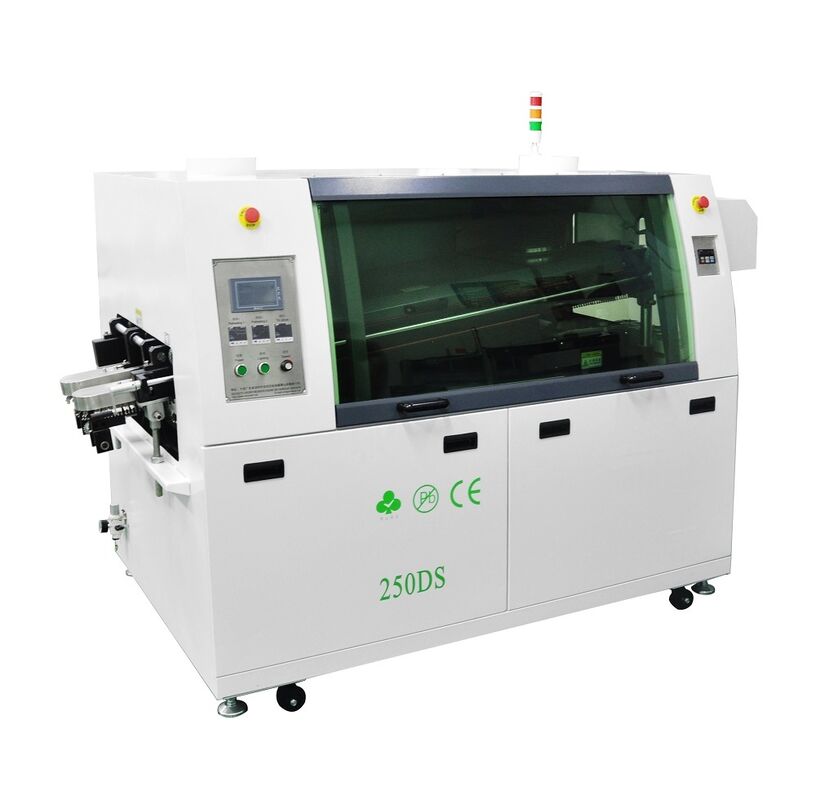

Charmhigh 250DS Automatische loodvrije golfsoldermachine Kleine golfsolder voor DIP Productielijn PCB-assemblagelijn
Productbeschrijving:
1) Geschikt voor SMD- en THT-componentsoldering, gestroomlijnd ontwerp, esthetisch aantrekkelijk, handig voor onderhoud en onderhoud.
2) De voorverwarmingszone en het filtratiesysteem hebben beide een direct uittrekbaar modulair ontwerp voor eenvoudig onderhoud en onderhoud.
3) Tweefasige voorverwarmingszone met een stabiele voorverwarmingscurve zorgt voor een gelijkmatige verwarming van het PCB zonder vervorming.
4) Uitgerust met een intelligent automatisch opsporingssysteem, past het sproeigebied zich automatisch aan de breedte van het PCB aan.
5) Gebruikt een programmeerbare logische controller (PLC) met een intern snelheidscontroleprogramma, die de sproeityd aanpast aan het PCB-transport
snelheid.
6) beschikt over een automatisch reinigingsapparaat voor de stroommond, waardoor na langdurig gebruik geen reiniging meer nodig is.
bevat voor meer gemak een spray fine-tuning-functie.
7) De ovenkamer is ontworpen met de speciale spiraalvormige structuur van SINOEVER en het golfsoldeersysteem is ontworpen om soldeervlekken te verzamelen, waardoor het ontstaan van zwevend zwart poeder wordt voorkomen.Dit vermindert de thermische vervorming sterk en bespaart elektriciteit terwijl oxidatie wordt verminderd.
8) De geleidingsrail is uniek ontworpen door SINOEVER en zorgt voor een volledig en soepel solderen en overbrengen van het PCB.
9) Gebruikt variabele frequentie aandrijftechnologie voor nauwkeurige controle van de hoogte van de golfpiek.
10) De verwarmingselementen zijn uniek ontworpen door SINOEVER met energieopslag.
11) Functies voor overtemperatuur, audiovisueel alarm en noodremfuncties.
12) Het transportsystem maakt gebruik van een variabel elektronisch of frequentieomrekeningssysteem voor snelheidsregeling met gesloten schakelregeling voor een stabiele snelheid.
13) Uitgerust met een spuitfilterplaat voor een gemakkelijke reiniging.
14) Precise titanium legering veer titanium klauwen voor het transport van PCB's; glad, betrouwbaar en nooit plakken aan solderen.

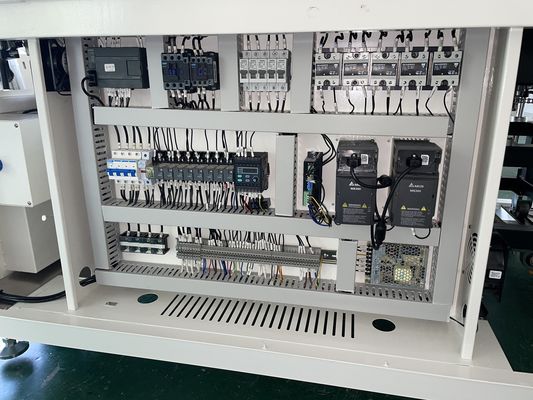

15) Het gehele besturingssysteem maakt gebruik van een programmeerbare logische controller (PLC) en een touchscreen voor het bedienen van het scherm, waardoor de bediening eenvoudiger wordt en de dialoog tussen mens en machine gemakkelijker wordt;en zorgen voor een hoge betrouwbaarheid.
250DS-specificatie
| PC Boradbreedte | Maximaal 250 mm |
| Hoogte van het PCB-conveyor | 750 ± 20 mm |
| PCB-conveyor snelheid | 0-1,8 m/min |
| Voorverwarmingslengte | 800 mm |
| Aantal voorverwarmingszones | 2 |
| Voorverwarmingstemperaturen | kamertemperatuur ~ 350 °C |
| Geschikt type soldeermiddel | loodhoudende/loodvrije soldeerpasta |
| Voorverwarmingscapaciteit | 5 kW |
| Wave soldeerpot | 8 kW |
| Grenswaarde van soldeergolven | Maximaal 10 mm (Soldeergolfinslagdiepte tot 30 mm) |
| Soldeervolume | 180 kg |
| Temperatuur van de soldeer | kamertemperatuur ~ 320 °C |
| Vervoerhoek | 3-7 graden |
| Temperatuurregeling | PLC+PID |
| Vloeistofopslagtank | Max. 5,2 L |
| Vermogenseisen | 3P 5draad 380V/220V optie |
| Verwarmingsvermogen | 12 kW |
| Vermogen voor de werking | Maximaal 5 kW |
| Luchtvoorziening | 4-7 kg/cm212,5 l/min |
| Gewicht | Maximaal 600 kg |

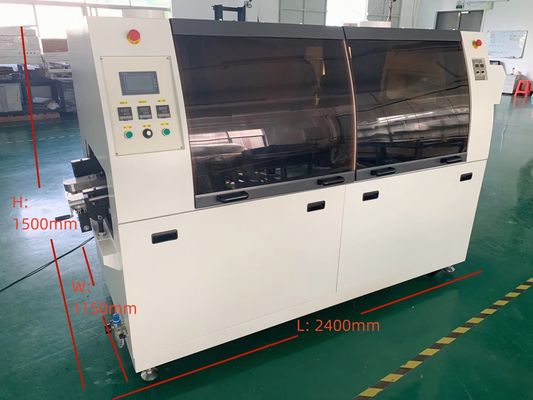

| Afmeting | L2400*W1150*H1500 |
