Productdetails:
|
| Afmeting: | 2600*1200*1600 mm | Beheerswijze: | aanraakscherm |
|---|---|---|---|
| PCB-afleveringssnelheid: | 0-1,8 m/min | Het verwarmen manier: | Hete lucht |
| Kracht: | 3 5-fasenlijnen, 380v 50hz | Luchtbron: | 4-7 kg/cm2 12,5 l/min |
| Nettogewicht: | 800 kg | Nummer van de golfsoldering: | 2 |
| PCB-breedte: | Maximaal 250 mm | ||
| Markeren: | Loodvrije Golf solderende Machine,Wave Soldering Machine voor PCB,warmlucht pcb golf soldering machine |
||
Volledig automatische Loodvrije Wave Soldering Mahchine 250DS, 300DS, 350DS voor PCB DIP Productielijn
Beschrijving:
1Automatisch draagkrachtsysteem en automatisch synchrone voedingsfuncties.
2. Solder Pot peak maakt gebruik van frequentie conversie snelheid aanpassing die onafhankelijk de golfhoogte kan regelen.
3. Fluxer systeem met behulp van transversale Japanse spuitstuk, spuitgebied en diepte is verstelbaar.
4De vloeistofsprayer wordt aangedreven door een stappenmotor, kan worden ontmanteld, gemakkelijk schoonmaken en onderhouden.
5. PLC wordt gebruikt om de machine te besturen, om de betrouwbaarheid en stabiliteit van het systeem te waarborgen.
6Voorverwarmers met infrarood verwarmingselement, warmte efficiënt uitgestraald naar het circuit board met snelle ramp up en volledig activeren vloeistofstroom.
7Speciale legering soldeer vingers, versterkt dubbele V-groef.
8De soldeermotor heeft een geïmporteerde hoogfrequente omvormingsmotor met onafhankelijke besturing, stabiele prestaties en een lange levensduur.
9. Voorverwarming doorgang met modulaire ontwerp, voldoen aan de eisen van milieubescherming, veiligheid en gemakkelijk te reinigen.
10.Voorverwarmers gebruiken drie onafhankelijke temperatuurcontroles, zodat
Specificatie:
| PC Boradbreedte | Max 250 mm; 300 mm; 350 mm; (3 modellen) |
| Hoogte van het PCB-conveyor | 750 ± 20 mm |
| PCB-conveyor snelheid | 0-1,8 m/min |
| Voorverwarmingslengte | 800 mm |
| Aantal voorverwarmingszones | 2 |
| Voorverwarmingstemperaturen | kamertemperatuur ~ 350 °C |
| Geschikt type soldeermiddel | loodhoudende/loodvrije soldeerpasta |
| Voorverwarmingscapaciteit | 5 kW |
| Wave soldeerpot | 8 kW |
| Grenswaarde van soldeergolven | Maximaal 10 mm (Soldeergolfinslagdiepte tot 30 mm) |
| Soldeervolume | 180 kg |
| Temperatuur van de soldeer | kamertemperatuur ~ 320 °C |
| Vervoerhoek | 3-7 graden |
| Temperatuurregeling | PLC+PID |
| Vloeistofopslagtank | Max. 5,2 L |
| Vermogenseisen | 3P 5draad 380V/220V optie |
| Verwarmingsvermogen | 12 kW |
| Vermogen voor de werking | Maximaal 5 kW |
| Luchtvoorziening | 4-7 kg/cm212,5 l/min |
| Gewicht | Maximaal 600 kg |
| Afmeting | L2400*W1150*H1500 |

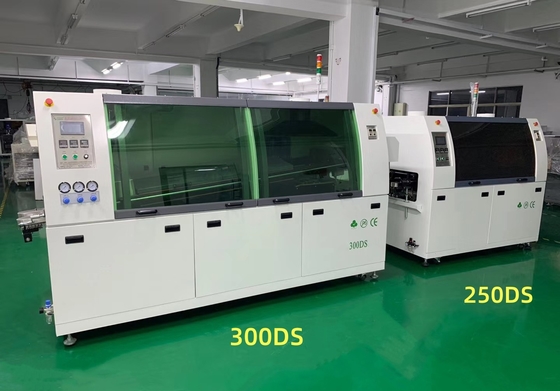

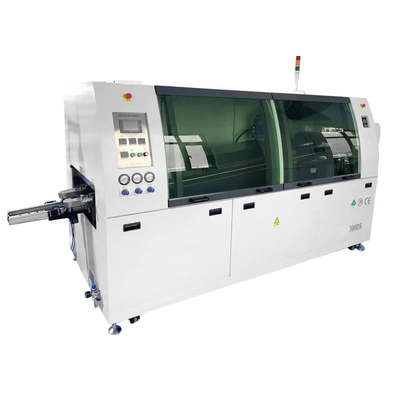

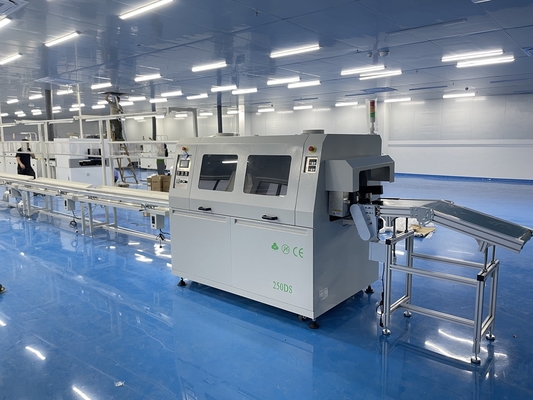

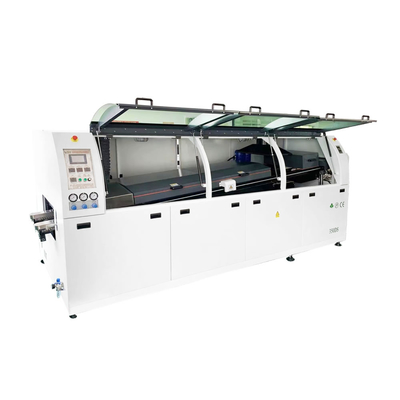

Detail echte foto's:
Ondersteuning en contact:
Kimi Liu
Charmhigh Technology Limited
Mob/ WhatsApp: 0086 135 106 75756
Skype: Kimiliu89
E-mail:Kimi@charmhigh-tech.com
Indien u meer informatie wenst, neemt u contact met ons op via e-mail.
OnzeYouTubekanaal:https://www.youtube.com/@KimiLiuCharmhigh/videos
Service en garantie:
De volledige machine heeft een garantieperiode van 1 jaar vanaf het moment van aankoop en levenslange service.
We leveren altijd reserveonderdelen van machines, fabriek rechtstreeks leveren met garantie.
Wij bieden online Q/A en probleemoplossingsondersteuning en technische adviesdiensten.
We bieden een naverkoopservice.Elke machine is 100% getest voordat ze vertrekt.
