Productdetails:
|
Afmeting: | 2600*1200*1600 mm | Beheerswijze: | Touchscreen |
---|---|---|---|
PCB-afleveringssnelheid: | 0-1,8 m/min | Het verwarmen manier: | Hete lucht |
Kracht: | 3 5-fasenlijnen, 380v 50hz | Luchtbron: | 4-7 kg/cm2 12,5 l/min |
Nettogewicht: | 800 kg | Nummer van de golfsoldering: | 2 |
PCB-breedte: | Maximaal 250 mm | ||
Hoog licht: | Loodvrije Golf solderende Machine,Wave Soldering Machine voor PCB,warmlucht pcb golf soldering machine |
Volledig automatische Loodvrije Wave Soldering Mahchine 250DS voor PCB DIP Productielijn
Beschrijving:
1Automatisch draagkrachtsysteem en automatisch synchrone voedingsfuncties.
2. Solder Pot peak maakt gebruik van frequentie conversie snelheid aanpassing die onafhankelijk de golfhoogte kan regelen.
3. Fluxer systeem met behulp van transversale Japanse spuitstuk, spuitgebied en diepte is verstelbaar.
4De vloeistofsprayer wordt aangedreven door een stappenmotor, kan worden ontmanteld, gemakkelijk schoonmaken en onderhouden.
5. PLC wordt gebruikt om de machine te besturen, om de betrouwbaarheid en stabiliteit van het systeem te waarborgen.
6Voorverwarmers met infrarood verwarmingselement, warmte efficiënt uitgestraald naar het circuit board met snelle ramp up en volledig activeren vloeistofstroom.
7Speciale legering soldeer vingers, versterkt dubbele V-groef.
8De soldeermotor heeft een geïmporteerde hoogfrequente omvormingsmotor met onafhankelijke besturing, stabiele prestaties en een lange levensduur.
9. Voorverwarming doorgang met modulaire ontwerp, voldoen aan de eisen van milieubescherming, veiligheid en gemakkelijk te reinigen.
10.Voorverwarmers gebruiken drie onafhankelijke temperatuurcontroles, zodat
Specificatie:
Model | 250DS |
Hoofdkenmerken | - Aanraakscherm. - Twee secties warmwindverwarming - Dubbele golf. - Zelfreinigende titanium klauwen - Elektrieke tinoven in en uit -Spray swing: stappenmotor |
1- Wave No. | Dubbele golf |
2.PCB-breedte | Maximaal: 250 mm |
3.PCB-breedte | 200 kg |
4. Voorverwarmingslengte | 800 mm (twee secties) |
5.Golfhoogte | 12 mm |
6.Voetlengte van de componenten van het bord | 10 mm |
7.PCB-vervoershoogte | 750 ± 20 mm |
8- Startkracht. | 11 kW |
9.Operatievermogen | 3.5 kW |
10.Kracht van tinovens | 6 kW |
11.Voorverwarmingsvermogen | 5 kW |
12.Motorvermogen | 0.18 kW |
13.controlemethode | Aanraakschermbesturing |
14.De maat van het machineframe | 1800*1200*1500 mm |
15.afmeting | 2600*1200*1600 mm |
PCB-transportsnelheid | 0-1,8 m/min |
Temperatuur van de voorverwarmingszone | Kamertemperatuur -180°C |
Verwarmingsmethode | Warme lucht |
Aantal koelzones | 1 |
Koelmethode | Axial flow ventilator koeling |
Temperatuur van de tinoven | Kamertemperatuur 300°C |
Transportrichting | Links naar rechts |
Temperatuurregelmethode | PID+SSR |
Beheersstand van de machine | Mitsubishi PLC+ touchscreen |
Stroomcapaciteit | Max. 5,2 L |
Besproeiingsmethode | Stapmotor + ST-6 |
Stroomvoorziening | 3-fasige 5-draad; 380V 50HZ |
Luchtbron | 4-7 kg/cm2 12,5 l/min |
Nettogewicht | 800 kg |
PCB-vereiste | |
Beperking van de hoogte van de onderdelen op PCB | 90 mm |
Beperkte voetlengte van onderdelen onder PCB | 10 mm |
Richting van het transport van PCB-platen | Standard van links naar rechts |

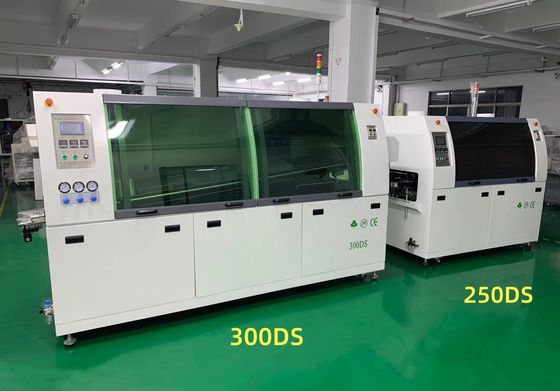

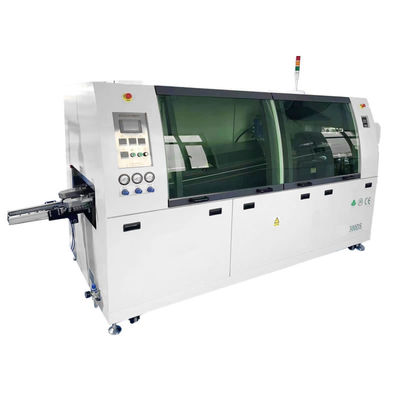

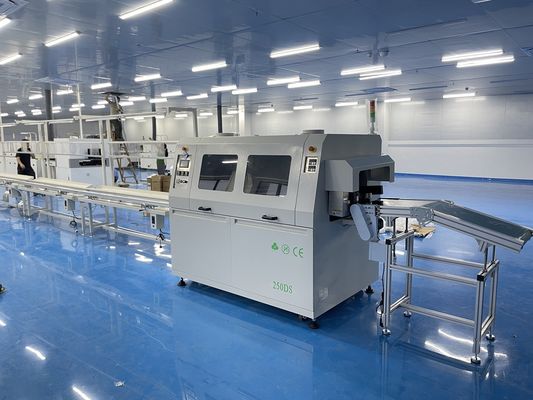

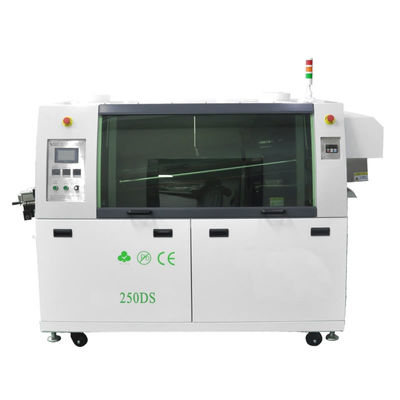

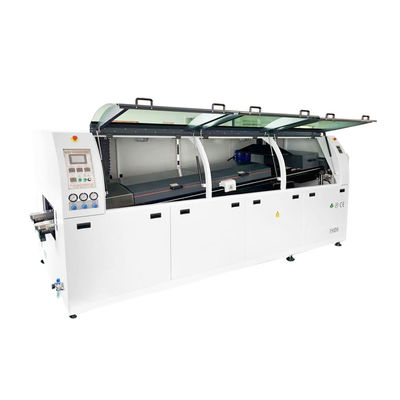

Detail echte foto's:
