Hete SMT-Productielijn CHMT36VA + 3040 Stencilprinter + Terugvloeiingsoven T962A

Hete SMT-Productielijn CHMT36VA + 3040 Stencilprinter + Terugvloeiingsoven T962A
Hete SMT-Productielijn CHMT36VA + 3040 Stencilprinter + Terugvloeiingsoven T962A Hete SMT-Productielijn CHMT36VA + 3040 Stencilprinter + Terugvloeiingsoven T962A Hete SMT-Productielijn CHMT36VA + 3040 Stencilprinter + Terugvloeiingsoven T962A Hete SMT-Productielijn CHMT36VA + 3040 Stencilprinter + Terugvloeiingsoven T962A

Grote Afbeelding :  Hete SMT-Productielijn CHMT36VA + 3040 Stencilprinter + Terugvloeiingsoven T962A

Productdetails:
Plaats van herkomst: CHINA
Merknaam: Charmhigh
Certificering: CE
Modelnummer: 3040 / CHMT36VA/T962A
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 reeks
Prijs: $3480
Verpakking Details: Houten Doos
Levertijd: 2-3 dagen
Betalingscondities: T/T; Western Union
Levering vermogen: 200 PER MAAND

Hete SMT-Productielijn CHMT36VA + 3040 Stencilprinter + Terugvloeiingsoven T962A

beschrijving
Stencilprinter: 300*400mm (3040) Pnpmachine: CHMT36VA (29 Voeder 2 leidt + dubbele visiecamera)
Terugvloeiingsoven: T962A 300*320mm het solderen grootte 1500W Gebruik: Kleine gegroepeerde productie
Hoog licht:

De Lijn van SMT Prodcution

,

3040 Stencilprinter Machine

,

Terugvloeiingsoven T962A

De hete Lijn van SMT Prodcution:  CHMT36VA + 3040 Stencilprinter + Terugvloeiingsoven T962A

Engelstalige Versie Gesteunde 220v/110v/Ce-Verklaring

Kleine SMT-Productielijn:

Hete SMT-Productielijn CHMT36VA + 3040 Stencilprinter + Terugvloeiingsoven T962A 0

1. Printer 3040 van de hoge precisiestencil:

De grootte van de het werklijst 300*400mm
Drukgrootte 250*400mm
Maximum netto kadergrootte 370*470mm
Printermanier hand
Dikte van de substraten 080mm
De werkbank past volume aan 10mm, Horizontale Hoekaanpassing
De hoogte van het drukplatform 220mm
herhaalde nauwkeurigheid ±0.01mm
bepaal de plaats van wijze Benchmark of gatenvorm
Afmeting 540*370*350 mm
Verpakkingsgrootte 660*500*280mm
Gewicht NW.21Kg GW.22Kg



2. CHMT36VA-oogst en plaatsmachine (het werk met externe PC)

Model Chm-T36VA
PCB-gebied 10mm*10mm - 355mm*355mm
X-Y asreis 420*460mm
Z as bewegende waaier 15mm
Plaatsingshoofden 2pcs
Voeders

8mm=22pcs, 12mm=4pcs, 16mm=2pcs, 24mm=1pcs,

Vooric tray=14pcs, user-defined IC-dienblad

Visiesysteem Dubbele camera's (omhoog & benedencamera's)
Aandrijving Closed-loop controlestepper zorgt ervoor het servoaandrijvingssysteem, nooit stap verlies
Z de opsporing van de as zelf-terugkeer Ja, verhinder pijpen het breken
De zelf-terugkeer van de trekkrachtspeld Ja, verhinder trekkrachtspeld het breken
Lekkage van materiële opsporingsmethode Vacuümopsporing, visieopsporing
Opzettende snelheid 4000cph (visie weg); 2800cph (visie)
Opzettende precisie ±0.025mm
Componenten 0402-5050, SOP, QFN, (bandbreedte: 8MM, 12MM, 16MM, 24MM)
Machineafmeting L 960mm * W 705mm * H 335mm
Vacuümpomp -92KPA (2pcs, bouwstijl-binnen, dempen type)
Externe luchtbron Geen behoefte (machine bouwstijl-in stodde vacuümpomp 2pcs)
Externe PC Ja (software compatibel met windows7)
Voltage 220V (110V), 50Hz 60Hz
Netto gewicht 65kg
Compatibele software Altiumontwerper, Protell99SE, STOOTKUSSENS, Kicad, Eagle, Cadint, Ritme Orcad, Allegro Ritme, PROTEUSBACTERIËN. .etc



3. T962A de parameter van de terugvloeiingsoven (nieuw bijgewerkt met ventilator):

Merk: PUHUI

Model: T962A

Voorwaarde: Gloednieuw van Fabriek

Solderend Max Area: 20 X 20 cm

Grootte: 68.4 X 50,4 X 22.5cm

Geschatte Macht:  1500W

Procesperiode:  1~8 min

Levering: AC110V~ AC220V /50 ~60HZ



Beelden als volgt:

1Stencilprinter 3040 (hoge precisie)
Hete SMT-Productielijn CHMT36VA + 3040 Stencilprinter + Terugvloeiingsoven T962A 1

2. CHMT36VA oogst en plaatsmachine met Vision System (behoefte externe PC)

Hete SMT-Productielijn CHMT36VA + 3040 Stencilprinter + Terugvloeiingsoven T962A 2
Hete SMT-Productielijn CHMT36VA + 3040 Stencilprinter + Terugvloeiingsoven T962A 3

Hete SMT-Productielijn CHMT36VA + 3040 Stencilprinter + Terugvloeiingsoven T962A 4



Concurrentievoordelen:
 1. De geschikte software, Ingebed Linux-Systeem van de machine, stabiele de industrie hoofdraad, onafhankelijke verrichting, geen behoefte externe computer, gemakkelijker en geschiktere verrichting, leert snel.
2. In-bouwstijltouch screen, geen behoefte externe monitor, bewaarde ruimte, geschiktere verrichting, USB-ook gesteunde muis.
3. Bovenkant en bodem twee visiecamera's, verbeteren de positie van elke componenten, kunt u het visiebeeld van het scherm voor elke componenten bekijken. (maximum componentengrootte 22*22mm)
4. Het heeft flexibele PCB-het vastklemmen inrichting, geschikt voor verschillende grootte van PCB.
5. Het steunde het dienblad van douaneic, IC-kan het dienblad op machinelijst worden bevestigd.
6. Twee het opzetten hoofden met de Pijpen van 2pcs Juki, Juki-pijp binnen magneet, zodat het kunnen door vinger, geen behoefte worden verwijderd om met moersleutel, hoek -180 graad van de pijpenomwenteling aan +180 graad te demonteren.
7. Alle-in-één machine, 29pcs-voeders inbegrepen in machine, geen behoefte om andere delen, machine te kopen is klaar te werken.
8. Z de asopsporing, de trekkrachtnaald van de machine keert automatisch naar oorsprong terug om gebroken pijpen te vermijden.

9. Maximum steun 5mm van de hoogtecomponent.
10. Closed-loop controle, X, y-As met codeur, uit geen stap.
11. PCB door twee componentenpositie wordt gekalibreerd, dan rust componenten die zal automatisch worden gekalibreerd.
12. De auto kalibreert teken 2 punten, zal het autokaliberbepaling vóór elke het lopen zijn, elke PCB ervoor zorgen precies opzettend.
13. Met vacuümopsporing, met het automatische voeden, als één component bochtig zuigt, zal het het automatisch aan stortingsgebied werpen, dan oogst nieuwe opnieuw op te zetten.

14. Met visieopsporing, zal de camera de autohoek van de correctiecomponent en op PCB-raad juiste plaats plaatsen. Als hoofden die geen componenten, camera de opnemen het zullen ontdekken en zullen terugkeren opnieuw te plukken, 3 keer niet plukkend, machine zullen alarmeren en zullen ophouden, na leveringsmateriaal, dan blijf werkend, geen behoefte om opnieuw te beginnen over.

15. Komt met bekeerlingshulpmiddel (PC-versie), geven het werkdossier in computer uit en laden het werkdossier in machine door USB-poort, snel en geschikt.
16. De steun panelized raad.
17. Als u PCB-geen dossier hebt, kunt u een nieuw het werkdossier aan programma in machine direct creëren.

18. Steun enige stap.

19. De steun sneed materiaal van de banden het bulk materiële buis.

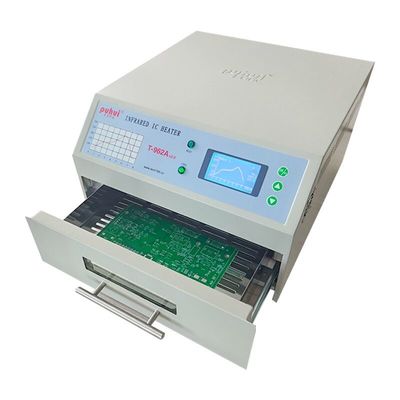

 3. Terugvloeiingsoven T962A (NIEUW TYPE met uitlaat)

Hete SMT-Productielijn CHMT36VA + 3040 Stencilprinter + Terugvloeiingsoven T962A 5

  Waarom kies Charmhigh?
1.Professional desgin en bewaarde ruimte.
2. gebruikersvriendelijke verrichting, geen ingenieur van behoefte professionele SMT, entry-level apparaat
3.One machine - Geïntegreerde verrichting, geen behoefte extra pomp of PC of om het even welke ondersteunende faciliteit
4.High de nauwkeurigheid en de betrouwbaarheid, maken omhoog de afvalligheid van het handwerk
5.Cost efficiënt, verminder uitgave om een professionele automatische SMT-productielijn te bezitten
6.International uitdrukkelijk met de huis-aan-huisdienst, 3-5 werkdagenlevering
7.Especial voor laboratoriumonderzoek en ontwikkeling, steekproeven, om eender welke octrooien en ontwerpenrevealment te vermijden.

8.One de machine gelijk aan 5 solderende gemakkelijke personeelsleden, leidt en kosten-bewaard. Goed voor kleine gegroepeerde productie.

9.Charmhigh is fabriekslevering, worden elk van onze machinesdelen onderzocht en vervaardigend door ons. De de na-dienstvervangstukken houden nooit op.

10. Charmhigh is een professionele fabrikant van SMT-Oogst en Plaatsmachine sinds 2009. Al software wordt onderzocht door ons.

Hete SMT-Productielijn CHMT36VA + 3040 Stencilprinter + Terugvloeiingsoven T962A 6

Hete SMT-Productielijn CHMT36VA + 3040 Stencilprinter + Terugvloeiingsoven T962A 7

Q1: Wat is de productietijd van uw producten? (Hoe lang u mijn goederen moet voorbereiden?)

A: 2-3 dagen voor 1-3 eenheidsmachine. 5-15 die dagen voor massaproduktieorden (op verschillende hoeveelheden worden gebaseerd).



Q2: Hoe u mijn goederen aan me zult leveren?

A: Wij verschepen gewoonlijk door internationaal uitdrukken zoals DHL, UPS, Fedex, snel wordt TNT om onze klanten toe te laten hun goederen. Voor grotere hoeveelheid, schip door de lucht of door overzees.



Q3: Hoe lang moet ik vóór mijn goederen aankomen wachten?

A: 3-7 dagen voor internationale uitdrukkelijk. 5-8 dagen voor luchtvervoer. 20-40 dagen voor overzees vervoer.



Q4: Wat is uw productkwaliteit?

A: Onze grondstoffen worden gekocht van gekwalificeerde leveranciers, beste qaulity in China. En onze ingenieurs allen meer dan 20 jaar expereinces in Machines hebben, verzekeren goede kwaliteit en functies. Nu koppelt de Kwaliteit van CharmHigh en is beter dan andere merken in China terug.





De standaardpakketdienst:
Het pakket van onze P&Ps is standaard de uitvoer houten pakket om de schade tijdens het vervoer te vermijden.



De vervoersdienst:

Voor pakket onder 200 kg, kunt u DHL, Fedex gebruiken of ander exprespostbedrijf, voor grote hoeveelheden, u kon overzeese levering gebruiken.


Garantie:



De volledige machine heeft een garantieperiode van 1 jaar vanuit de tijd van aankoop en leven de dienst.
Wij verstrekken altijd vervangstukken van machine, fabrieks betrouwbare directe levering.
Wij verlenen de online dienst van Q/A en van het van de het oplossen van problemensteun en technische advies.

Verleen de één tot één naverkoopdienst.

Elke machine100% test goed vóór schip uit.
