De Oogst van CHMT36VA SMD en Plaatsmachine, van het de Plaatsingsmateriaal van Smt van de Lijstbovenkant de Trillingsvoeder

De Oogst van CHMT36VA SMD en Plaatsmachine, van het de Plaatsingsmateriaal van Smt van de Lijstbovenkant de Trillingsvoeder
De Oogst van CHMT36VA SMD en Plaatsmachine, van het de Plaatsingsmateriaal van Smt van de Lijstbovenkant de Trillingsvoeder De Oogst van CHMT36VA SMD en Plaatsmachine, van het de Plaatsingsmateriaal van Smt van de Lijstbovenkant de Trillingsvoeder De Oogst van CHMT36VA SMD en Plaatsmachine, van het de Plaatsingsmateriaal van Smt van de Lijstbovenkant de Trillingsvoeder De Oogst van CHMT36VA SMD en Plaatsmachine, van het de Plaatsingsmateriaal van Smt van de Lijstbovenkant de Trillingsvoeder

Grote Afbeelding :  De Oogst van CHMT36VA SMD en Plaatsmachine, van het de Plaatsingsmateriaal van Smt van de Lijstbovenkant de Trillingsvoeder

Productdetails:
Place of Origin: China
Merknaam: Charmhigh
Certificering: CE
Model Number: CHMT36VA
Document: CHMT36VA.pdf
Betalen & Verzenden Algemene voorwaarden:
Minimum Order Quantity: 1pcs
Prijs: $3300 inclduding shipping DHL
Packaging Details: Packed in 5cm EPE foam firstly, and then reinforced with wooden case for outer packing
Delivery Time: 2-3 working days after received your payment
Betalingscondities: T/T, Western Union, MoneyGram
Levering vermogen: 100 stuks per maand
Contact

De Oogst van CHMT36VA SMD en Plaatsmachine, van het de Plaatsingsmateriaal van Smt van de Lijstbovenkant de Trillingsvoeder

beschrijving
Positionering: Positionering van de camera met dubbel zicht Grootte van machine: L 855mm*W 535mm*H 335mm
PCB-Gebied: 10 mm*10 mm~355 mm*355 mm Het werk precisie: ± 0,025 mm
Montage snelheid: 2800cph (zicht aan); 4000cph (zicht uit)
Markeren:

CHMT36VA de Oogst van de lijstbovenkant en Plaatsmachine

,

De Plaatsingsmateriaal van Smt van de lijstbovenkant

,

De Oogst van CHMT36VA SMD en Plaatsmachine

29 Voeders 2 koppen Visiecamera CHMT36VA (Externe PC-besturing)

Desktop SMT pick and place machine, kleine productie, prototyping

SMD-oppervlakmontage Engelse versie 110v 220v CE goedgekeurd


Werkvideo:

CHMT36VA werkvideo uit Italië:
Ik heb het over de dood van mijn vader.

CHMT36VA Plaatsing van LED - productievideo:
Ik heb een paar foto's gemaakt.


Beschrijving:

CHMT36VA is een op visie gebaseerde desktop pick and place machine die een externe pc moet aansluiten op een Windows 7-systeem.Deze kleine platformmachine is voorzien van een vooruitstrevend gezichtssysteem., gesloten lus besturing, 29pcs materiaal stapels. hoge precisie en eenvoudige bediening software. het is compatibel met alle verschillende soorten componenten 0402-5050,SOP, QFN, TQFP...zeer geschikt voor voor prototype bouwers, hobbyisten, ontwikkelaars, en ontwikkelingsgroepen en kleine batch productie, je hoeft alleen maar om een computer die USB-poort heeft voorbereiden.


Koop het bij onzeonline winkelmet de laagste prijs direct:

CHMT36VA+vibratievoeder: Het is niet de bedoeling van de wet dat de vergunning wordt verleend voor de vergunning van de vergunninghouder, maar dat de vergunning wordt verleend aan de vergunninghouder.


Hoofdparameter

Model CHM-T36VA
PCB-oppervlak 10 mm*10 mm - 355 mm*355 mm
X- en Y-as Reis 420*460 mm
Z-as bewegende bereik 15 mm
Placement heads 2 stuks
Voedingsmiddelen

8 mm = 22 stuks, 12 mm = 4 stuks, 16 mm = 2 stuks, 24 mm = 1 stuks,

Voorste IC-bak = 14 stuks, door de gebruiker gedefinieerde IC-bak
Ziensysteem Dubbele camera's (op- en afkamera's)
Rijden Gesloten-loop besturing stepper servo aandrijving systeem, zorg ervoor dat nooit stap verliezen
Z-as zelf terugkeer detectie Ja, voorkomen dat sproeiers breken
Pull-pin zelf teruggave - Ja, dat klopt.
Lekken van de materiaaldetectiemethode Vacuümdetectie, zichtdetectie
Montage snelheid 4000 pk/uur (uitgeschakeld); 2800 pk/uur (aan)
Montageprecisie ± 0,025 mm
Componenten 0402-5050,SOP,QFN, ((bandbreedte: 8MM,12MM,16MM,24MM)
Afmetingen van de machine L 960 mm * W 705 mm * H 335 mm
Vacuümpomp -92KPA (2 stuks, ingebouwd, zwakke type)
Externe luchtbron Geen noodzaak (machine ingebouwde stille vacuümpomp 2pcs)
Externe pc's Ja (software compatibel met windows7)
Spanning 220V (110V),50Hz
Compatibele software Altium ontwerper, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS... enz.
Bruto gewicht 70 kg / 107 * 78 * 50 cm / 0,41 m3


Toepassingssector:
Europese Unie, Europese Unie, Europese Unie, Europese Unie, Europese Unie, Europese Unie, Europese Unie, Europese Unie, Europese Unie, Europese Unie, Europese Unie, Europese Unie, Europese UnieInternet of Things (IOT) industrie en militaire industrie, enz.

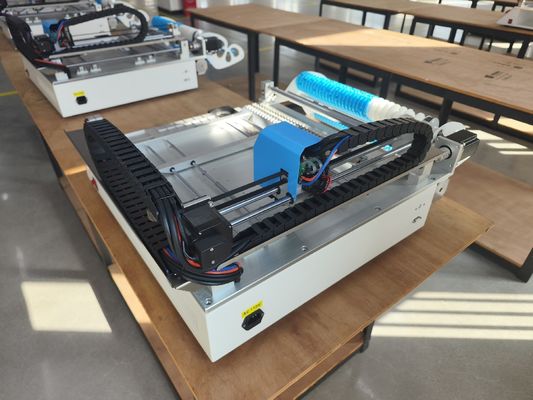

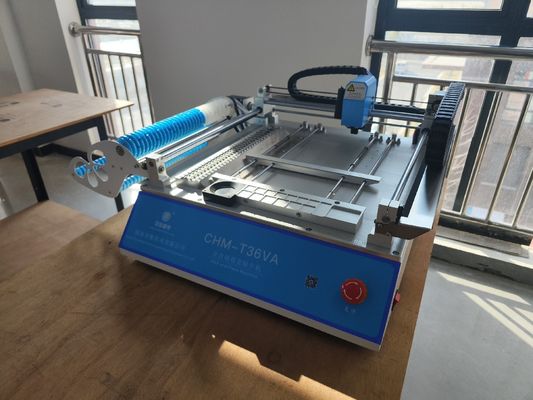

CHMT36VA Met geïnstalleerde trillingsvoeder:


De Oogst van CHMT36VA SMD en Plaatsmachine, van het de Plaatsingsmateriaal van Smt van de Lijstbovenkant de Trillingsvoeder 0

De Oogst van CHMT36VA SMD en Plaatsmachine, van het de Plaatsingsmateriaal van Smt van de Lijstbovenkant de Trillingsvoeder 1

De Oogst van CHMT36VA SMD en Plaatsmachine, van het de Plaatsingsmateriaal van Smt van de Lijstbovenkant de Trillingsvoeder 2

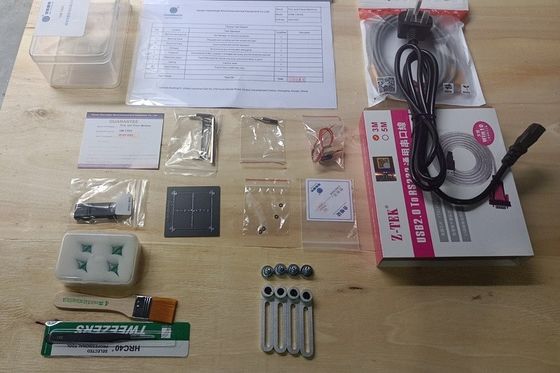

Standaard accessoires voor CHMT36VA:

1) SMT Desktop Pick and Place Machine CHMT36VA*1

2) Juki spuitstuk: in totaal 4 stuks (503, 504, 505, 506 maat)
3) 8G USB flash 1
4) Stroomkabel: 1
5) Trekkers: 2
6) Spiraal voor trekpinnen:1
7) Vet: 1
8) Hex sleutel: 6
9) Pinzet: 1
10) Borstel: 1
11) Engels gebruikershandleiding: 1

12) Trillingsvoeder: 1


Garantie:

De volledige machine heeft een garantieperiode van 1 jaar vanaf het moment van aankoop en levenslange service
De Commissie is van mening dat de Commissie in de eerste plaats de mogelijkheid moet bieden om de in het kader van het programma vastgestelde doelstellingen te bereiken.
Wij bieden online Q/A en probleemoplossingsondersteuning en technische adviesdiensten.
Een naverkoopservice aanbieden.Elke machine is 100% getest voordat ze vertrekt.
Technische ondersteuning:
Kimi WhatsApp & Mob: 0086 135 106 75756
E-mail: kimi@charmhigh-tech.com
Volg ons op YouTube:https://www.youtube.com/@KimiLiuCharmhigh/videos
