Productdetails:
|
| Heads: | 6pcs(with 19pcs nozzle auto-change position) | PCB size: | 350mm(L) * 300mm(W) |
|---|---|---|---|
| Speed: | 27800 CPH (best condition under our company) | Feeder: | Support 50pcs NXT electric feeder |
| Component: | 01005, 0201,0402,-5050, SOP, QFN,BGA to 36*36mm larger components | Max component height: | 12mm |
| Camera: | IC camera: 1pcs (36x36mm); Flying camera: 6pcs (16x16mm); MARK camera: 2pcs | PCB delivery: | 3 pieces auto delivery with rails, width can be adjusted by software |
| Dimension: | 890mm(L)x1450mm(W)x1500mm(H) | Power supply: | AC220V (50 Hz, single phase) |
| Feeder type: | Fuji NXT electric feeder | Motor: | Panasonic servo motor |
| PCB thickness: | 0.6-3.5mm | Net weight: | 900kg |
Deze pick-and-place machine is compact en schattig, maar toch ongelooflijk krachtig.
Smal ontworpenHigh Precision TC06 Module SMT Pick and Place Machine6 Hoofden 50 voeders, steun 01005CPK> 1.0
89 cm breed, geschikt voor de meeste kantoordeuren en liften!
Charmhigh TC06 parameters:
| Afmetingen |
890 mm ((L) x 1450 mm ((W) x 1500 mm ((H)
|
| Gewicht | 900 kg |
| Stroomvoorziening | AC220V (50Hz, enkelfasig), 3kW |
| Air Supply | 0.5MPa ~ 0.7MPa |
| Vacuümgeneratie | ingebouwde vacuümpomp |
| Montagehoofd | 6 |
| Verhoogde snelheid | 27800 pk/uur (optimaal) |
| Toenemende nauwkeurigheid | ±0,04 mm CPK≥1.0 |
| Hoogte van het onderdeel | ≤ 12 mm |
| Type onderdeel | Met uitzondering van resistorcondensator, cilindrische diode, aluminium condensator, SOT, SOP, QFP, QFN, BGA, enz. |
| PCB-dikte | 0.6 mm~3.5 mm |
| PCB-grootte | 350 mm ((L) x 350 mm ((W) |
| PCB-transport | Automatisch vervoer met drie tracks, PCB-ondersteunend apparaat |
| Verandering van het spuitstuk | Automatische vervanging van het sproeiersysteem (sproeiersysteem met 19 gaten) |
| Controlesysteem | Ingebouwde industriële computer (Windows-systeem) met monitor, toetsenbord en muis |
| Aandrijfsysteem |
X&Y-as aangedreven doorServomotoren van Panasonic |
| Vervoerstelsel | Grondschroeven + lineaire leidingen |
| Voedingssysteem | 50 NXT 8 mm standaardvoederstapels (ook geschikt voor IC-bak en stokvoeder) |
| Visie-systeem | Vliegcamera x 6 (toepasselijke grootte van het onderdeel: 16mmx16mm); IC-camera x 1 (toepasselijke grootte van het onderdeel: 36mmx36mm); Merkcamera x 2 |
1Modelnummer: TC06
2Charmhigh.
3Hoofdconfiguratie:Volledig automatisch in-line + automatische PCB-levering + 6 koppen 50 voeders + (xy) ± 0,04 mm CPK>1.0 + X&Y-as aangedreven door Panasonic servomotor + automatische spuitstukverander + 9 camera's + Aardschroef & Lineaire gidsen +Thermische compensatie + optimale snelheid: 27800CPH
4Voeder: Fuji Electric voeder (afzonderlijk kopen)
5. PCB-oppervlakte:350 mm ((L) * 300 mm ((W)
6. Komt met computer & toetsenbord & muis met Windows systeem
7. Component: 01005/ 0201/ 0402 / 0603-5050/ diode/ triode/ SOP/ QFP/ QFN/ BGA/ LED... tot maximaal 36*36mm IC
8Afmeting: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, enkelfasig)
9. Levertyd: 5-7 werkdagen
10- Levering: per zee / ophalen van onze fabriek rechtstreeks / verzenden naar China magazijn
11Betalingswijze: bankoverschrijving (T/T)
12Verpakking: plywooddoos
Charmhigh YouTube kanaal: https://www.youtube.com/@KimiLiuCharmhigh/videos
Deellijst:
| Posten | Hoeveelheid | Posten | Hoeveelheid |
| TC06 Vervangingsmachine | 1 | smeerolie | 1 |
| met een vermogen van niet meer dan 10 kW | 8 | Filter | 4 |
| Gereedschapskist | 1 | Snelle aansluiting | 1 |
| Garantie kaart | 1 | Muispad | 2 |
| Gebruikershandleiding | 1 | Stroomkabel | 2 |
| Testverslag | 1 | Klavier | 1 |
| Borstel | 1 | Muispad | 1 |
| Tweezer | 1 | LCD | 1 |

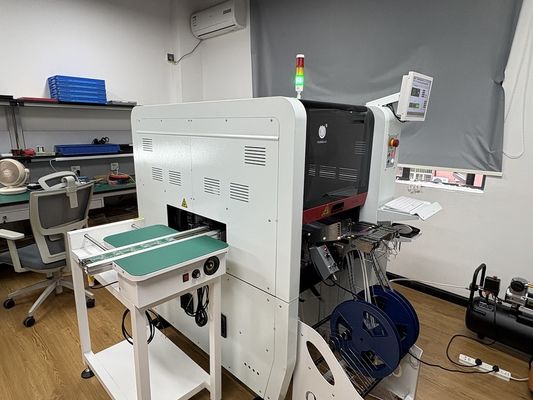

Charmhigh TC06, 6-kop 50-voeder: (breedte 890 mm)
Gegote ijzer geïntegreerde gietvorming, ultra-sterke röntgenstraling structuur.
Voordelen van TC06:
- Het ondersteunen van CPK is een belangrijke sleutel voor de keuze van een pick and place machine, waardoor het SMT-productieproces stabieler wordt.
-ANC: Automatische wisseling van sproeiers, sproeiers kunnen automatisch worden toegewezen volgens de componenten, waardoor SMT-productie intelligenter en efficiënter wordt.
-Hoogprecisie universele montagehoofd: één machine kan met hoge stabiliteit voldoen aan de montagebehoeften van verschillende onderdelen
- Gegote ijzeren basisstructuur, de pick and place machine draait soepel bij hoge snelheid, beter dan marmer.
- De door de Panasonic servomotor aangedreven X&Y-as zorgt voor de langdurige stabiliteit en precisie van de machine.
Machine-specifieke oplossingen voor pijnpunten: "Het vervangen van sproeiers maakt mijn team gek"
De automatische spuitstukverander verwerkt 6 soorten in 30 seconden.
Machinespecifieke oplossingen voor pijnpunten: "Onze werkplaatslift is te klein"
890mm Slim Body past bij standaard liften ∙ zonder demontage!
Machinespecifieke pijnpuntoplossingen:
"De zomerhitte verpest de plaatsing nauwkeurigheid"
Smart Thermal Compensation houdt de hele dag ±0,01 mm.
Machinespecifieke pijnpuntoplossingen:
"Voederlijning eet productietijd op"
Laser Auto-Kalibratie 50 voeders in 5 minuten.
Machinespecifieke pijnpuntoplossingen:
"Terwijl anderen schudden, blijven we stabiel: Dual-motor stabiliteit voor een foutloze hoge snelheid plaatsing".
Eindelijk een machine die niet vibreert van kleine chips bij het haasten van bestellingen.
Machinespecifieke pijnpuntoplossingen:"Het instellen van nieuwe componenten duurt uren"
Vooraf geladen bibliotheek van gemeenschappelijke componenten ️ sleep en laat vallen om te starten.
Machinespecifieke pijnpuntoplossingen:"De machine gaat stil, en dat maakt onze deadlines te kort"
De TC06 werkt als drie machines.
Machinespecifieke pijnpuntoplossingen:"De opleiding van nieuwe operators duurt maanden"
Eenvoudige interface ∙ iedereen kan het in 1 uur uitvoeren.
Montage monsters:
Charmhigh fabriek directe levering:
Service en garantie:
De volledige machine heeft een garantieperiode van 1 jaar vanaf het moment van aankoop en levenslange service.
We leveren altijd reserveonderdelen van machines, fabriek rechtstreeks leveren met garantie.
Wij bieden online Q/A en probleemoplossingsondersteuning en technische adviesdiensten.
We bieden een naverkoopservice.Elke machine is 100% getest voordat ze vertrekt.
