De Oogst van Charmhighsmt en Plaatsmachine 4 Hoofden 50 Voedersoem

De Oogst van Charmhighsmt en Plaatsmachine 4 Hoofden 50 Voedersoem
Charmhigh SMT Pick And Place Machine 4 Heads 50 Feeders OEM
De Oogst van Charmhighsmt en Plaatsmachine 4 Hoofden 50 Voedersoem De Oogst van Charmhighsmt en Plaatsmachine 4 Hoofden 50 Voedersoem De Oogst van Charmhighsmt en Plaatsmachine 4 Hoofden 50 Voedersoem De Oogst van Charmhighsmt en Plaatsmachine 4 Hoofden 50 Voedersoem De Oogst van Charmhighsmt en Plaatsmachine 4 Hoofden 50 Voedersoem

Grote Afbeelding :  De Oogst van Charmhighsmt en Plaatsmachine 4 Hoofden 50 Voedersoem

Productdetails:
Plaats van herkomst: China
Merknaam: Charmhigh
Certificering: CE
Modelnummer: Chm-650 (4 hoofden + 50 voeders)
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: Negotiation
Verpakking Details: houten doos
Levertijd: 2-3 werkdagen
Betalingscondities: T/T, Western Union

De Oogst van Charmhighsmt en Plaatsmachine 4 Hoofden 50 Voedersoem

beschrijving
Hoofden: 4pcs Maximum PCB-grootte: 450mm*300mm
VOEDER: De Voeder van steun50pcs YAMAHA cl/Elektrische Voeder Precisie: 0.015mm
Afmeting: 1280 (L) *1190 (W) *1050 (H) MM Camera's: 6pcs kleine grote camera+2 het tekencamera van camerea+1
motor: De servomotor van Panasonic Componenten: 0201, 0402~5050, SOPPEN, QFN, BGA, PLCC, LEIDDEN
Netto gewicht: 310Kg Autoveranderingspijp: Ja, met pijpbibliotheek 19 gat
Hoog licht:

De Oogst van Charmhighsmt en Plaatsmachine

,

4 de Oogst van hoofdensmt en Plaatsmachine

,

Charmhigh smt spaander mounter

Charmhigh Geavanceerde SMT-Oogst en Plaatsmachine 4 Hoofden 50 Voeders


Chm-650 Hoofdlijnen:

1. Modelaantal: Chm-650

2. Merk: Charmhigh

3. Hoofdconfiguratie: Desktoptype + de autolevering van PCB + 4 Hoofden 50 voeders + de servomotor van Panasonic + autopijpwisselaar + Balschroef + lineair gidsspoor + 7 camera's + gloednieuwe slimme software

4. Voeder: 2 opties: De elektrische voeder van Yamaha/pneumatische voeder (voedersaankoop afzonderlijk)

5. Maximum PCB-gebied: 400*350mm; Maximum componentenhoogte: 12mm

6. Komt met computer & toetsenbord & muis met Vensterssysteem

7. Component: 0201, 0402-5050, SOPPEN, QFN, TQFP, BGA… ENZ.

8. Afmeting: 1280 (L) *1190 (W) *1050 (H) mm, AC220V/110v (50/60Hz)

9. Levertijd: 7-10 werkdagen

10. Levering: door DHL/door de lucht/door overzees/verbeter direct van onze fabriek/verzend naar het pakhuis van China

11. Betalingswijze: directe overboeking (T/T)

12. Verpakking: triplexdoos



Chm-650 de opzettende 0201 0402 videoverbinding van TQFP 128pin Youtube:
https://youtu.be/PdjjR7lc56Q




Chm-650 Specificaties

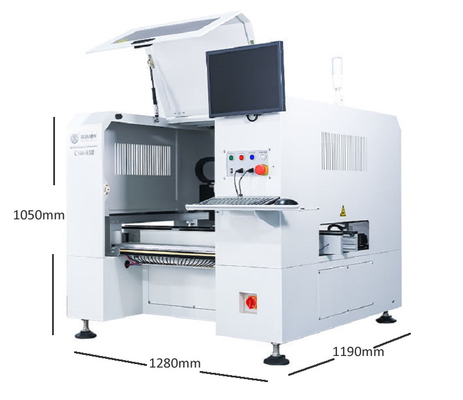

Afmetingen 1280mm (L) x1190mm (W) x1050mm (H)
Gewicht 310kg
Voeding AC220V/110V (50Hz, 1 fase), 2.1kW
Luchtlevering 0.5MPa ~ 0.7MPa
Vacuümgeneratie Vacuümgenerator
Opzettend Hoofd 4 hoofden
Opzettende Snelheid (optimaal) 10000cph
Opzettende Nauwkeurigheid ±50μm@μ±3σ/chip
Controlenauwkeurigheid 5μm
Componentenhoogte 12mm
Componententype

0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, enz.

(weerstand/condensator/diode/triode/LED/IC, enz.)

PCB-Dikte 0.6mm~3.5mm
PCB-Grootte 400mm (L) x350mm (W)
PCB-het Vervoeren 3-sectie-spoor het automatische vervoeren
Pijpverandering Automatische pijpverandering (19-gat pijpbibliotheek)
Controlesysteem

Ingebouwde industriële computer (Vensterssysteem)

uitgerust met monitor, toetsenbord, en muis

Aandrijvingssysteem X&Y as door servomotoren wordt gedreven die; de goedkeuring van flexibele S-curveversnelling en vertraging
Transmissiesysteem Balschroef + lineaire gids
Het voeden Systeem

50 Yamaha 8mm standaard pneumatische/elektrische voedergroeven

(ook geschikt voor IC-dienblad en stokvoeder)

Vision System

Momentopname camerax4 (toepasselijke componentengrootte: 16mmx16mm);

IC camerax1 (toepasselijke componentengrootte: 36mmx36mm);

Teken camerax2



Eigenschap die van chm-650 SMT Machine opzetten

  • De verrichting is eenvoudig en gemakkelijk om met Chinese verrichtingsinterface te begrijpen.
  • Uitgerust met het plaatsende systeem van CCD, automatische visie plaatsende compensatie, correctie van de afwijking van de raadsvooruitgang.
  • Het super-grootte dragende spoor is geschikt voor PCB-raad van diverse grootte.
  • De de injectieklep van de niet-contacthoge snelheid realiseert de ononderbroken beweging van het het het uitdelen hoofd en hoge rendement.
  • Het gebruik van injectiekleppen brengt hoge betrouwbaarheid en consistentie van het uitdelen, evenals hoge productiviteit en materieel gebruik
  • Toezicht in real time op lijmhoeveelheid, automatische herinnering voor lage lijmhoeveelheid
  • Vorm een industrieel controlesysteem met een hoge snelheid met hoge capaciteit SSD, snelle toegang om de snelheid van de systeemreactie te verzekeren

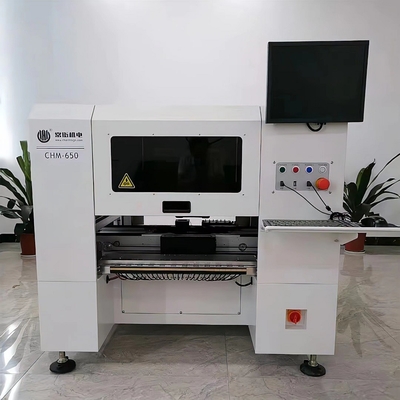

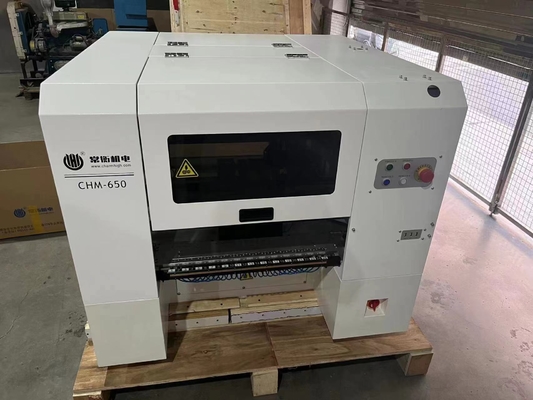

100% echte foto's:



De Oogst van Charmhighsmt en Plaatsmachine 4 Hoofden 50 Voedersoem 0


Elke steunden de zij25pcs-voeders, totale 50pcs-bandvoeders:  (De elektrische voeder van Yamaha + pneumatisch beide geschikt)

8/12/16/24/32/44mm de voeder, stokvoeder, IC-gesteund dienblad, deze delen moet zijn afzonderlijk purcahsed.


De Oogst van Charmhighsmt en Plaatsmachine 4 Hoofden 50 Voedersoem 1



De Oogst van Charmhighsmt en Plaatsmachine 4 Hoofden 50 Voedersoem 2

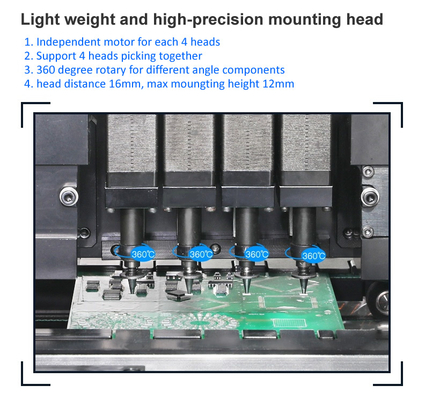

4 hoofden met Samsung-Pijpen:
De Oogst van Charmhighsmt en Plaatsmachine 4 Hoofden 50 Voedersoem 3


Gelieve van nota te nemen:
De oogst en plaatsmachine is volledige reeks met alle toebehoren inbegrepen in het pakket.

U moet voeders afzonderlijk kopen en compressor met 10mm buitendiameterpijp die (lucht voor pneumatische voeders leveren) moeten voorbereiden, opnemend de pijp op het achtereind van machine.
Gelieve te kopen deze machine met vertrouwen.
Geniet van met uw oogst en plaats machine!



De dienst & Garantie:
De volledige machine heeft een garantieperiode van 1 jaar vanuit de tijd van aankoop en leven de dienst.
Wij verstrekken altijd vervangstukken machines, fabrieks betrouwbare directe levering.
Wij verlenen de online dienst van Q/A en van het van de het oplossen van problemensteun en technische advies.
Verleen de één tot één naverkoopdienst. Elke machine 100% testte goed alvorens uit te verschepen.
