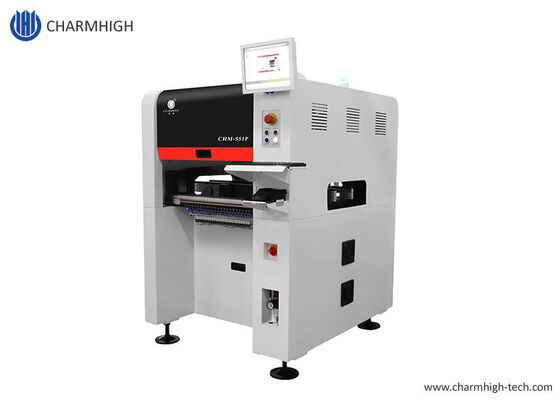

Gietijzeren structuur 4-kops CHM-551P SMD pick-and-place-machine

Gietijzeren structuur 4-kops CHM-551P SMD pick-and-place-machine
Cast-iron Structure 4-head CHM-551P SMD Pick and Place Machine
Gietijzeren structuur 4-kops CHM-551P SMD pick-and-place-machine Gietijzeren structuur 4-kops CHM-551P SMD pick-and-place-machine Gietijzeren structuur 4-kops CHM-551P SMD pick-and-place-machine Gietijzeren structuur 4-kops CHM-551P SMD pick-and-place-machine Gietijzeren structuur 4-kops CHM-551P SMD pick-and-place-machine

Grote Afbeelding :  Gietijzeren structuur 4-kops CHM-551P SMD pick-and-place-machine

Productdetails:
Plaats van herkomst: China
Merknaam: Charmhigh
Certificering: CE
Modelnummer: CHM-551P
Document: Charmhigh CHM-551P - Catalo...og.pdf
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: $9000
Verpakking Details: Houten kist
Levertijd: 2-3 dagen
Betalingscondities: T/T, Western Union
Levering vermogen: 30 per maand
Contact

Gietijzeren structuur 4-kops CHM-551P SMD pick-and-place-machine

beschrijving
Max PCB -maat: 350 mm (L) x 280 mm (B) (standaard) Voeder: 50pcs Yamaha-Voeders (pneumatische & elektrische voeder)
Besturingssysteem: Linux -systeem Fiduciaire kaliberbepaling: De auto kalibreert Tekenpunt
Hoogte van het onderdeel: 12 mm Montagesnelheid: 14400 cph
Netto gewicht: 310 kg MONDSTUK: Auto spuitstuk wisseler met 13pcs spuitstuk bibliotheek
Dimensie: 1020 mm (L) x 1180 mm (B) x 1450 mm (H) Montage nauwkeurigheid: (XY) ±0,035 mm CPK≥1,0

Gietijzeren Structuur 4-kop CHM-551P SMD Pick and Place Machine
Productoverzicht

Upgrade CHM-551P 4-kop SMT pick and place machine van Charmhigh (bijgewerkt van CHM-551)

Hogere snelheid 14400 CPH, hogere precisie 0201~30*30mm gebied, gietijzeren frame met hoge stabiliteit. Zeer stabiel met hoge precisie, 0201 perfecte massaproductie, het beste 4-kop model in China.

Automatische PCB-conveyor, 50 feeders 4-kop SMT pick and place robot. CHM-551P SMT Pick and Place Machine (met Auto Nozzle Change) voor SMT Batch Productie. 0201 ondersteund. CPK Test ondersteuning. Economische oplossing voor SMT assemblage, kleine batch productie.

Bijgewerkte functies vergeleken met CHM-551
  • Hogere snelheid, van 11500CPH naar 14400CPH
  • Gietijzeren frame, hogere stijfheid
  • Strak ontwerp, mooie uitstraling
CHM-551P Specificaties
Afmetingen 1020mm(L) x 1180mm(B) x 1450mm(H)
Gewicht 556kg
Voeding AC220V (50Hz, enkelfasig) 1.5kw (gemiddeld vermogen 350w)
Luchttoevoer 0.5MPa ~0.7MPa
Vacuüm Generatie Ingebouwde vacuümpomp
Aantal Montagekoppen 4 koppen
Montagesnelheid 14400CPH (optimaal)
Montage Precisie (XY)±0.035mm; CPK≥1.0
Component Hoogte 12mm
Component Type 0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, etc. (weerstand/condensator/diode/triode/LED/IC, etc.) 0201 tot grotere componenten van 30*30mm
PCB Dikte 0.6mm~3.5mm
PCB Grootte 350mm(L)x270mm(B) (Standaard); 600mm(L)x350mm(B) (Optioneel)
Nozzle Wissel Automatische nozzle wissel (13-gaats nozzle bibliotheek)
Besturingssysteem Linux systeem, uitgerust met monitor, toetsenbord en muis
Aandrijfsysteem X&Y-assen aangedreven door servomotoren; flexibele S-curve acceleratie en deceleratie
Transmissiesysteem Kogelomloopspindel + lineaire geleiding
Voedingssysteem 50 Yamaha 8mm standaard pneumatische/elektrische feeder stacks (ook geschikt voor IC-tray en stick feeder)
Vision Systeem Snapshot camera x4 (component grootte toepasbaar: 14mm×14mm); IC camera x1 (component grootte toepasbaar: 30mm×30mm); Mark camera x2
Productafbeeldingen

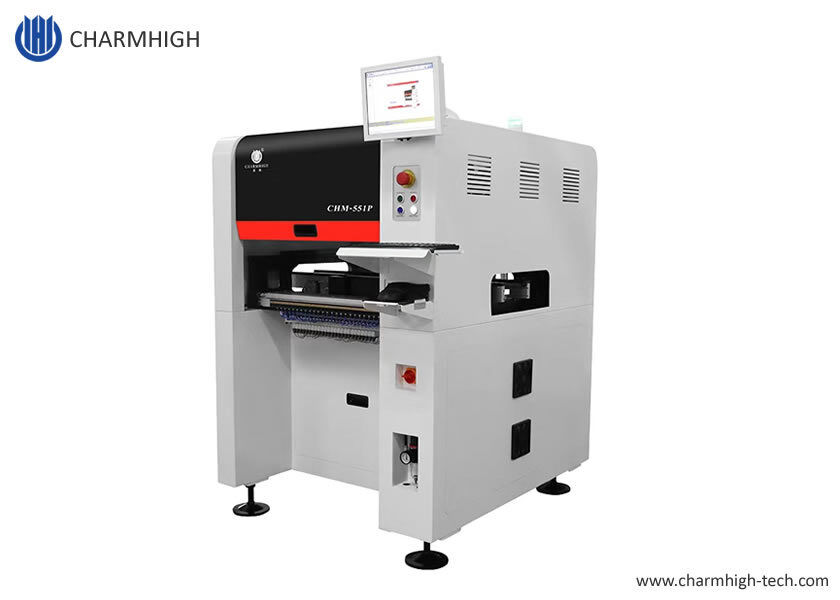

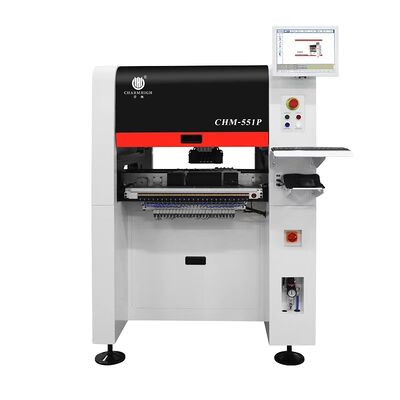

CHM-551P SMD Pick and Place Machine front view CHM-551P machine close-up detail
Klant Locatie

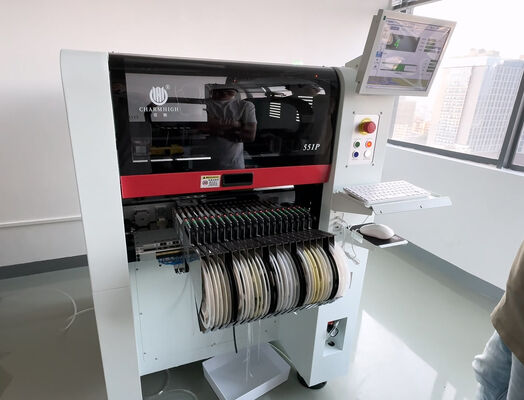

CHM-551P in customer production environment CHM-551P machine operation view CHM-551P control system interface CHM-551P mounting head detail

Charmhigh SMT, fabriek levering, snelle levering.

Charmhigh, top Chinees merk.

Charmhigh brand logo
CHM-551P Onderdelen Lijst
Artikel Aantal Artikel Aantal
Pick and place machine 1 Pincet 1
Nozzles 8 Binnenste Zeskant Sleutel 1
Gereedschapskist 1 Smeermiddel 1
Garantiekaart 1 Filter 4
Gebruikershandleiding 1 Snelle connector 1
Testrapport 1 Muispad 1
Borstel 1 Voedingskabel 1
CHM-551P parts and accessories
Aanbevolen SMT Productielijn
  1. 3250 soldeerpasta printer
  2. CHM-551P SMD pick and place robot
  3. CHM-830F reflow oven

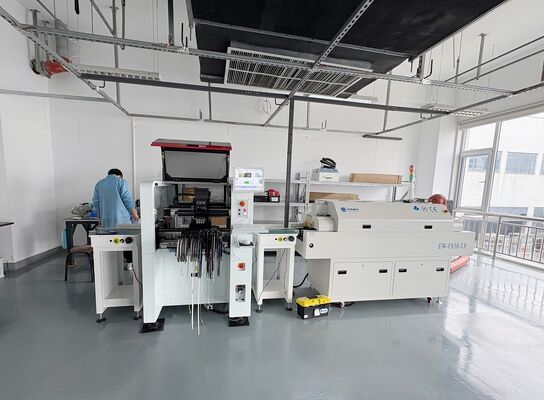

Complete SMT production line setup

Let op: De pick and place machine is een complete set met alle accessoires inbegrepen in het pakket, machine klaar voor gebruik! Het enige wat u hoeft voor te bereiden is een externe luchtcompressor (voor luchttoevoer voor feeders en ANC). Koop deze machine met vertrouwen. Geniet van uw pick and place machine!

Service & Garantie

De complete machine heeft een garantieperiode van 1 jaar vanaf de aankoopdatum en levenslange service.

Wij leveren altijd reserveonderdelen van de machine, directe fabriek levering met garantie.

Wij bieden online Q/A en troubleshooting ondersteuning en technische advies service.

Wij bieden één-op-één after-sales service.Elke machine wordt 100% getest voor verzending.

Technische Ondersteuning

Kimi Liu: Mob/ WhatsApp: +8613510675756

E-mail: kimi@charmhigh-tech.com

Welkom om ons te volgen op YouTube: https://www.youtube.com/c/KimiLiuCharmhigh/videos

Als u meer informatie wilt weten, neem dan contact met ons op via e-mail. Wij zullen u zo snel mogelijk antwoorden.
