Productdetails:
|
| Hoofden: | 10 koppen (met 37 stuks spuitstukken met automatische wisselpositie) | PCB-grootte: | 600 ((L) * 400 ((W) mm (standaard) |
|---|---|---|---|
| Montage snelheid: | Optimale snelheid: 42000 pk / uur; IPC9850: 31000 pk / uur | Voedingssysteem: | Ondersteun 100pcs NXT elektrische voeder |
| Onderdeel: | 01005, 0201,04025050, SOP, QFN, BGA... | Maximale hoogte van het onderdeel: | 12 mm |
| Camera: | IC camera: 1pcs (36X36mm); Vliegende camera: 10pcs (16X16mm); MARK camera: 2pcs | PCB-levering: | 3 stuks auto levering met rails, breedte kan worden aangepast door software |
| Afmeting: | 1600 (L) * 1688 (W) * 1560 (H) mm | Stroomvoorziening: | AC380V (50Hz, driefasig) 4,5kw |
| Typ van voedingsbron: | Fuji NXT elektrische voeder | Motor: | Servomotor A6 van Panasonic (dubbele Y-asmotoren) |
| PCB-dikte: | 0.6-3.5 mm | Nettogewicht: | 1930kg |
| Hoog licht: | 01005 SMT pick-and-place machine,10 koppen pick-and-place machine,100 Feeders Pick and Place Machine |
||

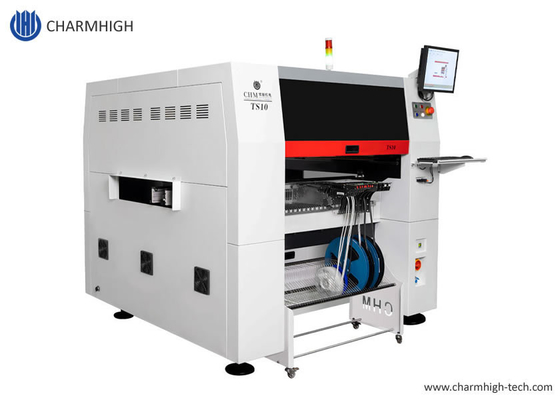

Charmhigh TS10 hogesnelheid SMT Volledig automatische pick and place machine met 100 Feeder stacks
Voor grote SMT-productielijnen, PCB-assemblagelijnen, PCBA-productie,01005 ondersteund
Inleiding
TS10 Tienkoppelige, hogesnelheidsgeneral-universal pick-and-place machine met hoge precisie
1Optimale snelheid:42000CPH(onder de beste voorwaarden van ons bedrijf)
2. Montage nauwkeurigheid: ((xy) + 0,04 mmCPK> 1.0
3. Componenten Montagebereik: inch grootte01005- 36 mmX36 mm en grotere onderdelen
4Optioneel: blauwlicht scannen, lens montage, 1,2 m lange PCB montage productie
1/De Y-as heeft een tweelingservo-besturingssysteem
De Y-as is voorzien van een tweeling Panasonic A6 servomotor, THK aardschroef, stille lineaire gids
2/Support CPK detectie
Zorg ervoor dat de procescapaciteit stabiel en gegarandeerd blijft
3/Grootformaat Identificatie(gemakkelijk op te vangen, te identificeren en nauwkeurig te monteren) Wanneer het LCD-cameraherkenningsgebied wordt overschreden, wordt segmentatieherkenning ondersteund en wordt automatisch een compleet apparaatbeeld gevormd
4/ANC (Automatische spuitstukverander)
Automatische spuitstukverdeling en automatische spuitstukvervanging5/Automatisch warmtecompensatiecorrectiesysteem.
Charmhigh TS10:
| Afmetingen | 1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H) |
| Gewicht | 1930 kg |
| Stroomvoorziening | AC380V (50Hz, driefasig), 4,5 kW |
| Air Supply | 0.5MPa ~ 0.7MPa |
| Vacuümgeneratie | ingebouwde vacuümpomp |
| Montagehoofd | 10 koppen |
| Verhoogde snelheid | 42000cph (optimaal); IPC9850: 31000cph |
| Toenemende nauwkeurigheid | (XY) ± 0,04 mm CPK≥1.0 |
| Hoogte van het onderdeel | ≤ 12 mm |
| Type onderdeel | 01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, enz. (resistor/capacitor/diode/triode/LED/IC, enz.) |
| Componentengamma | Inch grootte 0201 tot 36mm * 36mm, en grotere componenten montage. |
| PCB-dikte | 0.6 mm~3.5 mm |
| PCB-grootte | 600 mm ((L) × 400 mm ((W) (standaard); 1200 mm ((L) × 400 mm ((W) (facultatief) |

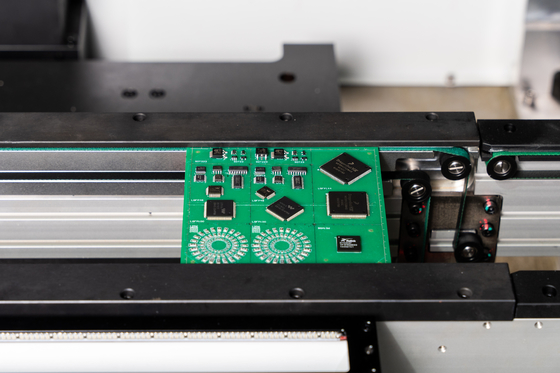

| PCB-transport | Automatische 3-seksie-spoorvervoer, PCB-ondersteuning |
| Verandering van het spuitstuk | Automatische vervanging van het spuitstuk(37-holes spuitstuk bibliotheek) |
| Controlesysteem | Ingebouwde industriële computer (Windows 7) met monitor, toetsenbord en muis |
| Aandrijfsysteem | X&Y-as aangedreven doorServomotoren van Panasonic A6 (Y-as met dubbele motoren)- het gebruik van flexibele S-curve versnelling en vertraging |
| Vervoerstelsel | X&Y-as met THK-grondscherf en THK-stomme lineaire gids(Y-as met dubbele schroeven) |

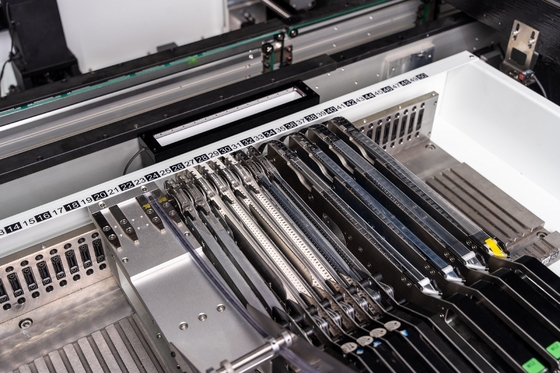

| Voedingssysteem | 100 NXT8 mm standaard voederstapel (ook geschikt voor IC-bak en stokvoeder) |

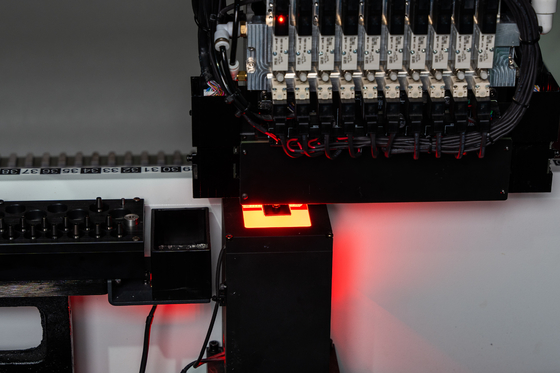

| Visie-systeem | Flycamera × 10 (toepasselijke grootte van het onderdeel: 16 mm × 16 mm); IC-camera × 1 (toepasselijke grootte van het onderdeel: 36 mm × 36 mm); Het heeft de functie van beeld naaien Markeringscamera × 2 |
Hoogtepunten:
1Ondersteuning van CPK-detectie,Min. onderdeel 01005
2De Y-as neemttweelingservomotorbesturingssysteem
3Automatisch warmtecompensatiecorrectiesysteem
4. ingebouwde vacuümpomp + magnetoventilstructuur
5.Automatische vervanging van het spuitstuk(37 sets spuitstuk bibliotheek)
6. PCB-ondersteuningssysteem
7Dual mark camera, goed voor grotere PCB's.
8...
Voor meer machine functies, raadpleeg onze account manager

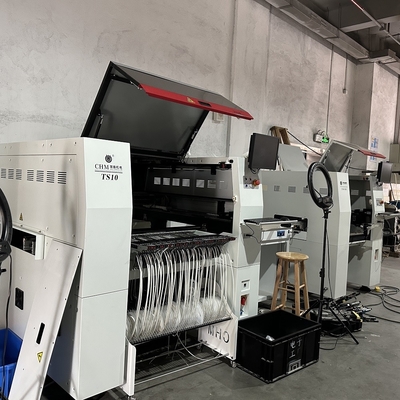

TS10 echte foto in onze fabriek(100 voedingsruimtes (Werk met Fuji NXT elektrische voedingsbron):
Monsters:
Charmhigh fabriek directe levering:
Service en garantie:
De volledige machine heeft een garantieperiode van 1 jaar vanaf het moment van aankoop en levenslange service.
We leveren altijd reserveonderdelen van machines, fabriek rechtstreeks leveren met garantie.
Wij bieden online Q/A en probleemoplossingsondersteuning en technische adviesdiensten.
We bieden een naverkoopservice.Elke machine is 100% getest voordat ze vertrekt.
