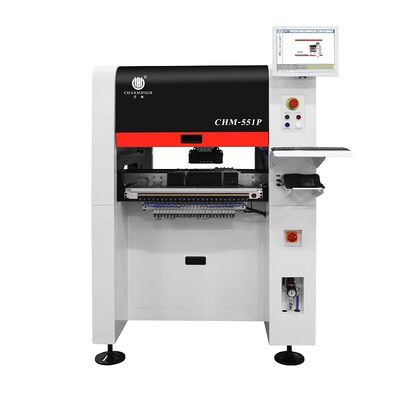

Charmhigh 551P SMD Pick and Place Machine Prototyping Kleine batchproductie CPK≥1.0
Bijgewerkte Genius 4-koppen Model CHM-551P SMD pick-and-place-machine
Zeer nauwkeurige gietijzeren structuur met automatische PCB-transportband SMT pick-and-place-robot.
Voor kleine batchproductie en intern onderzoek en prototypering
0201, 144-pins IC ondersteund. CPK-testondersteuning. Economische high-end SMT Chip Mounter met hoge stabiliteit.
Productintroductie
CHM-551P is een 4-koppige, uiterst nauwkeurige automatische SMT-pick-and-place-machine voor algemeen gebruik, met een geavanceerd configuratiemechanisme en uitstekende prestaties tegen een betaalbare prijs. Deze machine is ontworpen voor R&D-proofing en kleine tot middelgrote SMT-productie en levert professionele PCB-assemblagemogelijkheden terwijl de investeringskosten snel worden terugverdiend. De CHM-551P vertegenwoordigt de beste budget-SMT-machine voor 2026.
Deze 4-kops SMT pick-and-place-machine van de volgende generatie is ontworpen voor uiterst nauwkeurige SMT-assemblage en ondersteunt componenten van 0201 tot 5050, BGA, 144-pins IC, inclusief LED's, IC's en onderdelen met afwijkende vormen. Compatibel met zowel elektrische als pneumatische feeders in de breedtes 8 mm, 12 mm, 16 mm, 24 mm, 32 mm en 44 mm.
Dit verbeterde model is gebouwd met een robuust gietijzeren frame en levert superieure structurele stabiliteit, minder trillingen en een aanzienlijk verbeterde plaatsingsnauwkeurigheid en snelheid in vergelijking met eerdere versies.
Toepassingen
- PCB-assemblage van kleine tot middelgrote batches
- Productie van LED-strips en lampen
- Elektronica contractproductie (EMS)
- R&D-prototyping
- Onderwijsinstellingen
- Groeiende SMT-productielijnen
Belangrijkste kenmerken
- Ondersteuning CPK-test
- Automatische mondstukwissel (13 sets mondstukbibliotheek)
- Thermische compensatie
- Automatisch transport
- Optimale snelheid: 14400 CPH
- Gietijzeren constructie
CHM-551P-specificaties
| Afmetingen |
1020 mm (L) x 1180 mm (B) x 1450 mm (H) |
| Gewicht |
556 kg |
| Voeding |
AC220V (50 Hz, eenfasig) 1,5 kW (gemiddeld vermogen 350 W) |
| Luchttoevoer |
0,5 MPa ~0,7 MPa |
| Vacuüm generatie |
Ingebouwde vacuümpomp |
| Hoeveelheid montagekop |
4 hoofden |
| Montagesnelheid |
14400CPH (optimaal) |
| Nauwkeurigheid van montage |
(XY) ± 0,035 mm; CPK≥1,0 |
| Componenthoogte |
12 mm |
| Componenttype |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, enz. (weerstand/condensator/diode/triode/LED/IC, enz.) 0201 tot grotere component van 30 * 30 mm |
| PCB-dikte |
0,6 mm ~ 3,5 mm |
| PCB-grootte |
350 mm (L) x 270 mm (B) (standaard); 600 mm (L) x 350 mm (B) (optioneel) |
| Mondstuk vervangen |
Automatische mondstukwissel (dopbibliotheek met 13 gaten) |
| Controlesysteem |
Linux-systeem, uitgerust met monitor, toetsenbord en muis |
| Aandrijfsysteem |
X- en Y-as aangedreven door servomotoren; door gebruik te maken van flexibele S-curve versnelling en vertraging |
| Transmissiesysteem |
Kogelomloopspindel + lineaire geleiding |
| Voedingssysteem |
50 Yamaha 8 mm standaard pneumatische/elektrische feederstapels (ook geschikt voor IC-tray en stickfeeder) |
| Visiesysteem |
Snapshotcamerax4 (toepasbare componentgrootte: 14 mm * 14 mm); IC-camerax1 (toepasbare componentgrootte: 30 mm * 30 mm); Markeer camerax2 |

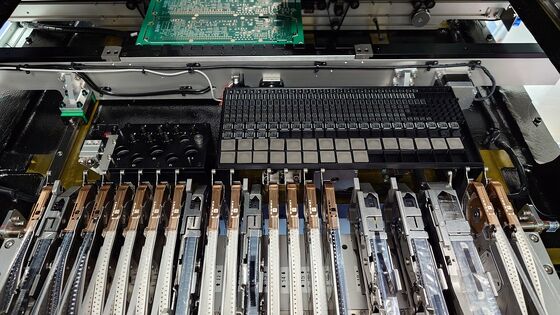

Compatibiliteit met feeders
Werken met universele standaard Yamaha pneumatische feeders en elektrische feeders (apart aan te schaffen):
Opties zijn onder meer:
- 8 mm/12 mm/16 mm/24 mm/32 mm/44 mm elektrische feeder
- 8x4mm/12mm/16mm/24mm/32mm/44mm pneumatische voeder
- Trillingsvoeder
Charmhigh SMT, fabriekslevering, snelle levering.
Charmhigh, Chinees topmerk.

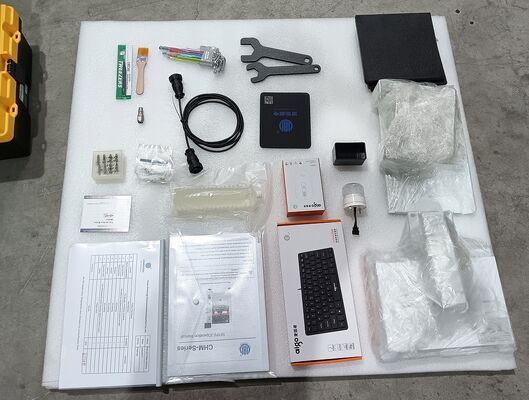

Onderdelenlijst
| Item |
Hoeveelheid |
Item |
Hoeveelheid |
| Pick-and-place-machine |
1 |
Pincet |
1 |
| Sproeiers |
8 |
Binnenzeskantsleutel |
1 |
| Gereedschapskist |
1 |
Smeerolie |
1 |
| Garantiekaart |
1 |
Filter |
4 |
| Gebruikershandleiding |
1 |
Snelle connector |
1 |
| Testrapport |
1 |
Muismat |
1 |
| Borstel |
1 |
Stroomkabel |
1 |
Waarom kiezen voor de verbeterde CHM-551P?
Met zijn gietijzeren constructie, verticaal ruimtebesparend ontwerp en verbeterde nauwkeurigheid biedt de CHM-551P SMT-plaatsingsprestaties van industriële kwaliteit tegen een concurrerende prijs. 2-4 dagen levertijd bij beschikbaarheid op voorraad.
Let op:
De pick and place machine is een complete set met alle accessoires in de verpakking, machine klaar voor gebruik!
Het enige dat u hoeft voor te bereiden is een externe luchtcompressor (die lucht aanvoert voor pneumatische feeders).
Koop deze machine met vertrouwen.
Service & Garantie
De volledige machine heeft een garantieperiode van 1 jaar vanaf het moment van aankoop en levenslange service.
Wij leveren altijd reserveonderdelen voor de machine, directe fabriekslevering met garantie.
We bieden online ondersteuning voor vragen/antwoorden en probleemoplossing en technisch advies.
Wij bieden een-op-een after-sales service.Elke machine is 100% getest voordat deze wordt verzonden.
