Productdetails:
|
maximum PCB-grootte: | 350mm (L) x270mm (W) (Norm); 600mm (L) x350mm ((Facultatief) W) | Voeder: | 50pcs Yamaha Feeder ((pneumatische & elektrische voeder) |
---|---|---|---|
Operatiesysteem: | Vensters (komt met de muis van PC en van het toetsenbord) | Fiduciaire kaliberbepaling: | De auto kalibreert Tekenpunt |
Hoogte van het onderdeel: | 12 mm | Montage snelheid: | 11500CPH ((optimaal); IPC9850:8850cph |
netto gewicht: | 310 kg | spuitstuk: | Autopijpwisselaar met 13pcs-pijpbibliotheek |
Afmeting: | 1050 mm ((L) x 1050 mm ((W) x 1360 mm ((H) | Opzettende Nauwkeurigheid: | (XY) ±0,06 mm CPK≥1.0 |
Markeren: | Hoog nauwkeurige SMT pick & place machine,4 koppen SMT pick & place machine,Automatische spuitstukvervangingsmachine |

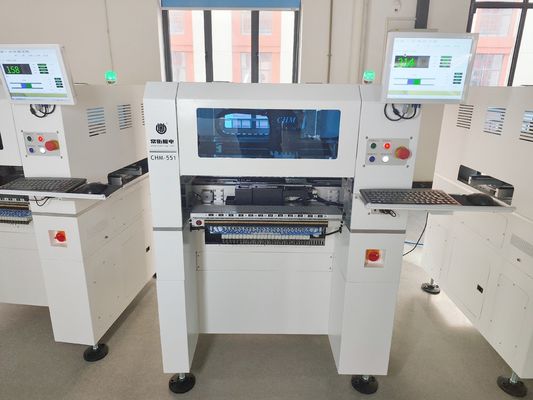

Volledig automatische CharmhighCHM-551 (met basis)4 koppen SMT pick and place machine 50 voeders 4 koppen
Hoge nauwkeurigheid, hoge configuratie, ruimte bespaard.Genius model.(met automatische wisseling van het spuitstuk)
Zeer goed voor kleine productie met hoge stabiliteit.0201 ondersteund.
Economische oplossing voor SMT-assemblage, goed voor een opstartbedrijf.
CHM-551 SMT productie lijn werkende video op Youtube:
Het is de eerste keer dat de Amerikaanse regering een dergelijke maatregel heeft goedgekeurd.
CHM-551 catalogus downloaden:CHM-551 - Catalogus.pdf
Kenmerken van de machine
1. Ondersteun CPK-test
2. Automatische mondstuk wisseling (13 sets mondstuk bibliotheek)
3. Termische compensatie
4. Automatische PCB-conveyor
5. Optimale snelheid:11500CPH; IPC9850:8850CPH
6. ...
Voor meer machine functies, raadpleeg onze account manager
CHM-551 Specificaties | |
Afmetingen | 1050mm(L) x1050mm(W) x 1360mm(H) |
Gewicht | 310 kg |
Stroomvoorziening | AC220V (50Hz,enkelfase) 1,5kw |
Air Supply | 0.5MPa ~ 0.7MPa |
Vacuümopwekking | vacuümpomp |

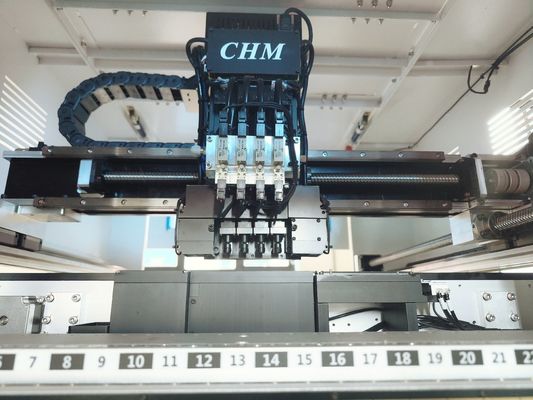

Hoeveelheid montagehoofd | 4 koppen |
Verhoogde snelheid | 11500CPH (optimaal)IPC9850: 8850cph |
Toenemende nauwkeurigheid | (XY) ± 0,06 mm;CPK≥1.0 |
Hoogte van het onderdeel | 12 mm |
Type onderdeel | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, enz. (resistor/capacitor/diode/triode/LED/IC, enz.) |
PCB-dikte | 0.6 mm~3.5 mm |
PCB-grootte | 350 mm ((L) x 270 mm ((W) (standaard); 600 mm ((L) x 350 mm ((W) (facultatief) |
Verandering van het spuitstuk | Automatische vervanging van het sproeiersysteem (sproeierbibliotheek met 13 gaten) |
Controlesysteem | Ingebouwde industriële computer (Windows) met monitor, toetsenbord en muis |
Aandrijfsysteem |
X&Y-as aangedreven door servomotoren; het toepassen van flexibele S-curve versnelling en vertraging |
Vervoerstelsel | Bolschroef + lineaire gids |
Voedingssysteem | 50 Yamaha 8 mm standaard pneumatische/elektrische voedingsstaven (ook geschikt voor IC-bak en stokvoeder) |
Visie-systeem | Snapshot camerax4 (toepasselijke grootte van het onderdeel: 14 mm × 14 mm); IC camerax1 (toepasselijke grootte van het onderdeel:25 mm × 25 mm); Merk camerax2 |
Hoogtepunten:
1Automatische uitwisseling van de spuitstukken, je hoeft de spuitstukken niet handmatig te vervangen, heel handig!
2Sterk visie camerasysteem, bijgewerkte camera's met hogere nauwkeurigheid, IC placecd nauwkeuriger en min component 0201.
3Met een pcb-autoconveyor, een kleine SMT-productielijn, maak je je handen vrij!
4Hoog geconfigureerd met slimme software, langere levensduur, Charmhigh leveren sterkere mechanische onderdelen.
Hoofdkenmerken:
4 koppen, 50 voedingsstaven, servomotor, PCB-autoconveyor, kogelschroef,
thermische compensatie, automatische 19-holes spuitstukwisseling, 0201, CPK-test geslaagd......
Charmhigh, top Chiense merk.
CHM-551 Onderdelenlijst
Artikel 1 | Hoeveelheid | Artikel 1 | Hoeveelheid |
Pick-and-place machine | 1 | Tweezer | 1 |
met een vermogen van niet meer dan 10 kW | 8 | Innerlijke hexagonale spanner | 1 |
Gereedschapskist | 1 | smeerolie | 1 |
Garantie kaart | 1 | Filter | 4 |
Gebruikershandleiding | 1 | Snelle aansluiting | 1 |
Testverslag | 1 | Muispad | 1 |
Borstel | 1 | Stroomkabel | 1 |
Let op:
De pick-and-place machine is compleet ingesteld met alle accessoires die in het pakket zijn inbegrepen, machine klaar om te gebruiken!
Het enige dat u nodig heeft, is een externe luchtcompressor (luchtvoorziening voor pneumatische voeders).
Koop deze machine met vertrouwen.
Geniet van je pick-and-place machine!
