Productdetails:
|
| Heads: | 6pcs(with 19pcs nozzle auto-change position) | PCB size: | 350mm(L) * 300mm(W) |
|---|---|---|---|
| Speed: | 27800 CPH (best condition under our company) | Feeder: | Support 50pcs NXT electric feeder |
| Component: | 01005, 0201,0402,-5050, SOP, QFN,BGA to 36*36mm larger components | Max component height: | 12mm |
| Camera: | IC camera: 1pcs (36x36mm); Flying camera: 6pcs (16x16mm); MARK camera: 2pcs | PCB delivery: | 3 pieces auto delivery with rails, width can be adjusted by software |
| Dimension: | 890mm(L)x1450mm(W)x1500mm(H) | Power supply: | AC220V (50 Hz, single phase) |
| Feeder type: | Fuji NXT electric feeder | Motor: | Panasonic servo motor |
| PCB thickness: | 0.6-3.5mm | Net weight: | 900kg |
Een gietijzeren integratie, ultra-sterke röntgenstralingsstructuur.

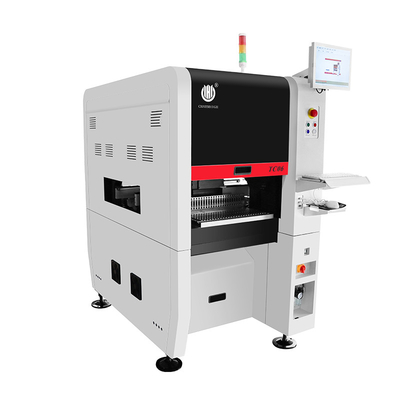

Smal ontworpenHigh Precision TC06 Module SMT Pick and Place Machine6 Hoofden 50 voeders, steun 01005 CPK> 1.0
89 cm breed, geschikt voor de meeste kantoordeuren en liften!
PCB-machine, volledig automatische PCB-assemblagelijn, Chiense topmerk Charmhigh
1Modelnummer: TC06
2Charmhigh.
3Hoofdconfiguratie:Volledig automatisch in-line + automatische PCB-levering + 6 koppen 50 voeders + (xy) ± 0,04 mm CPK>1.0 + X&Y-as aangedreven door Panasonic servomotor + automatische spuitstukverander + 9 camera's + Aardschroef & Lineaire gidsen +Thermische compensatie + optimale snelheid: 27800CPH
4Voeder: Fuji Electric voeder (afzonderlijk kopen)
5. PCB-oppervlakte:350 mm ((L) * 300 mm ((W)
6. Komt met computer & toetsenbord & muis met Windows systeem
7. Component: 01005/ 0201/ 0402 / 0603-5050/ diode/ triode/ SOP/ QFP/ QFN/ BGA/ LED... tot maximaal 36*36mm IC
8Afmeting: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, eenfasige); Nettogewicht: 910kg
9. Levertyd: 5-7 werkdagen
10- Levering: per zee / ophalen van onze fabriek rechtstreeks / verzenden naar China magazijn
11Betalingswijze: bankoverschrijving (T/T)
12Verpakking: plywooddoos
Charmhigh YouTube kanaal: https://www.youtube.com/@KimiLiuCharmhigh/videos
Charmhigh TC06 parameters:
| Afmetingen |
890 mm ((L) x 1450 mm ((W) x 1500 mm ((H)
|
| Gewicht | 900 kg |
| Stroomvoorziening | AC220V (50Hz, enkelfasig), 3kW |
| Air Supply | 0.5MPa ~ 0.7MPa |
| Vacuümgeneratie | ingebouwde vacuümpomp |
| Montagehoofd | 6 |
| Verhoogde snelheid | 27800 pk/uur (optimaal) |
| Toenemende nauwkeurigheid | ±0,04 mm CPK≥1.0 |
| Hoogte van het onderdeel | ≤ 12 mm |
| Type onderdeel | Met uitzondering van resistorcondensator, cilindrische diode, aluminium condensator, SOT, SOP, QFP, QFN, BGA, enz. |
| PCB-dikte | 0.6 mm~3.5 mm |
| PCB-grootte | 350 mm ((L) x 350 mm ((W) |
| PCB-transport | Automatisch vervoer met drie tracks, PCB-ondersteunend apparaat |
| Verandering van het spuitstuk | Automatische vervanging van het sproeiersysteem (sproeiersysteem met 19 gaten) |
| Controlesysteem | Ingebouwde industriële computer (Windows-systeem) met monitor, toetsenbord en muis |
| Aandrijfsysteem |
X&Y-as aangedreven doorServomotoren van Panasonic |
| Vervoerstelsel | Grondschroeven + lineaire leidingen |
| Voedingssysteem | 50 NXT 8 mm standaardvoederstapels (ook geschikt voor IC-bak en stokvoeder) |
| Visie-systeem | Vliegcamera x 6 (toepasselijke grootte van het onderdeel: 16mmx16mm); IC-camera x 1 (toepasselijke grootte van het onderdeel: 36mmx36mm); Merkcamera x 2 |
Deellijst:
| Posten | Hoeveelheid | Posten | Hoeveelheid |
| TC06 Vervangingsmachine | 1 | smeerolie | 1 |
| met een vermogen van niet meer dan 10 kW | 8 | Filter | 4 |
| Gereedschapskist | 1 | Snelle aansluiting | 1 |
| Garantie kaart | 1 | Muispad | 2 |
| Gebruikershandleiding | 1 | Stroomkabel | 2 |
| Testverslag | 1 | Klavier | 1 |
| Borstel | 1 | Muispad | 1 |
| Tweezer | 1 | LCD | 1 |

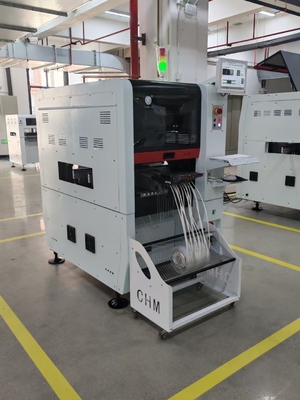

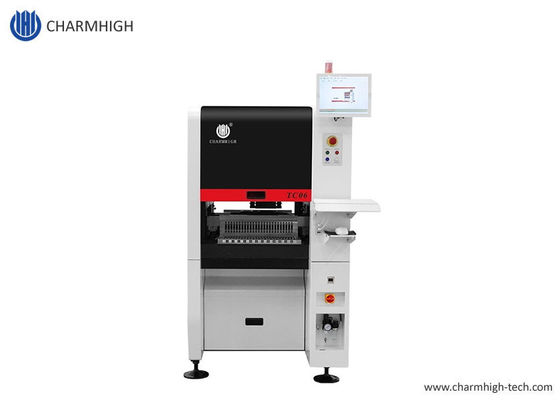

Charmhigh TC06, 6-kop 50-voeder:
Deze pick-and-place machine is compact en schattig, maar toch ongelooflijk krachtig.
Voordelen van TC06:
- Het ondersteunen van CPK is een belangrijke sleutel voor de keuze van een pick and place machine, waardoor het SMT-productieproces stabieler wordt.
-ANC: Automatische wisseling van sproeiers, sproeiers kunnen automatisch worden toegewezen volgens de componenten, waardoor SMT-productie intelligenter en efficiënter wordt.
-Hoogprecisie universele montagehoofd: één machine kan met hoge stabiliteit voldoen aan de montagebehoeften van verschillende onderdelen
- Gegote ijzeren basisstructuur, de pick and place machine draait soepel bij hoge snelheid, beter dan marmer.
- De door de Panasonic servomotor aangedreven X&Y-as zorgt voor de langdurige stabiliteit en precisie van de machine.
Charmhigh TC06: CPK-detectie geslaagd.TC06:CPK≥1.0, Ondersteuning 01005,model met hoge precisie:
Wat is CPK-detectie?
CPK verwijst naar de procescapaciteitsindex, het is een maatstaf voor de consistentie en nauwkeurigheid van een pick-and-place-machine in de productie,Als de CPK hoog is, betekent het dat de machine goed is in het plaatsen van componenten precies waar ze moeten zijn.en er kunnen meer fouten zijn in het assemblageprocesIk.t geeft aan hoe stabiel de kwaliteit van de machine is tijdens de productie.
1 ≤ CPK < 1.33: normaal
CPK ≥ 1.33Uitstekend.
Samenvatting: CPK is een maatstaf voor de consistentie en nauwkeurigheid van een pick-and-place-machine in de productie.
Montage monsters:
Hoe kies je een spuitstuk?
Charmhigh fabriek directe levering:
Service en garantie:
De volledige machine heeft een garantieperiode van 1 jaar vanaf het moment van aankoop en levenslange service.
We leveren altijd reserveonderdelen van machines, fabriek rechtstreeks leveren met garantie.
Wij bieden online Q/A en probleemoplossingsondersteuning en technische adviesdiensten.
We bieden een naverkoopservice.Elke machine is 100% getest voordat ze vertrekt.
