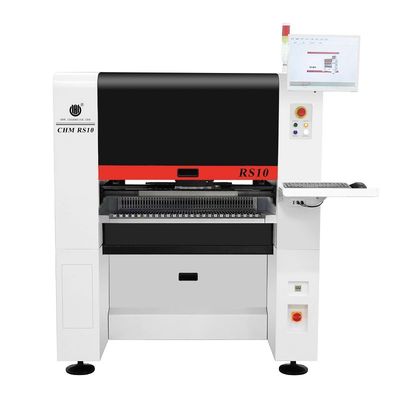

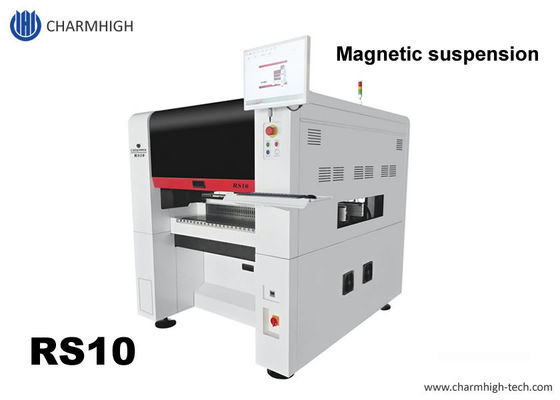

Charmhigh RS10 Advanced Magnetic Suspension Pick and Place MachineDual Linear Motor Drive
Voor hoge snelheid hoge precisie grote SMT-productielijn, PCB-assemblagelijn, PCBA-productieOndersteuning 01005
Inleiding
RS10 Tien-hoofd hoge precisie, hoge snelheid Magnetische Suspension SMT pick and place machine
1Optimale snelheid:45000CPH(onder de beste voorwaarden van ons bedrijf)
2. Montage nauwkeurigheid: ((xy) + 0,035 mmCPK> 1.0Min. onderdeel 01005
3. Componenten Montagebereik: inch grootte01005- 36 mmX36 mm en grotere onderdelen
4Optioneel: blauwlicht scannen, lens montage, productie van 1,2 m lange PCB montage
Volg ons op ons YouTube kanaal:
Echte werkvideo op YouTube:Het is de eerste keer dat ik een film heb gezien.

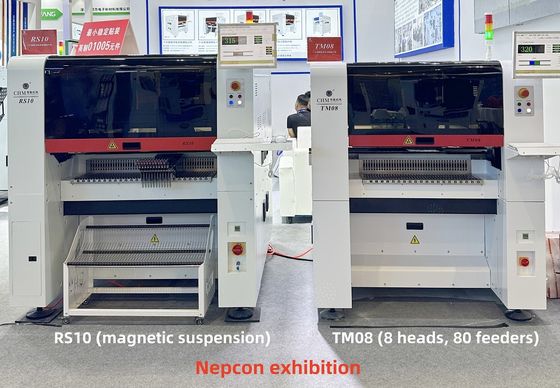

Nepcon-tentoonstelling: Het is de eerste keer dat ik in de Verenigde Staten ben.
Charmhigh werkplaats reële productie: Ik heb geen idee. Ik heb geen idee.
Hoogtepunten:
1De Y-as Dual lineaire motor aandrijving
2. Ondersteuning CPK detectie
3Identificatie van grote componenten
4.ANC (Automatische spuitstukverander)
5.HD IC-visie systeem
6.Raamconstructie met slijpplatform van industriële kwaliteit, Y-as interne giet
7. ingebouwde vacuümpomp + magnetoventilstructuur
8Automatisch warmtecompensatiecorrectiesysteem
9. PCB-ondersteuningssysteem
10Dual mark camera, goed voor grotere PCB's.
Voor meer machine functies, raadpleeg onze verkoopmanager...

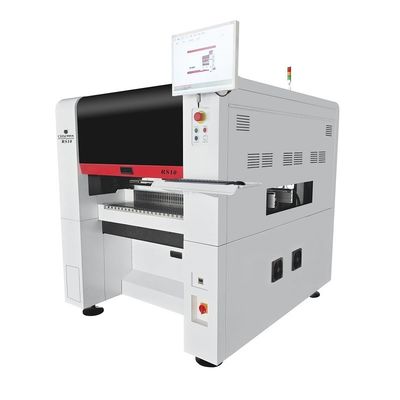

Charmhigh RS10:
| Afmetingen |
1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H) |
| Gewicht |
1930 kg |
| Stroomvoorziening |
AC380V (50Hz, driefasig), 4,5 kW |
| Air Supply |
0.5MPa ~ 0.7MPa |
| Vacuümgeneratie |
ingebouwde vacuümpomp |
| Montagehoofd |
10 koppen |
| Verhoogde snelheid |
45000 pk/uur (optimaal); |
| Toenemende nauwkeurigheid |
(XY) ± 0,035 mm CPK≥1.0 |
| Hoogte van het onderdeel |
≤ 12 mm |
| Type onderdeel |
01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, enz.
(resistor/capacitor/diode/triode/LED/IC, enz.) |
| Componentengamma |
Inch grootte 0201 tot 36mm * 36mm, en grotere componenten monteren. |
| PCB-dikte |
0.6 mm~3.5 mm |
| PCB-grootte |
600 mm ((L) × 400 mm ((W) (standaard);
1200 mm ((L) × 400 mm ((W) (facultatief) |
| PCB-transport |
Automatische 3-seksie-spoortransport, PCB-ondersteuning |
| Verandering van het spuitstuk |
Automatische vervanging van het spuitstuk(31-holes spuitstuk bibliotheek) |
| Controlesysteem |
Ingebouwde industriële computer (Windows 7)
met monitor, toetsenbord en muis |
| Aandrijfsysteem |
X-as wordt aangedreven doormet een vermogen van niet meer dan 50 W,Y-as aangedreven door een dubbele lineaire motor |
| Vervoerstelsel |
X&Y-as met THK-grondscherf en THK-stomme lineaire gids(Y-as met dubbele schroeven) |
| Voedingssysteem |
100 NXT8 mm standaard voederstapel
(ook geschikt voor IC-bak en stokvoeder) |
| Visie-systeem |
Flycamera × 10 (toepasselijke grootte van het onderdeel: 16 mm × 16 mm);
IC-camera × 1 (toepasselijke grootte van het onderdeel: 36 mm × 36 mm);
Het heeft de functie van beeld naaien
Markeringscamera × 2 |
Charmhigh RS10:

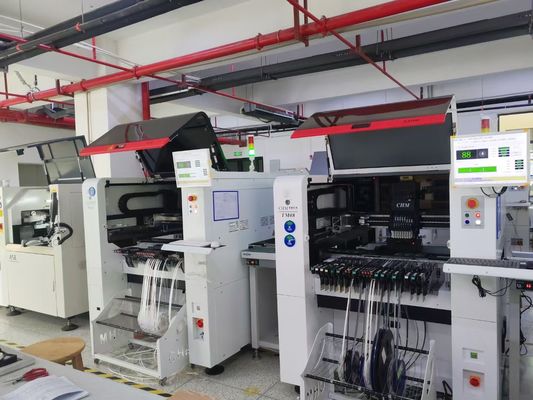

RS10 reële productie dagelijks in onze fabriek ((100 feeder slots (Werken met Fuji NXT elektrische feeder):
Monsters:
Charmhigh fabriek directe levering: (rijke voorraad, uitstekende service na verkoop)
Service en garantie:
De volledige machine heeft een garantieperiode van 1 jaar vanaf het moment van aankoop en levenslange service.
We leveren altijd reserveonderdelen van machines, fabriek rechtstreeks leveren met garantie.
Wij bieden online Q/A en probleemoplossingsondersteuning en technische adviesdiensten.
We bieden een naverkoopservice.Elke machine is 100% getest voordat ze vertrekt.
