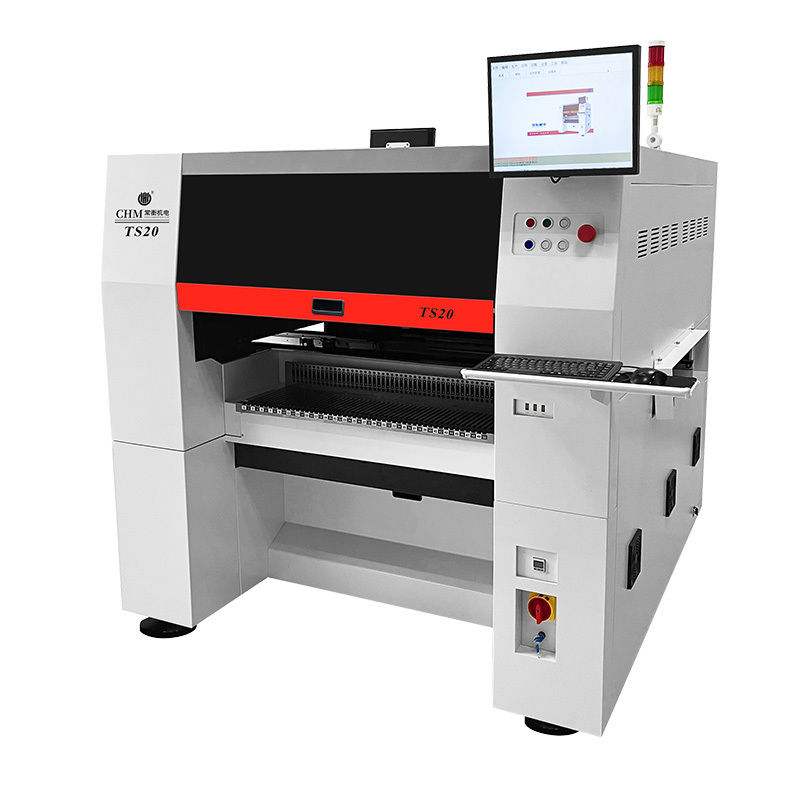

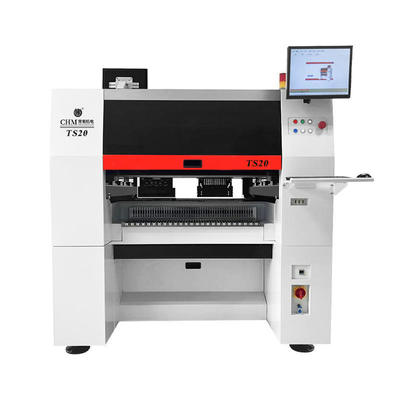

TS20 20-kops SMT Pick-and-Place Machine Dubbelsporig High-speed Mounter

TS20 20-kops SMT Pick-and-Place Machine Dubbelsporig High-speed Mounter
TS20 20-kops SMT Pick-and-Place Machine Dubbelsporig High-speed Mounter TS20 20-kops SMT Pick-and-Place Machine Dubbelsporig High-speed Mounter TS20 20-kops SMT Pick-and-Place Machine Dubbelsporig High-speed Mounter TS20 20-kops SMT Pick-and-Place Machine Dubbelsporig High-speed Mounter TS20 20-kops SMT Pick-and-Place Machine Dubbelsporig High-speed Mounter

Grote Afbeelding :  TS20 20-kops SMT Pick-and-Place Machine Dubbelsporig High-speed Mounter

Productdetails:
Place of Origin: China
Merknaam: Charmhigh
Certificering: CE
Model Number: TS20 (20 heads + 100 feeders)
Betalen & Verzenden Algemene voorwaarden:
Minimum Order Quantity: 1
Prijs: $56,800
Packaging Details: plywood case
Delivery Time: 6-8 working days
Payment Terms: T/T,Western Union
Supply Ability: 50 per month
Contact

TS20 20-kops SMT Pick-and-Place Machine Dubbelsporig High-speed Mounter

beschrijving
Dimension: 1600(L)x1688(W)x1560(H) Heads: 20-head (10-head* 2 arms) ; with 31-hole nozzle library
PCB size: Single-track conveyor: 600*50-450mm; Dual-track conveyor: 600*50-250mm Speed: 82000cph (optimal)
Feeder: Support 100pcs NXT electric feeders Mounting accuracy: (XY)±40μm CPK≥1.0
Component: 01005, 0201,0402,-5050, SOP/QFP/QFN/BGA/LED.. Net weight: 2000kg
Camera: Flying camera: 10pcs*2 arms (component size 16*16mm); Mark camera: 2pcs*2 arms PCB delivery: 3 pieces auto delivery with rails, width can be adjusted by software
Power supply: AC380V (50Hz, 3 phase) 6KW Highest component: 12mm
Markeren:

20-kops SMT pick-and-place machine

,

high-speed SMT plaatsingsmachine 27800cph

,

450mm PCB pick-and-place machine

TS20 20 koppen automatische SMT pick and place machine
Elektronica-productie-machines voor elektronica met twee armen, twee rijstroken, hoge snelheid en hoge precisie
Deze geavanceerde chipmonter voor PCB-assemblage heeft slimme software-integratie en volledige in-line compatibiliteit voor grote SMT-productielijnen.
Belangrijkste kenmerken
  • Thermische compensatiesysteem voor een consistente prestatie
  • Montagebereik: 01005 (minimaal) tot 16 mm*16 mm (maximaal)
  • Ingebouwde vacuümpomp voor betrouwbare componentverwerking
  • Automatische mondstukvervanging met een bibliotheek van 31 mondstukken
  • Doppelbalk transportband voor efficiënte productie
  • 10 hoofd * 2 portierconfiguratie (voor- en achterarmen)
  • 100 NXT 8 mm voedingsstapelcapaciteit
  • Integral gietwerk van de Y-as van het portier voor een betere stabiliteit
Technische specificaties
Parameter Specificatie
Afmetingen 1600mm(L) * 1688mm(W) * 1560mm(H)
Gewicht 2000 kg
Stroomvoorziening AC380V (50Hz, driefasig), 6kW
Verhoogde snelheid 82,000 CPH (optimaal)
Toenemende nauwkeurigheid (XY) ± 40 μm CPK≥1.0
PCB-behandelingen Eenvoudige rijbaan: 600 mm ((L) *50-450 mm ((W)
Vervaardiging van voertuigen voor het gebruik in de lucht:
Types componenten Resistoren, condensatoren, dioden, SOT, SOP, QFP, QFN, BGA, enz.
Visie-systeem Vliegcamera*10*2 portier, Markcamera*2*2 portier

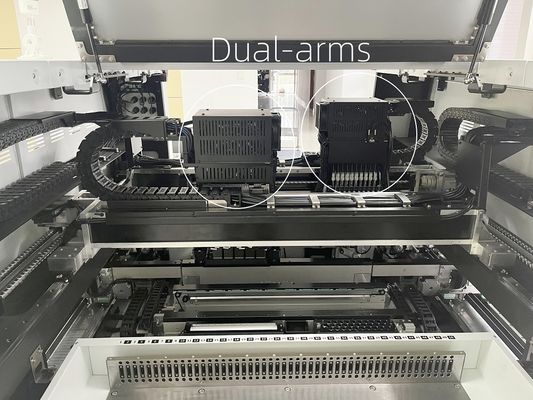

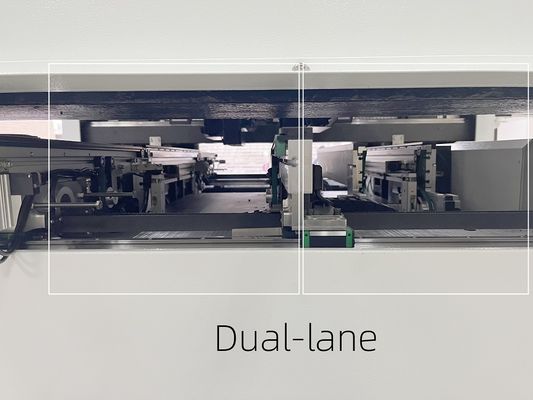

TS20 20-kops SMT Pick-and-Place Machine Dubbelsporig High-speed Mounter 0 TS20 20-kops SMT Pick-and-Place Machine Dubbelsporig High-speed Mounter 1
Industriële bouw

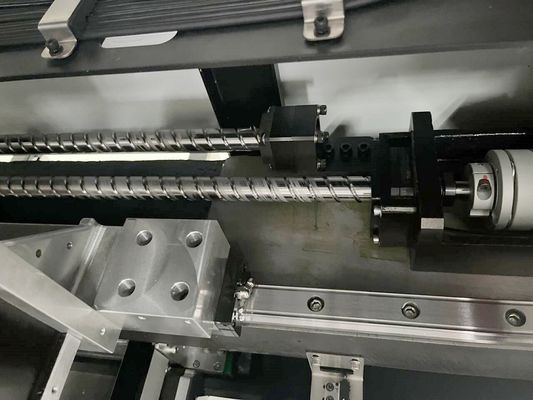

Onze machines van de TM06, TM08, TS10 en TS20-reeksen zijn voorzien van slijpplatformen van industriële kwaliteit met integrale gietvorming op de Y-as, waardoor een stabiele en betrouwbare werking onder hoge snelheidswerkomstandigheden wordt gewaarborgd.
TS20 20-kops SMT Pick-and-Place Machine Dubbelsporig High-speed Mounter 2 TS20 20-kops SMT Pick-and-Place Machine Dubbelsporig High-speed Mounter 3
Garantie en ondersteuning
De complete machine is voorzien van een garantie van 1 jaar vanaf de aankoopdatum met levenslange serviceondersteuning.
Technische ondersteuning:
Kimi's Mobile/WhatsApp: +86 135 106 75756
Email: kimi@charmhigh-tech.com
Voor aanvullende informatie of aangepaste eisen, neem contact op met ons team voor snelle hulp.
