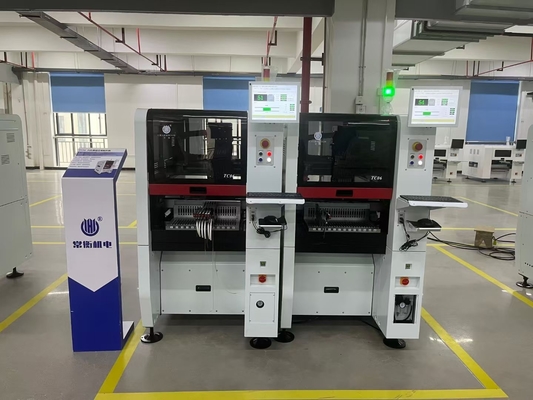

6 Heads SMT Pick and Place Machine Charmhigh TC06 Geïntegreerd gietijzeren platform
Compacte & zeer nauwkeurige SMT-oplossing, ideaal voor 01005 & componenten met fijne pitch
Beste Pick and Place Machine voor beginners – Charmhigh TC06 Review

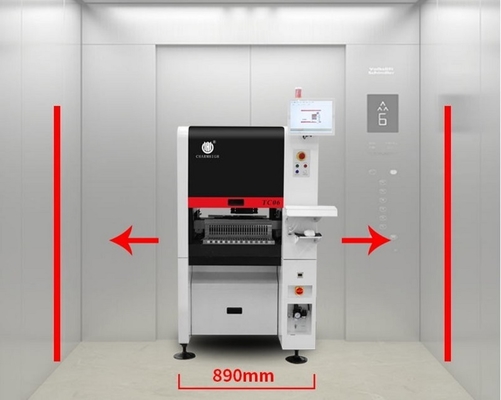

Charmhigh TC06 SMT pick & place machine biedt betrouwbare PCB-assemblage met precieze plaatsing, eenvoudige bediening en een betaalbare prijs voor elektronicafabrikanten. Het verwerkt complexe PCB-assemblage met precisie, perfect voor kleine en middelgrote elektronicafabrieken. De breedte van 890 mm is geschikt voor de meeste liften.
Het heeft een geïntegreerd gietijzeren platform, dat zeer stabiel werkt. Dus de minimale componentondersteuning is 010015 met een perfect montage resultaat. De ideale snelheid is 27800 CPH.
De Charmhigh TC06 is ideaal voor beginners en professionals die een betrouwbare pick & place machine nodig hebben om PCB's te assembleren met fijne componenten en een hoge efficiëntie.
TC06 Belangrijkste kenmerken:
1. Modelnummer: TC06
2. Merk: Charmhigh
3. Hoofdconfiguratie: Volautomatisch in-line + PCB auto-aflevering + 6 koppen 50 feeders + (xy)+30μm, CPK>1.0 + X&Y-as aangedreven door Panasonic servomotor + automatische nozzle-wisselaar + 9 camera's + Aardingsschroef & Lineaire geleiders + Thermische compensatie + Optimale snelheid: 27800CPH
4. Feeder: Fuji Electric feeder (apart aan te schaffen)
5. PCB-oppervlak: 350mm(L) * 300mm(B)
6. Wordt geleverd met computer & toetsenbord & muis met Windows-systeem
7. Component: 01005/ 0201/ 0402 / 0603-5050/ diode/ triode/ SOP/ QFP/ QFN/ BGA/ LED... tot max. 36*36mm IC
8. Afmetingen: 890 (L) * 1450 (B) * 1500 (H) mm, AC220V (50Hz, eenfasig); Nettogewicht: 900 kg
9. Levertijd: 5-7 werkdagen
10. Levering: per zee / ophalen bij onze fabriek / verzenden naar China-magazijn
11. Betalingsmethode: overschrijving (T/T)
12. Verpakking: multiplex doos
Charmhigh TC06 parameters:
| Afmetingen |
890mm(L)x1450mm(B)x1500mm(H)
|
| Gewicht |
900kg |
| Voeding |
AC220V (50Hz, eenfasig), 3kW |
| Luchttoevoer |
0,5 MPa ~ 0,7 MPa |
| Vacuümgeneratie |
Ingebouwde vacuümpomp |
| Aantal montagekoppen |
6 |
| Montagesnelheid |
27800cph (optimaal) |
| Montage nauwkeurigheid |
(xy)+30μm, CPK≥1.0 |
| Componenthoogte |
≤12mm |
|
Componenttype &
Componentbereik
|
-Weerstand condensator uitsluiting, cilindrische diode, aluminium
condensator, SOT, SOP, QFP, QFN, BGA, etc.
-Inch maat 01005 tot 36*36mm, en grotere componenten montage
|
| PCB-dikte |
0,6 mm ~ 3,5 mm |
| PCB-formaat |
350mm(L)x300mm(B) |
| PCB-transport |
3-sectie-rail automatisch transport, PCB-ondersteuningsapparaat |
| Nozzle-wissel |
Automatische nozzle-wissel (19-gaats nozzle-bibliotheek) |
| Besturingssysteem |
Ingebouwde industriële computer (Windows-systeem)
uitgerust met monitor, toetsenbord en muis |
| Aandrijfsysteem |
X&Y-as aangedreven door Panasonic servomotoren
|
| Transmissiesysteem |
Aardingsschroeven + Lineaire geleiders |
| Voedingssysteem |
50 NXT 8 mm standaard feeder stacks
(ook geschikt voor IC-lade en stick feeder) |
| Visiesysteem |
Fly camera x 6 (componentgrootte van toepassing: 16mmx16mm);
IC-camera x 1 (componentgrootte van toepassing: 36mmx36mm);
Markeer camera x 2 |
Charmhigh YouTube-kanaal: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 werkvideo, montage 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY

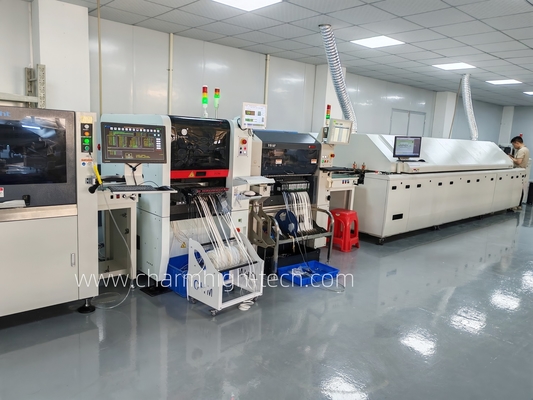

TC06+Yamaha YS12 samenwerkend: https://www.youtube.com/watch?v=x7ChkUV0HG4
Elke kant 25 stuks feeders, totaal 50 stuks tape feeders ondersteund: (NXT elektrische feeder)
8/12/16/24/32/44/56mm feeder, vibratie feeder, IC-lade ondersteund, apart aan te schaffen.
Automatische nozzle-wissel: (19-gaats bibliotheek)

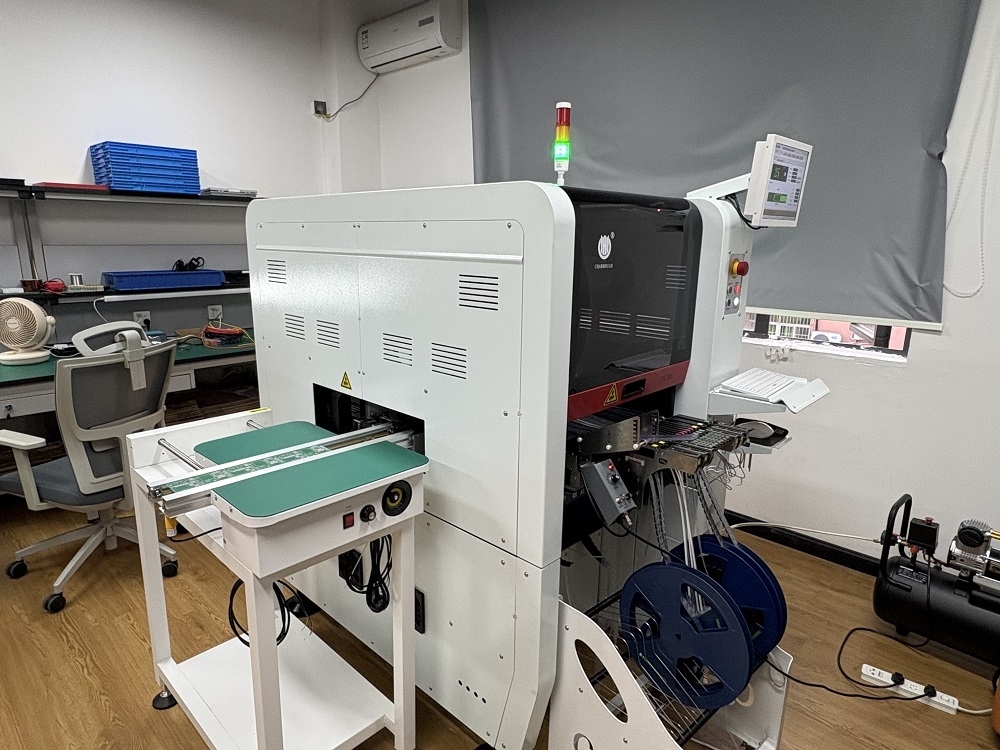

Feedback van klanten, goed voor startende bedrijven:
Onderdelenlijst:
| Item |
Hoeveelheid |
Item |
Hoeveelheid |
| TC06 Pick and place machine |
1 |
Smeerolie |
1 |
| Nozzles |
8 |
Filter |
4 |
| Gereedschapskist |
1 |
Snelle connector |
1 |
| Garantiekaart |
1 |
Muispad |
2 |
| Gebruikershandleiding |
1 |
Stroomkabel |
2 |
| Testrapport |
1 |
Toetsenbord |
1 |
| Borstel |
1 |
Muispad |
1 |
| Pincet |
1 |
LCD |
1 |
Let op:
De pick and place machine is een complete set met alle accessoires inbegrepen in het pakket, u moet feeders apart aanschaffen en een compressor met een pijp met een buitendiameter van 10 mm voorbereiden (luchttoevoer voor feeders, kopvacuüm, PCB-stopper...), de pijp aan de achterkant van de machine plaatsen.
Koop deze machine met vertrouwen. Geniet van uw pick and place machine!
Waarom kiezen voor Charmhigh?
1. Professioneel ontwerp en ruimtebesparing.
2. Gebruiksvriendelijke bediening, geen professionele SMT-engineer nodig, instapniveau apparaat
3. Eén machine - Geïntegreerde bediening, geen extra pomp of pc of andere ondersteunende faciliteit nodig.
4. Kostenefficiënt, verminder de kosten om een professionele volautomatische SMT-productielijn te bezitten.
5. Het is erg handig om de machine te vervangen, gemakkelijk zelf te repareren.
6. Internationale express met deur-tot-deur service, 6-8 werkdagen levering.
7. Vooral voor laboratoriumonderzoek en -ontwikkeling, om uw eigen ontwerp en patent te beschermen.
8. Eén machine is gelijk aan 5 soldeer medewerkers, veel efficiënter dan handwerk, gemakkelijk te beheren en kostenbesparend. Goed voor kleine batchproductie.
9. Charmhigh is een fabriek die levert, al onze machineonderdelen worden door onszelf onderzocht en vervaardigd. After-service reserveonderdelen stoppen nooit.
10. Charmhigh is een professionele fabrikant van SMT Pick and Place machines sinds, eerste p&p uitgebracht in 2011. Alle software is door onszelf onderzocht, goede after-sales service.
Service & Garantie:
De complete machine heeft een garantieperiode van 1 jaar vanaf de aankoopdatum en levenslange service.
We leveren altijd reserveonderdelen van de machine, rechtstreeks van de fabriek met garantie.
We bieden online Q/A en probleemoplossingsondersteuning en technisch advies.
We bieden één-op-één after-sales service. Elke machine is 100% goed getest voordat deze wordt verzonden.
