4 hoofden 50 Feeders Tafelplaat CHM-650 SMT Pick and Place Machine
Voor een hoge precisie kleine batch productie, 0201 massa productie perfect
Automatische vervanging van spuitstukken, werken met universele Yamaha-voeders
Model: CHM-650

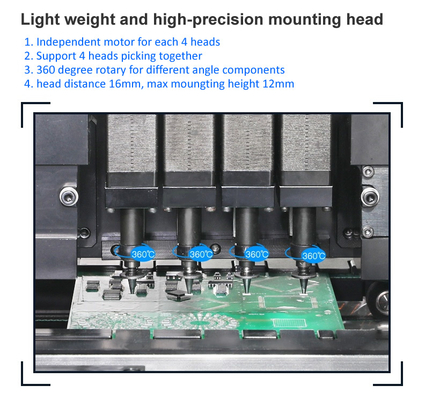

*4 Plaatskoppen met automatische spuitstukverander
* Ondersteunt 50pcs Yamaha pneumatische & elektrische voeders
*Hoogere configuratie met hoge nauwkeurigheid, 0201 ondersteund
*Kompleet met computer (monitor, toetsenbord, USB-muis)

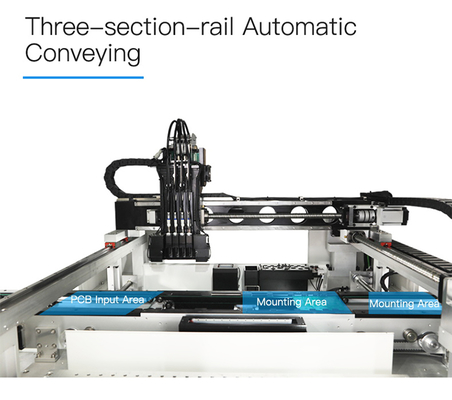

* Sterk mechanisch, 3-sectie PCB automatische levering, ruimte bespaard
YouTube-werkvideo:
CHM-650 montage 0201 0402 TQFP 128pin:
De Commissie heeft de Commissie verzocht om de volgende informatie te verstrekken:
Montage van het mengsel CHM-650:
Het is de eerste keer dat ik een film zie.
CHM-650 werkvideo van de Bulgaarse klant:
Ik heb het over een paar dingen.

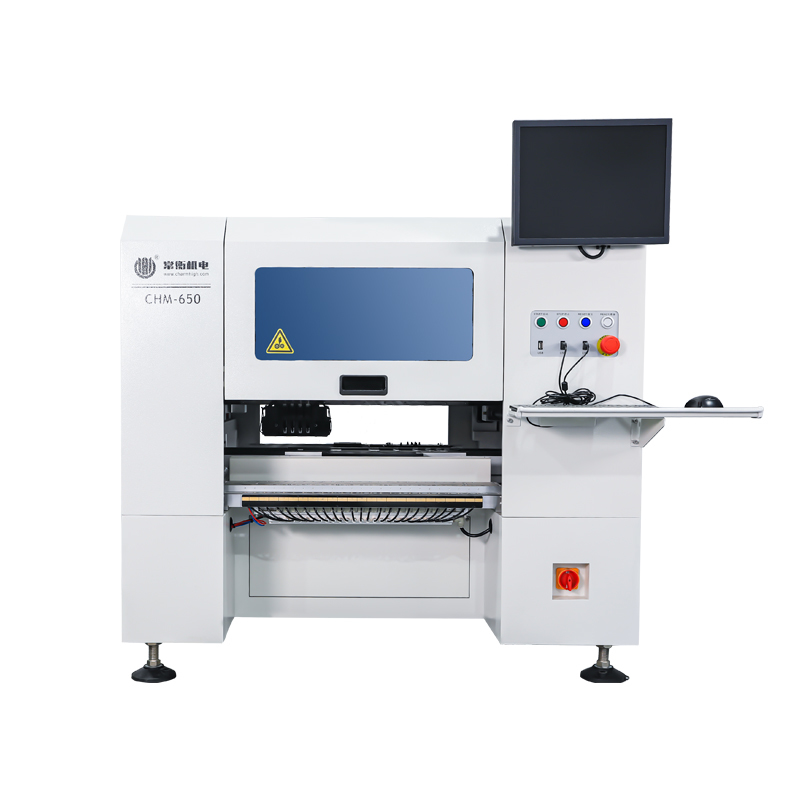

Echte foto van CHM-650 4-hoofden pick en plaats robot in de fabriek:
Het is de bedoeling van de Commissie om de volgende maatregelen te treffen:
| CHM-650 specificaties |
| Afmetingen |
1280 mm ((L) x 1190 mm ((W) x 1050 mm ((H) |
| Gewicht |
310 kg |
| KrachtAanbod |
AC220V (50Hz, 1 fase), 2,1 kW |
| Air Supply |
0.5MPa ~ 0.7MPa |
| Vacuümgeneratie |
Vacuümgenerator |
| Montagehoofd |
4 koppen |
| Verhoogde snelheid |
9000cph (optimaal) |
| Toenemende nauwkeurigheid |
(XY) ±0,05 mm;CPK≥1.0 |
| Beheersnauwkeurigheid |
5 μm |
| Hoogte van het onderdeel |
12 mm |
| Type onderdeel |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, enz.
(resistor/capacitor/diode/triode/LED/IC, enz.)
|
| PCB-dikte |
0.6 mm~3.5 mm |
| PCB-grootte |
400 mm ((L) x 350 mm ((W) |
| PCB-transport |
Automatische driehoeksrail |
| Verandering van het spuitstuk |
Automatische vervanging van het spuitstuk(19-holes sproeiers) |
| Controlesysteem |
Ingebouwde industriële computer (Windows-systeem)
met monitor, toetsenbord en muis
|
| Aandrijfsysteem |
X&Y-as aangedreven door servomotoren; flexibel S-curve versnellen en vertragen |
| Vervoerstelsel |
Bolschroef + lineaire gids |
| Voedingssysteem |
50 Yamaha 8 mm standaard pneumatische/elektrische voederslotten
(ook geschikt voor IC-bak en stokvoeder)
|
| Visie-systeem |
Snapshot camerax4 (toepasselijke grootte van het onderdeel:16 mmx16 mm);
IC camerax1 (toepasselijke grootte van het onderdeel:36 mmx36 mm);

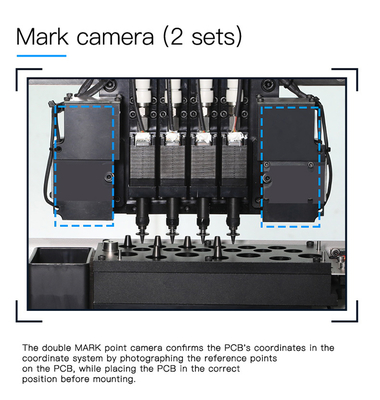

Merk camerax2
|
Eenvoudige bestandsprogrammering:
Hoogtepunten:
1Automatische uitwisseling, je hoeft de spuitstukken niet handmatig te vervangen, erg handig!
2Sterk zicht camerasysteem, hogere nauwkeurigheid, IC plaatscd nauwkeuriger en min component 0201:
3Charmhigh biedt een sterke mechanische werking.
Werken met universele standaard Yamaha-voeders:
Optie:
1. 8mm/ 12mm / 16mm / 24mm / 32mm / 44mm elektrische voeder
2. 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm pneumatische voeder
3Vibratievoeder
Charmhigh SMT, fabrieksvoorziening, snelle levering:
100% hoge feedback van klanten:
Let op:
De pick-and-place machine is compleet ingesteld met alle accessoires die in het pakket zijn inbegrepen, machine klaar om te gebruiken!
Het enige dat u nodig heeft is een externe luchtcompressor (luchtvoorziening voor voedingsmiddelen, hoofdvacuüm, ANC, PCB-stop...).
Koop deze machine met vertrouwen.
Service en garantie:
De volledige machine heeft een garantieperiode van 1 jaar vanaf het moment van aankoop en levenslange service.
We leveren altijd reserveonderdelen van machines, fabriek rechtstreeks leveren met garantie.
Wij bieden online Q/A en probleemoplossingsondersteuning en technische adviesdiensten.
Elke machine is 100% getest voor verzending.
