Perfect en economisch4 hoofden 50 VoedersPCB-componentenplaatsingsmachine 220V
CHM-650 SMT Pick and Place Machine, goed voor nauwkeurige kleine SMT Batch productie
met automatische vervanging van het spuitstuk, geen handmatig wisselstuk nodig, werken metuniversele Yamaha-voeders
YouTube-werkvideo:
CHM-650 montage 0201 0402 TQFP 128pin:
De Commissie heeft de Commissie verzocht om de volgende informatie te verstrekken:
Montage van het mengsel CHM-650:
Het is de eerste keer dat ik een film zie.
CHM-650 werkvideo van de Bulgaarse klant:
Ik heb het over een paar dingen.

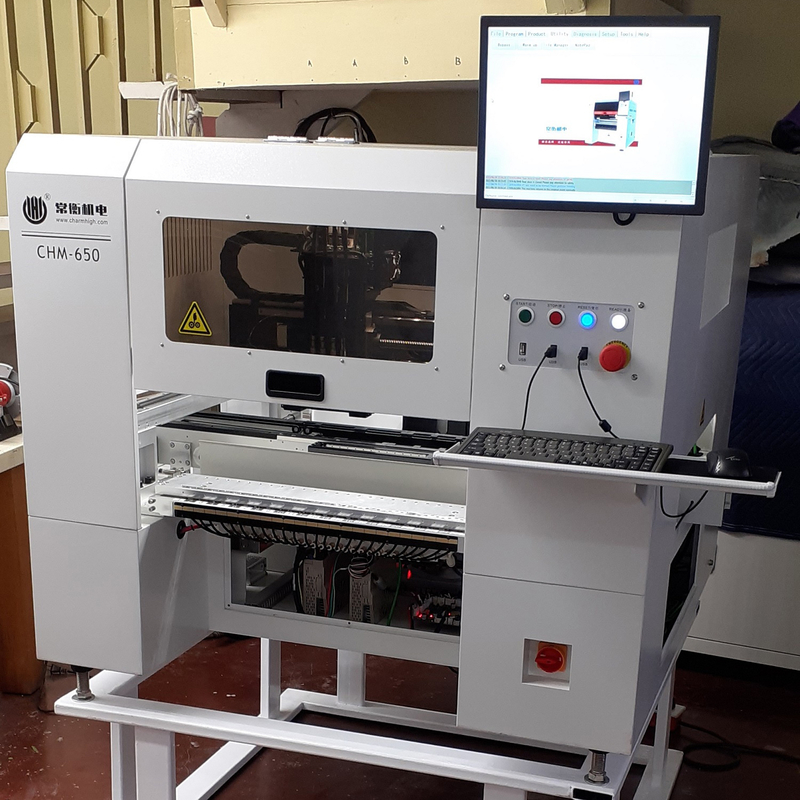

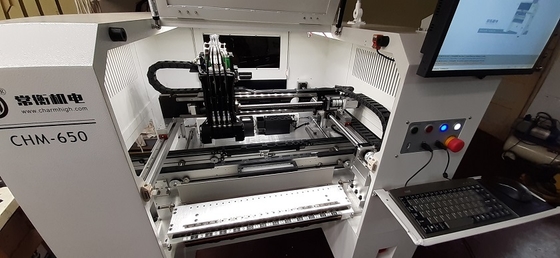

Echte foto van CHM-650 4-hoofden pick en plaats robot in de fabriek:
Het is de bedoeling van de Commissie om de volgende maatregelen te treffen:
| CHM-650 specificaties |
| Afmetingen |
1280 mm ((L) x 1190 mm ((W) x 1050 mm ((H) |
| Gewicht |
310 kg |
| KrachtAanbod |
AC220V (50Hz, 1 fase), 2,1 kW |
| Air Supply |
0.5MPa ~ 0.7MPa |
| Vacuümgeneratie |
Vacuümgenerator |
| Montagehoofd |
4 koppen |
| Verhoogde snelheid |
9000cph (optimaal) |
| Toenemende nauwkeurigheid |
(XY) ±0,05 mm;CPK≥1.0 |
| Beheersnauwkeurigheid |
5 μm |
| Hoogte van het onderdeel |
12 mm |
| Type onderdeel |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, enz.
(resistor/capacitor/diode/triode/LED/IC, enz.)
|
| PCB-dikte |
0.6 mm~3.5 mm |
| PCB-grootte |
400 mm ((L) x 350 mm ((W) |
| PCB-transport |
Automatische driehoeksrail |
| Verandering van het spuitstuk |
Automatische vervanging van het spuitstuk(19-holes sproeiers) |
| Controlesysteem |
Ingebouwde industriële computer (Windows-systeem)
met monitor, toetsenbord en muis
|
| Aandrijfsysteem |
X&Y-as aangedreven door servomotoren; flexibel S-curve versnellen en vertragen |
| Vervoerstelsel |
Bolschroef + lineaire gids |

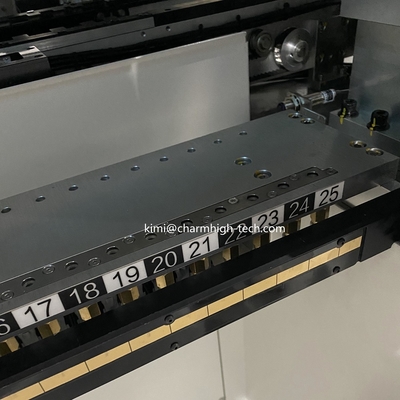

| Voedingssysteem |
50 Yamaha 8 mm standaard pneumatische/elektrische voederslotten
(ook geschikt voor IC-bak en stokvoeder)
|
| Visie-systeem |
Snapshot camerax4 (toepasselijke grootte van het onderdeel:16 mmx16 mm);
IC camerax1 (toepasselijke grootte van het onderdeel:36 mmx36 mm);
Merk camerax2
|
CHM-650 kleine & hoge precisie SMT pick and place machine, ondersteuning 0201 massaproductie:
Hoogtepunten:
1Automatische uitwisseling, je hoeft de spuitstukken niet handmatig te vervangen, erg handig!
2Sterk visie camerasysteem, bijgewerkte camera's met hogere nauwkeurigheid, IC placecd nauwkeuriger en min component 0201.
3Hoog geconfigureerd met slimme software, langere levensduur, Charmhigh leveren sterkere mechanische onderdelen.
Werken met universele standaard Yamaha Feeders ((afzonderlijk kopen):
Optie:
1. 8mm/ 12mm / 16mm / 24mm / 32mm / 44mm elektrische voeder
2. 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm pneumatische voeder
3Vibratievoeder
Feedback van klanten:
Aanbeveling voor SMT-productielijnen van kleine en hoge precisie en economische omvang:
Charmhigh, top Chiense merk.
Let op:
De pick-and-place machine is compleet ingesteld met alle accessoires die in het pakket zijn inbegrepen, machine klaar om te gebruiken!
Het enige dat u nodig heeft om voor te bereiden is een externe luchtcompressor (luchtvoorziening voor voeders, automatische mondstuk vervanging, hoofd vacuüm, PCB stop..)
Koop deze machine met vertrouwen.
Service en garantie:
De volledige machine heeft een garantieperiode van 1 jaar vanaf het moment van aankoop en levenslange service.
We leveren altijd reserveonderdelen van machines, fabriek rechtstreeks leveren met garantie.
Wij bieden online Q/A en probleemoplossingsondersteuning en technische adviesdiensten.
We bieden een naverkoopservice.Elke machine is 100% getest voordat ze vertrekt.
