Kleine en middelgrote economische SMD-productielijn voor PCB-assemblage Full-Automatic SMT Pick and Place Machine Charmhigh CHM-551, CPK≥1.0
High Precision 4 heads Charmhigh CHM551 PCB Pick & Place Machine 0201, QFN, BGA
Geautomatiseerde SMT pick and place machine, zeer goed voor kleine batchproductie met hoge stabiliteit
Inleiding:
Charmhigh CHM-551 is een automatische SMT pick-and-place-machine met vier koppen, met hoge snelheid en hoge precisie, met een high-end configuratie-mechanisme en uitstekende prestaties.en de prijs is betaalbaar..Het wordt gebruikt voor O&O-proofing en SMT-productie voor kleine en middelgrote producties en kan de investeringskosten snel terugverdienen. Of u nu kleine batches of grote hoeveelheden produceert, het is uw beste keuze.
CHM-551 catalogus downloaden:CHM-551 - Catalogus.pdf
CHM-551 werkvideo van de klant:
Het is de eerste keer dat ik in de Verenigde Staten ben geweest.
CHM-551 montage 0201:
Het is de eerste keer dat ik in de VS ben geweest.
Hoogtepunten:
1. Ondersteuning van de CPK-test,CPK≥1.0, 0201 perfect

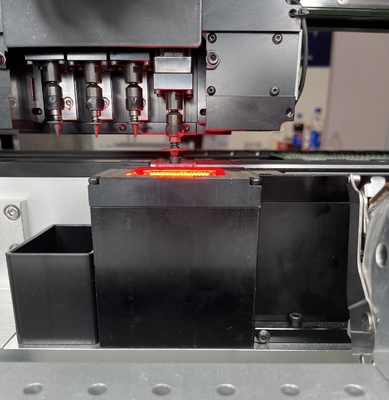

Sterk visie camera systeem, bijgewerkte camera's met hogere nauwkeurigheid, IC placecd nauwkeuriger en min component 0201.
2. Automatische mondstuk wisseling (13 sets mondstuk bibliotheek)
Automatische uitwisseling van de spuitstukken, je hoeft de spuitstukken niet handmatig te vervangen, heel handig!
3. Termische compensatie
4. Automatische PCB-conveyor
Met een pcb-autoconveyor, een kleine SMT productielijn gebouwd, vrij je handen!
5. Optimale snelheid:11500CPH; IPC9850:8850CPH
Met deze snelheid kun je middellange werkzaamheden uitvoeren, met de uitstekende stabiliteit, 15 uur per dag werken
6. SMart software, AI ondersteuning.
Snelle programmering, makkelijk te bedienen, snelle start slechts 1 uur.
| CHM-551 Specificaties |
| Afmetingen |
1050 mm ((L) x1050 mm ((W) x 885 mm ((H) / met basis: 1360 mm |
| Gewicht |
200 kg / met basis: 310 kg |
| Stroomvoorziening |
AC220V (50Hz,enkelfase) 1,5kw |
| Air Supply |
0.5MPa ~ 0.7MPa |
| Vacuümgeneratie |
vacuümpomp |
| Montagehoofd |
4 koppen |
| Verhoogde snelheid |
11500CPH (optimaal);IPC9850: 8850cph |
| Toenemende nauwkeurigheid |
(XY) ± 0,06 mm; CPK≥1.0 |
| Hoogte van het onderdeel |
12 mm |
| Type onderdeel |
0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, enz.
(resistor/capacitor/diode/triode/LED/IC, enz.) |
| PCB-dikte |
0.6 mm~3.5 mm |
| PCB-grootte |
350 mm ((L) x 270 mm ((W) (standaard);
600 mm ((L) x 350 mm ((W) (facultatief) |
| Verandering van het spuitstuk |
Automatische vervanging van het sproeiersysteem (sproeierbibliotheek met 13 gaten) |
| Controlesysteem |
Ingebouwde industriële computer (Windows)
met monitor, toetsenbord en muis |
| Aandrijfsysteem |
X&Y-as aangedreven door servomotoren;
het toepassen van flexibele S-curve versnelling en vertraging
|
| Vervoerstelsel |
Bolschroef + lineaire gids |
| Voedingssysteem |
50 Yamaha 8 mm standaard pneumatische/elektrische voedingsstaven
(ook geschikt voor IC-bak en stokvoeder) |
| Visie-systeem |
Snapshot camerax4 (toepasselijke grootte van het onderdeel: 14 mm × 14 mm);
IC camerax1 (toepasselijke grootte van het onderdeel:25 mm × 25 mm);
Merk camerax2 |

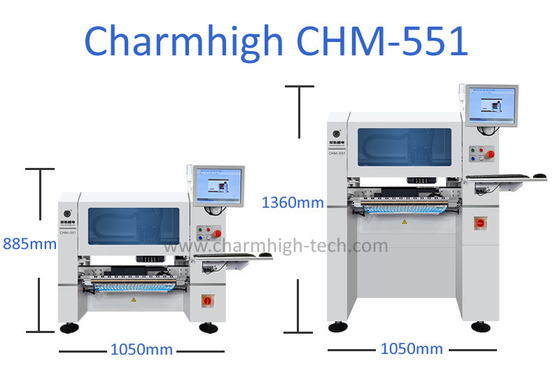

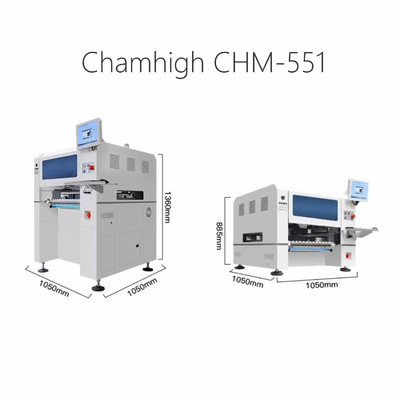

We hebben twee soorten voor CHM-551, één is desktop, een ander is verticaal, je kunt er een kiezen.
Let op: de basis moet in onze fabriek worden geïnstalleerd voordat het schip vertrekt!
Een stevige machine met een mooi uiterlijk:
Werken met universele standaard Yamaha Feeders ((afzonderlijk kopen):
Voersysteem: met elektrische/pneumatische Yamaha-voedersysteem, dat economisch en stabiel is.
Vibratievoeder (stick feeder): ondersteunt de voeding van het buisvormige onderdeel.
Optie:
1. 8mm/ 12mm / 16mm / 24mm / 32mm / 44mm elektrische voeder
2. 8x4mm / 12mm/ 16mm / 24mm / 32mm / 44mm pneumatische CL-voeder
3Vibratievoeder
CHM-551 Onderdelenlijst
| Artikel 1 |
Hoeveelheid |
Artikel 1 |
Hoeveelheid |
| Pick-and-place machine |
1 |
Tweezer |
1 |
| met een vermogen van niet meer dan 10 kW |
8 |
Innerlijke hexagonale spanner |
1 |
| Gereedschapskist |
1 |
smeerolie |
1 |
| Garantie kaart |
1 |
Filter |
4 |
| Gebruikershandleiding |
1 |
Snelle aansluiting |
1 |
| Testverslag |
1 |
Muispad |
1 |
| Borstel |
1 |
Stroomkabel |
1
|
CHM-551CPK≥1.0Wat is CPK detectie?
CPK verwijst naar de procescapaciteitsindex, het is een maatstaf voor de consistentie en nauwkeurigheid van een pick-and-place-machine in de productie,Als de CPK hoog is, betekent het dat de machine goed is in het plaatsen van componenten precies waar ze moeten zijn.en er kunnen meer fouten zijn in het assemblageprocesIk.t geeft aan hoe stabiel de kwaliteit van de machine is tijdens de productie.
CPK < 1: Slecht
1 ≤ CPK < 1.33: normaal
CPK ≥ 1.33Uitstekend.
Samenvatting: CPK is een maatstaf voor de consistentie en nauwkeurigheid van een pick-and-place-machine in de productie.
Charmhigh CHM-551 hoge feedback van de klant:
Charmhigh SMT, fabrieksvoorziening, professionele fabrikant, snelle levering.
Charmhigh, top Chiense merk.
Charmhigh nieuw industrieel park fabriek, onderzoek en productie park:
Let op:
De pick-and-place machine is compleet ingesteld met alle accessoires die in het pakket zijn inbegrepen, machine klaar om te gebruiken!
Het enige wat u nodig heeft is een externe luchtcompressor (luchtvoorziening voor voedingsmiddelen, hoofdvacuüm, PCB-ondersteuning, automatische wisselbibliotheek van het mondstuk...).
Koop deze machine met vertrouwen.
Geniet van je pick-and-place machine!
Service en garantie:
De volledige machine heeft een garantieperiode van 1 jaar vanaf het moment van aankoop en levenslange service.
We leveren altijd reserveonderdelen van machines, fabriek rechtstreeks leveren met garantie.
Wij bieden online Q/A en probleemoplossingsondersteuning en technische adviesdiensten.
We bieden een naverkoopservice.Elke machine is 100% getest voordat ze vertrekt.
