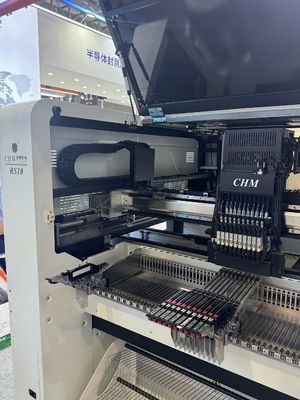

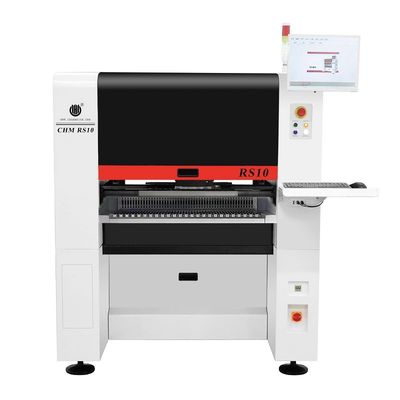

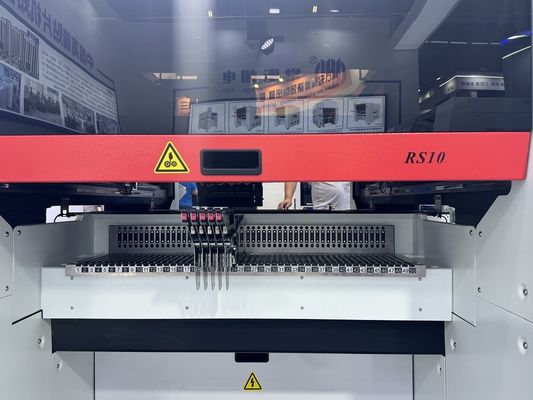

Dual Linear Motor Drive Charmhigh RS10 Magnetische Suspension SMT Pick and Place Machine

Dual Linear Motor Drive Charmhigh RS10 Magnetische Suspension SMT Pick and Place Machine
Dual Linear Motor Drive Charmhigh RS10 Magnetic Suspension SMT Pick and Place Machine
Dual Linear Motor Drive Charmhigh RS10 Magnetische Suspension SMT Pick and Place Machine Dual Linear Motor Drive Charmhigh RS10 Magnetische Suspension SMT Pick and Place Machine Dual Linear Motor Drive Charmhigh RS10 Magnetische Suspension SMT Pick and Place Machine Dual Linear Motor Drive Charmhigh RS10 Magnetische Suspension SMT Pick and Place Machine Dual Linear Motor Drive Charmhigh RS10 Magnetische Suspension SMT Pick and Place Machine

Grote Afbeelding :  Dual Linear Motor Drive Charmhigh RS10 Magnetische Suspension SMT Pick and Place Machine

Productdetails:
Plaats van herkomst: China
Merknaam: Charmhigh
Certificering: CE
Modelnummer: RS10 (magnetische suspensie)
Document: Charmhigh RS10.pdf
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: $38000
Verpakking Details: Houten doos
Levertijd: 3-7 werkdagen
Betalingscondities: T/T, Western Union
Levering vermogen: 30 per maand
Contact

Dual Linear Motor Drive Charmhigh RS10 Magnetische Suspension SMT Pick and Place Machine

beschrijving
Hoofden: 10 koppen (met 31 stuks spuitstukken met automatische wisselpositie) PCB-formaat: 600 ((L) * 400 ((W) mm (standaard)
Montagesnelheid: Optimale snelheid: 45000 pk/uur; Voeder: Ondersteun 100pcs NXT elektrische voeder
Onderdeel: 01005, 0201,04025050, SOP, QFN, BGA... Maximale hoogte van het onderdeel: 12 mm
Camera: IC camera: 1pcs (36X36mm); Vliegende camera: 10pcs (16X16mm); MARK camera: 2pcs PCB -levering: 3 stuks automatisch levering met rails, breedte kan worden aangepast door software
Dimensie: 1600 (L) * 1688 (W) * 1560 (H) mm Voeding: AC380V (50Hz, driefasig) 4,5kw
Voersype: Fuji NXT elektrische voeder Motor: X-motor servomotor + Y-assige dubbele lineaire motoren
PCB-dikte: 0,6-3,5 mm Netto gewicht: 1930kg

Dual Linear Motor Drive Charmhigh RS10 Magnetische Suspension SMT Pick and Place Machine
Productoverzicht

Charmhigh RS10 Magnetische ophanging pick and place machine - Dual linear motor drive

Ontworpen voor hoge snelheid, hoge precisie grote PCB-assemblagelijnen en PCBA-productie.

Belangrijkste kenmerken
  • Optimale snelheid: 45.000 CPH (onder optimale omstandigheden)
  • Montage nauwkeurigheid: (XY) ± 0,035 mm CPK≥1.0
  • Montagebereik van onderdelen: 01005 tot 36 mm × 36 mm en grotere onderdelen
  • Optioneel: blauwlicht scannen, lens montage, productie van PCB montage van 1,2 m
Video-demonstraties

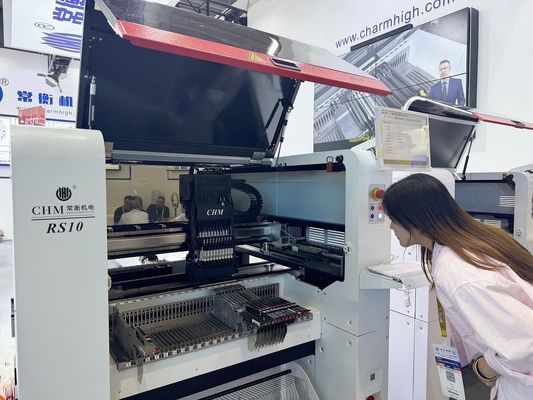

Echte werkvideo NEPCON tentoonstelling Werkplaatsproductie
Technische specificaties
Afmetingen1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H)
Gewicht1930 kg
StroomvoorzieningAC380V (50Hz, driefasig), 4,5 kW
Air Supply0.5MPa ~ 0.7MPa
Vacuümgeneratieingebouwde vacuümpomp
Montagehoofd10 koppen
Verhoogde snelheid45,000 CPH (optimaal)
Toenemende nauwkeurigheid(XY) ± 0,035 mm CPK≥1.0
Hoogte van het onderdeel≤ 12 mm
Type onderdeel01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, enz.
ComponentengammaInchgrootte 0201 tot 36 mm*36 mm en grotere onderdelen
PCB-dikte0.6 mm~3.5 mm
PCB-grootte600 mm ((L) × 400 mm ((W) (standaard); 1200 mm ((L) × 400 mm ((W) (facultatief)
PCB-transportAutomatische 3-seksie-spoortransport, PCB-ondersteuning
Verandering van het spuitstukAutomatische vervanging van het sproeiersysteem (31-holes sproeiersysteem)
ControlesysteemIngebouwde industriële computer (Windows 7) met monitor, toetsenbord en muis
AandrijfsysteemX-as aangedreven door servomotor, Y-as aangedreven door dubbele lineaire motor
VervoerstelselX- en Y-as met THK-grondbalschroef en THK-stille lineaire gids
Voedingssysteem100 NXT 8 mm standaardvoederstapels
Visie-systeemVliegcamera × 10, IC-camera × 1, Markcamera × 2 met beeldnaadfunctie
Hoogtepunten
  • Y-as-dual lineaire motor aandrijving
  • Ondersteuning van CPK-detectie
  • Identificatie van grote componenten
  • ANC (Auto Nozzle Changer)
  • HD IC-visie systeem
  • Ruimteconstructie met slijpplatform van industriële kwaliteit
  • Ingebouwde vacuümpomp + solenoïde klepstructuur
  • Automatisch warmtecompensatiecorrectiesysteem
  • PCB-ondersteuningssysteem
  • Dual Mark Camera voor grotere PCB's
Foto's van producten
Charmhigh RS10 SMT Pick and Place Machine RS10 production with 100 feeder slots RS10 manufacturing setup PCB samples produced by RS10 Charmhigh factory facility Charmhigh manufacturing plant
Service en garantie:De volledige machine heeft een garantie van 1 jaar vanaf de aankoopdatum met levenslange service.
