Productdetails:
|
Hoofden: | 6 stuks ((met 19 stuks spuitstuk automatisch wisselpositie) | PCB Grootte: | 350 mm ((L) * 300 mm ((W) |
---|---|---|---|
Versnelling: | 27800 CPH (beste staat onder ons bedrijf) | Voedingssysteem: | Steun 50pcs NXT elektrische voeder |
Component: | 01005, 0201,0402,-5050, SOP, QFN,BGA tot 36*36mm grotere componenten | Maximum componentenhoogte: | 12 mm |
Camera: | IC camera: 1pcs (36x36mm); Vliegende camera: 6pcs (16x16mm); MARK camera: 2pcs | PCB-levering: | 3 stuks auto levering met rails, breedte kan worden aangepast door software |
Afmeting: | 890 mm ((L) x 1450 mm ((W) x 1500 mm ((H) | Stroomvoorziening: | AC220V (50 Hz, enkelfasig) |
Typ van voedingsbron: | Fuji NXT elektrische voeder | MOTOR: | De Servomotor van Panasonic |
PCB-dikte: | 0.6-3.5 mm | Nettogewicht: | 900 kg |
Schattig maar sterk!

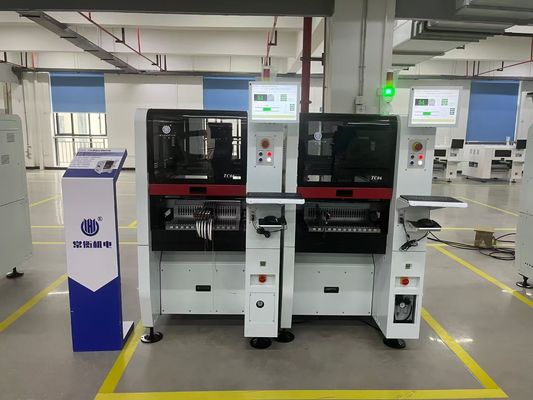

TC06 Smalle 6-Kops High-Speed SMT Pick and Place Machine met Geïntegreerd Gietijzeren Platform
Module SMT Pick and Place Machine6 Koppen 50 feeders, Ondersteunt 01005 CPK>1.0
89cm breed, geschikt voor de meeste kantoordeuren en liften!
PCB-machine, volledig automatische PCB-assemblagelijn, Chinees topmerk Charmhigh
1. Modelnummer: TC06
2. Merk: Charmhigh
3. Hoofdconfiguratie:Volledig automatisch in-line + PCB automatische levering + 6 Koppen 50 feeders +(xy)+30μm, CPK>1.0 + X&Y-as aangedreven door Panasonic servomotor + automatische nozzlewisselaar + 9 camera's + Grondschroef & Lineaire geleiders + Thermische Compensatie + Optimale snelheid: 27800CPH

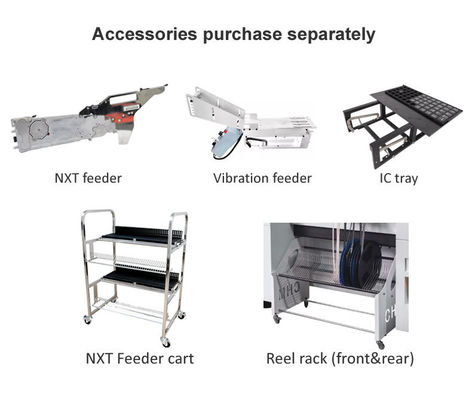

4. Feeder: Fuji Electric feeder (apart aan te schaffen)
5. PCB-oppervlak: 350mm(L) * 300mm(B)
6. Wordt geleverd met computer & toetsenbord & muis met Windows-systeem
7. Component: 01005/ 0201/ 0402 / 0603-5050/ diode/ triode/ SOP/ QFP/ QFN/ BGA/ LED... tot max. 36*36mm IC
8. Afmetingen: 890 (L) * 1450 (B) * 1500 (H) mm, AC220V (50Hz, eenfasig); Nettogewicht: 900kg
9. Levertijd: 5-7 werkdagen
10. Levering: per zee / ophalen bij onze fabriek / verzenden naar Chinees magazijn
11. Betalingsmethode: overschrijving (T/T)
12. Verpakking: multiplex doos
Hoogtepunt:
1. Ondersteunt CPK-test
2. Ondersteunt IC Pin-herkenning
3. Automatische thermische compensatie
4. Automatische nozzlewisseling
5. Smal ontwerp 89cm breed
6. Ondersteunt 01005, max. snelheid 27800CPH
Charmhigh YouTube-kanaal: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 werkvideo, montage 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
TC06+Yamaha YS12 samenwerkend: https://www.youtube.com/watch?v=x7ChkUV0HG4
Charmhigh TC06 parameters:
Afmetingen |
890mm(L)x1450mm(B)x1500mm(H)
|
Gewicht | 900kg |
Voeding | AC220V (50Hz, eenfasig), 3kW |
Luchttoevoer | 0.5MPa ~0.7MPa |
Vacuümgeneratie | Ingebouwde vacuümpomp |
Aantal montagekoppen | 6 |
Montagesnelheid | 27800cph (optimaal) |
Montagenauwkeurigheid | (xy)+30μm, CPK≥1.0 |
Componenthoogte | ≤12mm |
Componenttype & Componentbereik |
-Weerstand condensator uitsluiting, cilindrische diode, aluminium -Inch maat 01005 tot 36*36mm, en grotere componenten montage |
PCB-dikte | 0.6mm~3.5mm |
PCB-formaat | 350mm(L)x300mm(B) |
PCB-transport | 3-sectie-rail automatisch transport, PCB-ondersteuningsapparaat |
Nozzlewisseling | Automatische nozzlewisseling (19-gaats nozzlebibliotheek) |
Besturingssysteem | Ingebouwde industriële computer (Windows-systeem) uitgerust met monitor, toetsenbord en muis |
Aandrijfsysteem |
X&Y-as aangedreven door Panasonic servomotoren |
Transmissiesysteem | Aardingsschroeven + Lineaire geleiders |
Voedingssysteem | 50 NXT 8mm standaard feeder stacks (ook geschikt voor IC-tray en stick feeder) |
Visiesysteem | Vliegcamera x 6 (componentgrootte van toepassing: 16mmx16mm); IC-camera x 1 (componentgrootte van toepassing: 36mmx36mm); Markeer camera x 2 |
Onderdelenlijst:
Item | Hoeveelheid | Item | Hoeveelheid |
TC06 Pick and place machine | 1 | Smeerolie | 1 |
Nozzles | 8 | Filter | 4 |
Gereedschapskist | 1 | Snelle connector | 1 |
Garantiekaart | 1 | Muispad | 2 |
Gebruikershandleiding | 1 | Stroomkabel | 2 |
Testrapport | 1 | Toetsenbord | 1 |
Borstel | 1 | Muispad | 1 |
Pincet | 1 | LCD | 1 |
Charmhigh TC06, 6-kop 50-feeder:

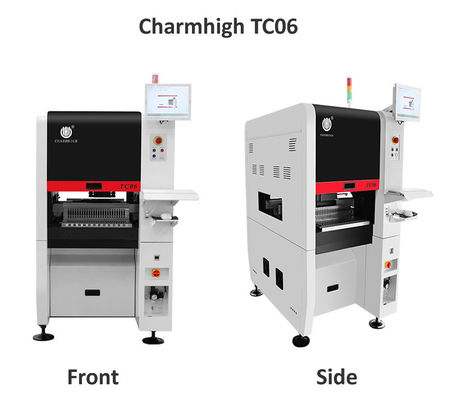

Deze pick and place machine is compact en schattig, maar toch ongelooflijk krachtig.
TC06 voordelen:
-Het ondersteunen van CPK is een belangrijke sleutel bij het kiezen van een pick and place machine, waardoor het SMT-productieproces stabieler wordt.
-ANC: Automatische nozzlewisseling, nozzles kunnen automatisch worden toegewezen op basis van componenten, waardoor SMT-productie intelligenter en efficiënter wordt.
-Zeer nauwkeurige universele montagekop: één machine kan voldoen aan de montagebehoeften van verschillende componenten met een hoge stabiliteit
-Gietijzeren basisstructuur, de pick and place machine draait soepel op hoge snelheid, beter dan marmer.
-De X&Y-as aangedreven door Panasonic servomotor zorgt voor de langdurige stabiliteit en precisie van de machine.
Charmhigh TC06: CPK-detectie geslaagd, TC06: CPK≥1.0, Ondersteunt 01005, hoog precisie model.

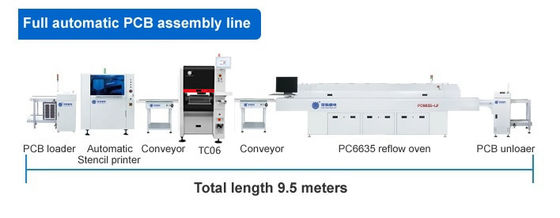

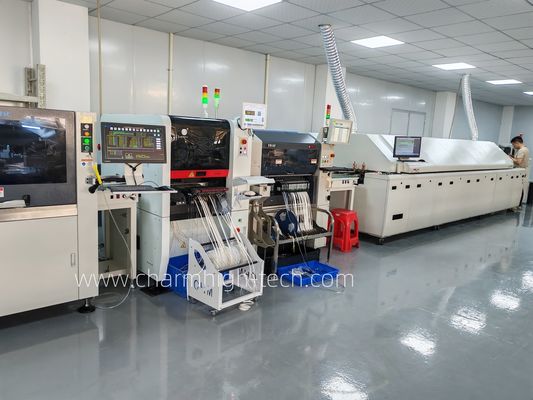

SMT-productielijn aanbeveling:
Montagevoorbeelden:
Charmhigh fabriek directe levering:
TC06 sterke verpakking:
Service & Garantie:
De complete machine heeft een garantieperiode van 1 jaar vanaf de aankoopdatum en levenslange service.
We leveren altijd reserveonderdelen van de machine, fabrieksdirecte levering met garantie.
We bieden online Q/A en probleemoplossingsondersteuning en technisch advies.
We bieden één-op-één after-sales service. Elke machine is 100% goed getest voordat deze wordt verzonden.
Technische ondersteuning:
Kimi's Mob/ WhatsApp: 0086 135 106 75756
E-mail: kimi@charmhigh-tech.com
Welkom om ons te volgen op YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
Als u meer informatie wilt, neem dan contact met ons op via e-mail.
We zullen u de eerste keer antwoorden.
