Charmhigh Module Pick and Place Machine – TC06
High-end & Compact ontwerp.Gegoten ijzeren geïntegreerde vormgeving, ultra-sterke X-balk structuur.
6 koppen 50 feeders, Ondersteuning 01005 CPK>1.0
89cm breed, geschikt voor de meeste kantoordeuren en liften!
TC06 SMT pick and place machine ontworpen met modulaire PCBA-assemblage in gedachten, deze machine ondersteunt ultra-fijne pitch IC's, BGA, QFN en 0201,01005 passieve componenten met opmerkelijke nauwkeurigheid. Het compacte ontwerp maakt naadloze integratie in moderne SMT-lijnen mogelijk, waardoor het ideaal is voor slimme elektronica, IoT-apparaten en op maat gemaakte moduleproductie.
Voordelen van TC06:
1. Ondersteuning van CPK is een belangrijke sleutel bij het kiezen van een pick and place machine, waardoor het SMT-productieproces stabieler wordt.
2. ANC: Automatische nozzle-wissel, waardoor SMT-productie intelligenter en efficiënter wordt.
3.Zeer nauwkeurige 6 montagekoppen: één machine kan voldoen aan de montagebehoeften van verschillende componenten met hoge stabiliteit
4.Gegoten ijzeren basisstructuur, de pick and place machine draait soepel op hoge snelheid.
5. De X&Y-as aangedreven door Panasonic servomotor zorgt voor de langdurige stabiliteit en precisie van de machine.
Charmhigh YouTube-kanaal: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 werkvideo, montage 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
Charmhigh TC06 parameters:
| Afmetingen |

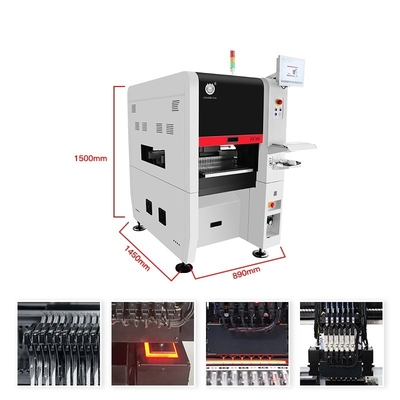

890mm(L)x1450mm(B)x1500mm(H)
|
| Gewicht |
900kg |
| Voeding |
AC220V (50Hz, eenfasig), 3kW |
| Luchttoevoer |
0.5MPa ~0.7MPa |
| Vacuümgeneratie |
Ingebouwde vacuümpomp |
| Aantal montagekoppen |
6 |
| Montagesnelheid |
27800cph (optimaal) |
| Montagenauwkeurigheid |
(xy)+30μm, CPK≥1.0 |
| Componenthoogte |
≤12mm |
|
Componenttype &
Componentbereik
|
-Weerstand condensator uitsluiting, cilindrische diode, aluminium
condensator, SOT, SOP, QFP, QFN, BGA, etc.
-Inch maat 01005 tot 36*36mm, en grotere componenten montage
|
| PCB Dikte |
0.6mm~3.5mm |
| PCB Formaat |
350mm(L)x300mm(B) |
| PCB Transport |
3-sectie-rail automatisch transport, PCB-ondersteuningsapparaat |
| Nozzle Wissel |
Automatische nozzle-wissel (19-gaats nozzle-bibliotheek) |
| Besturingssysteem |
Ingebouwde industriële computer (Windows-systeem)
uitgerust met monitor, toetsenbord en muis |
| Aandrijfsysteem |
X&Y-as aangedreven door Panasonic servomotoren
|
| Transmissiesysteem |
Aardingsschroeven + Lineaire geleiders |
| Voedingssysteem |

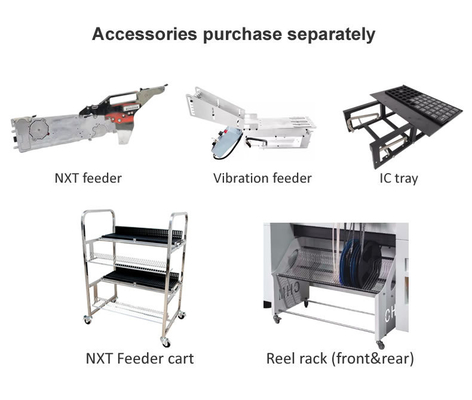

50 NXT 8mm standaard feeder stapels
(ook geschikt voor IC-lade en stick feeder) |
| Visiesysteem |
Vliegcamera x 6 (componentgrootte van toepassing: 16mmx16mm);
IC-camera x 1 (componentgrootte van toepassing: 36mmx36mm);
Markeer camera x 2 |

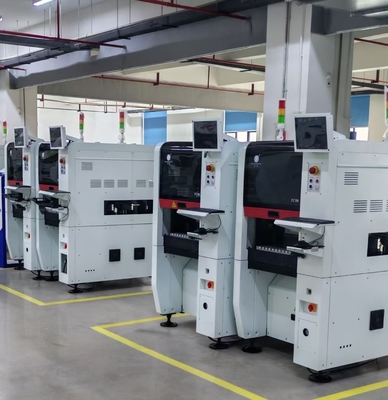

Twee eenheden Charmhigh TC06 die samenwerken, 27800 CPH *2 = 55600 CPH
Deze pick and place machine is compact en schattig, maar toch ongelooflijk krachtig.
Charmhigh TC06: CPK-detectie geslaagd, TC06: CPK≥1.0, Ondersteuning 01005:
Montagebereik:

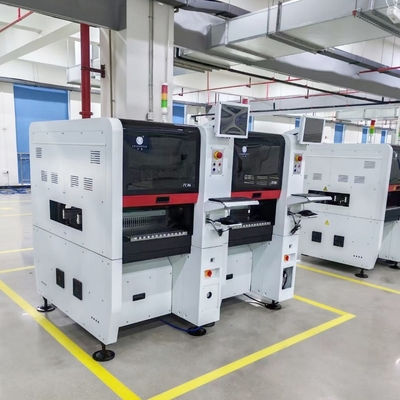

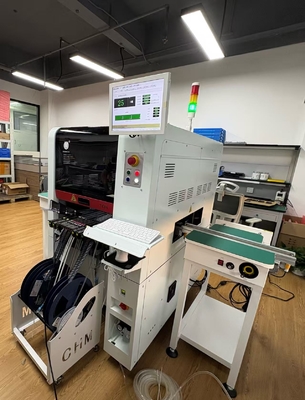

Klantlocatie:
TC06 sterke verpakking:
Service & Garantie:
De complete machine heeft een garantieperiode van 1 jaar vanaf de aankoopdatum en levenslange service.
We leveren altijd reserveonderdelen van de machine, rechtstreeks van de fabriek met garantie.
We bieden online Q/A en probleemoplossingsondersteuning en technisch advies.
We bieden één-op-één after-sales service. Elke machine is 100% goed getest voordat deze wordt verzonden.
Technische ondersteuning:
Kimi Liu: Mob/ WhatsApp: +8613510675756
E-mail: kimi@charmhigh-tech.com
Welkom om ons te volgen op YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
Als u meer informatie wilt, neem dan contact met ons op via e-mail. We zullen u de eerste keer antwoorden.
Waarom voor ons kiezen?
1. CHARMHIGH bedient klanten in meer dan 30 landen wereldwijd en verdient hun vertrouwen door betrouwbare prestaties en innovatie.
2. Met diepgaande expertise in SMT-productie zijn we gespecialiseerd in het ontwerpen en leveren van volledig op maat gemaakte SMT-oplossingen — van concept tot productie.
3.Ons team biedt deskundige technische diensten en responsieve ondersteuning om naadloze operaties en maximale efficiëntie te garanderen.
4.We hebben uitgebreide ervaring in het diagnosticeren en oplossen van SMT-uitdagingen en bieden geoptimaliseerde oplossingen voor elke productiebehoefte.
5.Door te kiezen voor CHARMHIGH, krijgt u een betrouwbare langetermijnpartner die zich inzet voor uw succes in SMT-productie.
Diensten met toegevoegde waarde:
1.Gratis Offline Programmeersoftware (USD 2.083 waarde) - Stroomlijn uw installatie en verminder de programmeertijd aanzienlijk
2.Gratis Offline Laadtafel Inbegrepen (USD 277 waarde) - Klaar voor gebruik apparatuur voor onmiddellijke productiviteit
3.Toegewijde Online Operationele Begeleiding - Deskundige ondersteuning zorgt voor een soepele implementatie en zorgeloze werking
