20 koppen Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly

20 koppen Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly
20 koppen Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly 20 koppen Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly 20 koppen Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly 20 koppen Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly

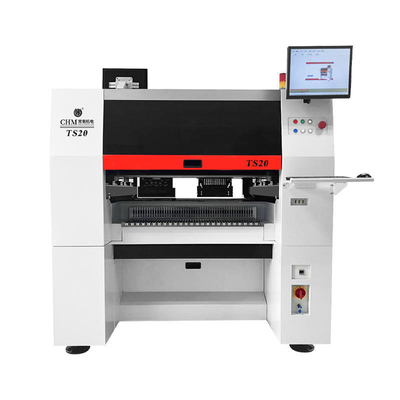

Grote Afbeelding :  20 koppen Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly

Productdetails:
Plaats van herkomst: China
Merknaam: Charmhigh
Certificering: CE
Modelnummer: TS20 (20 koppen + 100 feeders)
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: $56,800
Verpakking Details: multiplexkast
Levertijd: 6-8 werkdagen
Betalingscondities: T/T, Western Union
Levering vermogen: 50 per maand
Contact

20 koppen Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly

beschrijving
Dimensie: 1600 (l) x1688 (w) x1560 (h) Hoofden: 20-head (10-head* 2 armen); met 31-hole mondstukbibliotheek
PCB -maat: Single-track transportband: 600*50-450 mm; Dual-track transportband: 600*50-250 mm Snelheid: 82000cpH (optimaal)
Voeder: Ondersteuning 100 van de nxt elektrische feeders Montage nauwkeurigheid: (Xy) ± 40μm cpk ≥1,0
Onderdeel: 01005, 0201,0402, -5050, SOP/QFP/QFN/BGA/LED .. Netto gewicht: 2000 kg
Camera: Vliegende camera: 10 stcs*2 armen (component maat 16*16 mm); Markcamera: 2 stks*2 armen PCB -levering: 3 stuks automatisch levering met rails, breedte kan worden aangepast door software
Stroomvoorziening: AC380V (50Hz, 3 fase) 6 kW Hoogste component: 12 mm
Markeren:

20-kops SMT pick-and-place machine

,

tweearm pcb-assemblage machine

,

hoogfrequente plaatsmachine TS20

Dual-arm Dual-lane high speed high precision 20-head SMT Pick and Place Machine TS20

Slimme software Full In-line Grote SMT-productielijn


1Inleiding

Verdubbel de wapens, verdubbel de rijstroken, verdubbel de output.
Deze TS20 heeft de geïntegreerde structuur van precisie-machines en maakt gebruik van onafhankelijke onderzoeks- en ontwikkelingsresultaten van Charmhigh.
Het heeft de kenmerken van hoge precisie, hoge stabiliteit, volledige functies en gemakkelijk gebruik.
Ontsluit ongeëvenaarde productiviteit met onze geavanceerde dual-arm technologie die op twee onafhankelijke rijstroken werkt.
Ervaar snelheid en bereik een superieur rendement op de investering.
De TS20 is gebouwd om de uitdagingen van de SMT-productie te overwinnen.

2. Machine kenmerken
1. Termische compensatie
2. Montagebereik: Minimum: 01005/maximaal:16 mm ((L) × 16 mm ((W)
3. Ingebouwde vacuümpomp
4. Automatische mondstuk wisseling ((31 sets mondstuk bibliotheek)
5. Dual Lane Shuttle Conveyor
6. 10 hoofd * 2 portier ((voor- en achterarmen)
7. 100 NXT8mm voederstapels
8. Y-axis gantry integraal gieten
Voor meer machine functies, raadpleeg onze account manager


TS20 werkvideo:
https://www.youtube.com/watch?v=Z94UJfxZoao


TS20-parameters:

Afmetingen
1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H)
Gewicht
2000 kg
Stroomvoorziening
AC380V (50Hz, driefasig), 6kW
Air Supply
0.5MPa ~ 0.7MPa
Vacuümopwekking
ingebouwde vacuümpomp
Hoeveelheid montagehoofd
10 hoofd * 2 portier (voor- en achterarmen)
Verhoogde snelheid
82000 pk/uur (optimaal)
Toenemende nauwkeurigheid
(XY) ± 40 μm CPK≥1.0
Montagehoogte
≤ 12 mm
Montage-type
Resistoren en condensatoren: resistoren, cilindrische dioden, aluminiumcondensatoren, SOT, SOP, QFP, QFN, BGA, enz.
Montagebereik
Minimum: 01005

De maximale: 16 mm ((L) × 16 mm ((W)
PCB-dikte
0.6mm~3.5mm
PCB-grootte
Eenvoudige rijbaan 600 mm ((L) × 50 ~ 450 mm ((W)

Voor de toepassing van de voorschriften van punt 6.2.3 van deze bijlage wordt het gebruik van de in punt 6.2.3 van deze bijlage vermelde onderdelen als bedoeld in punt 6.2.3 van deze bijlage beschouwd, mits de in punt 6.2.3 van deze bijlage vermelde onderdelen van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdeling van de onderverdelingen van de
PCB-transport
Dual Lane Shuttle Conveyor
Verandering van het spuitstuk
Automatische vervanging van de spuitstukken (31 gaten in de spuitstukbibliotheek*2 portier)
Controlesysteem
Ingebouwde industriële computer (Windows 7)
voorzien van een monitor*2, toetsenbord en muis
Aandrijfsysteem
X&Y-as aangedreven door Panasonic A6-servomotoren (Y-as door vier motoren); flexibel S-curve versnelling en vertraging
Vervoerstelsel
X&Y-as met THK-aansluiting en THK-stomme lineaire gids
(Y-as met vier schroeven)
Voedingssysteem
100 NXT 8 mm standaardvoederstapels
(ook geschikt voor trillingsvoeder)
Visie-systeem
Vliegcamera × 10 × 2 portier (toepasselijke grootte van het onderdeel: 16 mm × 16 mm);
Markeringscamera × 2 * 2 portier

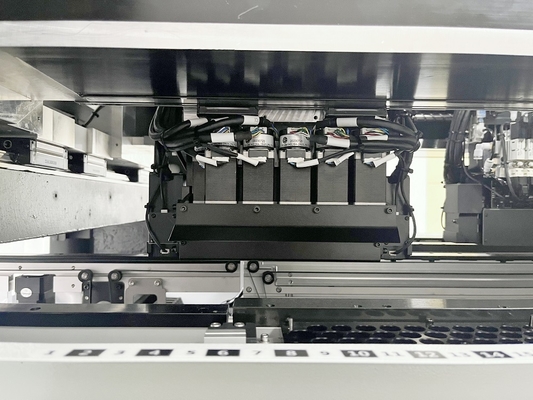

20 koppen Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly 0

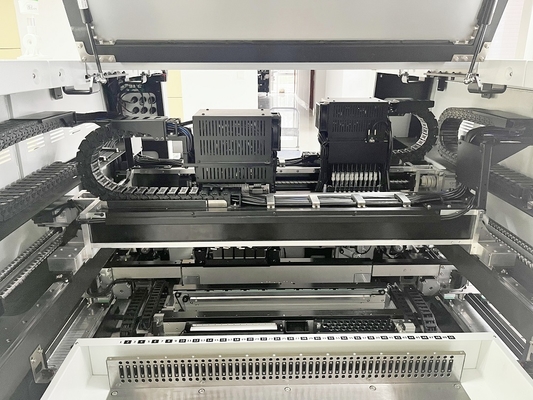

20 koppen Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly 1


"Technische apparatuur" voor de "ontwikkeling" van een "technische apparatuur" of "technische apparatuur" voor de "ontwikkeling" van een "technische apparatuur" of "technische apparatuur".0, hogesnelheidsproductie 82000 CPH

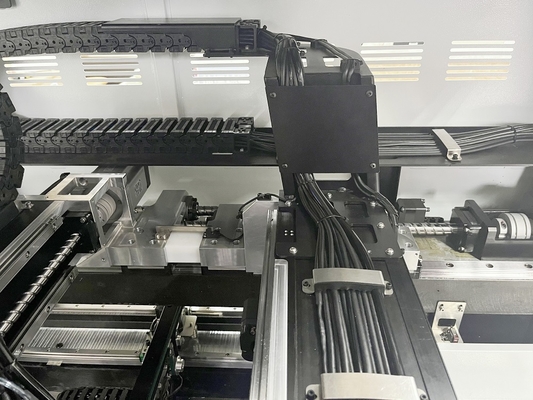

20 koppen Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly 2

20 koppen Dual-arm Dual-lane High Speed TS20 Automatic SMT Pick and Place Machine PCB Assembly 3


Service en garantie:

De volledige machine heeft een garantieperiode van 1 jaar vanaf het moment van aankoop en levenslange service.

We leveren altijd reserveonderdelen van machines, fabriek rechtstreeks leveren met garantie.

Wij bieden online Q/A en probleemoplossingsondersteuning en technische adviesdiensten.


We bieden een naverkoopservice.Elke machine is 100% getest voordat ze vertrekt.

Technische ondersteuning:

Kimi Liu: Mob/ WhatsApp: +86 135 106 75756

E-mail:Kimi@charmhigh-tech.com

Zoek ons opYouTubeHet is de eerste keer dat ik een video heb gezien.

Als u meer informatie wenst, neemt u contact met ons op via e-mail.

We zullen u de eerste keer antwoorden.
