Hoogwaardige pick-and-place-machine met 4 koppen CHM-551P Precisieprototyping

Hoogwaardige pick-and-place-machine met 4 koppen CHM-551P Precisieprototyping
High-end 4-head Pick and Place Machine CHM-551P Precision Prototyping
Hoogwaardige pick-and-place-machine met 4 koppen CHM-551P Precisieprototyping Hoogwaardige pick-and-place-machine met 4 koppen CHM-551P Precisieprototyping Hoogwaardige pick-and-place-machine met 4 koppen CHM-551P Precisieprototyping Hoogwaardige pick-and-place-machine met 4 koppen CHM-551P Precisieprototyping Hoogwaardige pick-and-place-machine met 4 koppen CHM-551P Precisieprototyping

Grote Afbeelding :  Hoogwaardige pick-and-place-machine met 4 koppen CHM-551P Precisieprototyping

Productdetails:
Plaats van herkomst: China
Merknaam: Charmhigh
Certificering: CE
Modelnummer: CHM-551P
Document: Charmhigh CHM-551P - Catalo...og.pdf
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: $9000
Verpakking Details: Houten kist
Levertijd: 2-5 dagen
Betalingscondities: T/T, Western Union
Levering vermogen: 50 per maand
Contact

Hoogwaardige pick-and-place-machine met 4 koppen CHM-551P Precisieprototyping

beschrijving
Voeder: 50pcs Yamaha-Voeders (pneumatische & elektrische voeder) Besturingssysteem: Vensters (komt met de muis van PC en van het toetsenbord)
Fiduciaire kaliberbepaling: De auto kalibreert Tekenpunt Montage nauwkeurigheid: (XY) ±0,06 mm CPK≥1.0
Hoogte van het onderdeel: 12 mm Dimensie: 1050 mm ((L) x 1050 mm ((W) x 885 mm ((H)
MONDSTUK: Auto spuitstuk wisseler met 13pcs spuitstuk bibliotheek Max PCB -maat: 350mm (L) x270mm (W) (Norm); 600mm (L) x350mm ((Facultatief) W)
Netto gewicht: 200 kg Montagesnelheid: 11500CPH ((optimaal); IPC9850:8850cph

Hoogwaardige pick-and-place-machine met 4 koppen CHM-551P Precisieprototyping
Productoverzicht

De CHM-551P is een 4-kops SMT pick-and-place-machine van de volgende generatie, ontworpen voor uiterst nauwkeurige SMT-assemblage in de elektronicaproductie en R&D-toepassingen. Deze machine van industriële kwaliteit is gebouwd met een robuust gietijzeren frame en levert superieure structurele stabiliteit, minder trillingen en een aanzienlijk verbeterde plaatsingsnauwkeurigheid en snelheid.

Belangrijkste kenmerken
  • Ondersteuning CPK-test
  • Automatische mondstukwissel (13 sets mondstukbibliotheek)
  • Thermische compensatie
  • Automatisch transport
  • Optimale snelheid: 14.400 CPH
  • Gietijzeren constructie
Toepassingen
  • PCB-assemblage van kleine tot middelgrote batches
  • Productie van LED-strips en lampen
  • Elektronica contractproductie (EMS)
  • R&D-prototyping
  • Onderwijsinstellingen
  • Groeiende SMT-productielijnen
Technische specificaties
Afmetingen 1020 mm (L) x 1180 mm (B) x 1450 mm (H)
Gewicht 556 kg
Voeding AC220V (50 Hz, eenfasig) 1,5 kW (gemiddeld vermogen 350 W)
Luchttoevoer 0,5 MPa ~0,7 MPa
Vacuüm generatie Ingebouwde vacuümpomp
Hoeveelheid montagekop 4 hoofden
Montagesnelheid 14.400 CPH (optimaal)
Nauwkeurigheid van montage (XY) ± 0,035 mm; CPK≥1,0
Componenthoogte 12 mm
Componenttype 0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, enz. (weerstand/condensator/diode/triode/LED/IC, enz.) 0201 tot grotere component van 30 * 30 mm
PCB-dikte 0,6 mm ~ 3,5 mm
PCB-grootte 350 mm (L) x 270 mm (B) (standaard); 600 mm (L) x 350 mm (B) (optioneel)

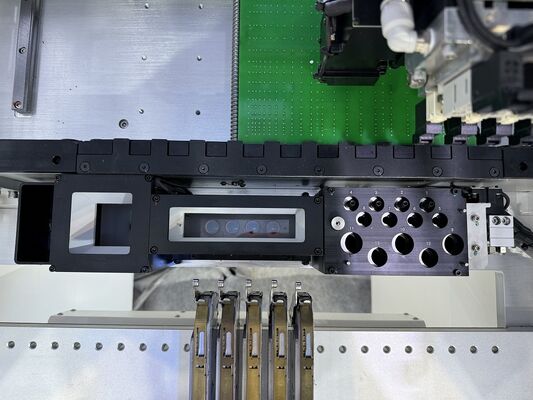

Mondstuk vervangen Automatische mondstukwissel (dopbibliotheek met 13 gaten)
Controlesysteem Linux-systeem, uitgerust met monitor, toetsenbord en muis
Aandrijfsysteem X- en Y-as aangedreven door servomotoren; door gebruik te maken van flexibele S-curve versnelling en vertraging
Transmissiesysteem Kogelomloopspindel + lineaire geleiding
Voedingssysteem 50 Yamaha 8 mm standaard pneumatische/elektrische feederstapels (ook geschikt voor IC-tray en stickfeeder)
Visiesysteem Snapshotcamerax4 (toepasbare componentgrootte: 14 mm×14 mm); IC-camerax1 (toepasbare componentgrootte: 30 mm x 30 mm); Markeer camerax2

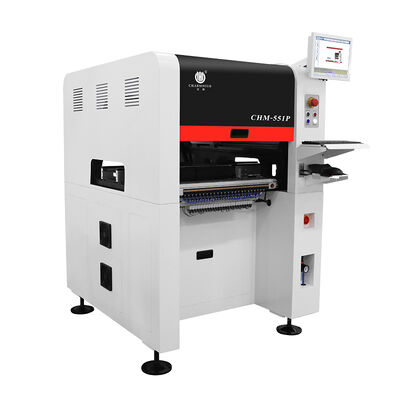

Machineoverzicht
CHM-551P Pick and Place Machine
Compatibiliteit met feeders

Werkt met universele standaard Yamaha pneumatische feeders en elektrische feeders (apart verkrijgbaar):

  • 8 mm/12 mm/16 mm/24 mm/32 mm/44 mm elektrische feeder
  • 8x4mm/12mm/16mm/24mm/32mm/44mm pneumatische voeder
  • Trillingsvoeder
Feeder compatibility options

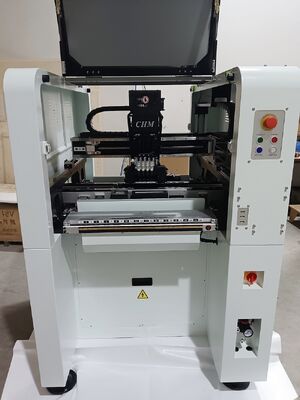

Installatie door klant
Customer site installation

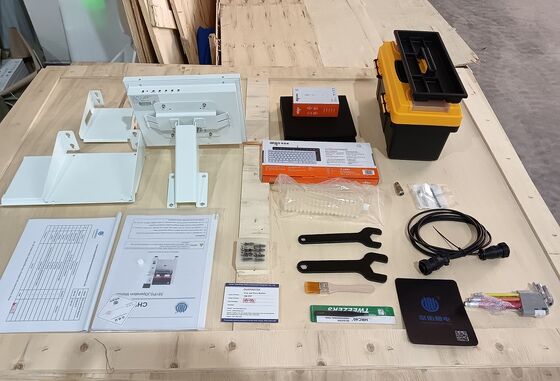

Onderdelenlijst
Pick-and-place-machine 1 Pincet 1
Sproeiers 8 Binnenzeskantsleutel 1
Gereedschapskist 1 Smeerolie 1
Garantiekaart 1 Filter 4
Gebruikershandleiding 1 Snelle connector 1
Testrapport 1 Muismat 1
Borstel 1 Stroomkabel 1
Parts and accessories included
Waarom kiezen voor de verbeterde CHM-551P?

Met zijn gietijzeren constructie, verticaal ruimtebesparend ontwerp en verbeterde nauwkeurigheid biedt de CHM-551P SMT-plaatsingsprestaties van industriële kwaliteit tegen een concurrerende prijs. 2-4 dagen levertijd bij beschikbaarheid op voorraad.

Belangrijke opmerkingen

De pick and place machine is een complete set met alle accessoires in de verpakking, machine klaar voor gebruik!

Het enige dat u hoeft voor te bereiden is een externe luchtcompressor (die lucht aanvoert voor pneumatische feeders).

Koop deze machine met vertrouwen.

Service & Garantie

De volledige machine heeft een garantieperiode van 1 jaar vanaf het moment van aankoop en levenslange service.

Wij leveren altijd reserveonderdelen voor de machine, directe fabriekslevering met garantie.

We bieden online ondersteuning voor vragen/antwoorden en probleemoplossing en technisch advies.

Wij bieden een-op-een after-sales service.Elke machine is 100% getest voordat deze wordt verzonden.

Technische ondersteuning
Kimi's mobiel/WhatsApp:+86 135 106 75756
E-mail:kimi@charmhigh-tech.com
YouTube: https://www.youtube.com/c/KimiLiuCharmhigh/videos
Als u meer informatie wilt weten, neem dan contact met ons op via e-mail. Wij zullen u de eerste keer antwoorden.
