All-in-one Ingebouwde Industrial Linux-systeemcomputer, dubbele visiecamera CCD-systeem
CHM-T48VA Desktop SMT Pick And Place Machine PNP Machine 2 hoofden 29 ingebouwde voeders
110V 220V CE-certificaat
Koop rechtstreeks van de online winkel met de laagste prijs:
CHMT48VA: https://www.charmhigh-smt.com/sale-446157-all-in-one-chmt48va-desktop-smt-pick-and-place-machine-2-heads-29-feeders-embedded-linux-system-vision-system.htm
Vibratievoeder CHMT48VB+: Het is de bedoeling van de Commissie om de Commissie te verzoeken om een voorstel voor een richtlijn van de Raad tot wijziging van Richtlijn 2002/58/EG betreffende de bescherming van de gezondheid van werknemers in verband met de toepassing van de richtlijnen inzake de bescherming van de gezondheid van werknemers in verband met de toepassing van de richtlijnen inzake de bescherming van de gezondheid van werknemers in verband met de toepassing van de richtlijnen inzake de bescherming van de gezondheid van werknemers in verband met de toepassing van de richtlijnen inzake de bescherming van de gezondheid van werknemers in verband met de toepassing van de richtlijnen inzake de bescherming van de gezondheid van werknemers in verband met de toepassing van de richtlijnen inzake de bescherming van de gezondheid van werknemers in verband met de toepassing van de richtlijnen inzake de bescherming van de gezondheid van werknemers.
Zie de onderstaande video link:
CHMT48VA werkende klant uit België:
Specificaties van CHMT48VA:
|
Technische parameter voor
CHMT48VA
|
Afmeting
|
L 960 mm*W 705 mm*H 335 mm
|
|
PCB-oppervlak
|
10*10~355*355 mm
|
|
XY-asverkeer
|
400*460 mm
|
|
Bewegingsbereik van de Z-as
|
15 mm
|
|
Kies en plaats hoofd
|
2 koppen
|
|
Verhoogde snelheid
|
Met zicht 3000~4000 CPH
(Nota: cph betekent chip per uur)
|
|
Werknauwkeurigheid
|
± 0,025 mm
|
|
Stapel
|
8 mm = 22 stapels; 12 mm = 4 stapels; 16 mm = 2 stapels;
24 mm = 1 stapel; voorste IC = 12 stapel;
Gebruikersgedefinieerde IC tray=20 stapel
|
|
Vacuümpomp
|
2 stuks ingebouwde pompen (stille)
|
|
Ziensysteem
|
Dubbele camera's met boven- en onderuitzicht
|
|
Computersysteem binnen
|
Linux systeem van binnen, zeer stabiel, geen behoefte aan externe pc
|
|
Software voor het genereren van CSV-bestanden
|
Door Protel 99SE; Altium Designer...etc zolang de software coördinaten kan genereren
|
|
Ondersteunende bestanden
|
.csv bestand
|
|
Touchscreen
|
7 ′′ (15,6 cm*9,3 cm) industriële touchscreen
|
|
Steunpakketten
|
0402,0603,0805,1206,1210,3528,5050, SO-16, SOT-23, SOT-89,TO-252,SOP,QFN, LQFP....verscheidene soorten IC's (maximale grootte 22*22mm)
|
|
Spanning
|
AC 110V/ 220V, 50/60HZ (lever de stekker voor uw land)
|
|
Bruto gewicht
|
73 kg (met houten doosverpakking)
|
Voordelen:
1. Gemakkelijke software, Embedded Linux System van de machine, stabiel industrie hoofdbord, onafhankelijke werking, geen behoefte aan externe computer, werking gemakkelijker en gemakkelijker, snel leren.
2. Inbouw touchscreen, geen behoefte aan externe monitor, ruimte bespaard, meer handige werking, USB-muis ondersteund ook.
3. Boven en beneden twee visiecamera's, corrigeer de positie van elk onderdeel, u kunt het visiebeeld van het scherm te bekijken voor elk onderdeel.
4Het heeft een flexibele PCB-kleminstallatie, geschikt voor verschillende PCB-groottes.
5Het ondersteunde een aangepaste IC-tray, IC-tray kan worden bevestigd op de machine tafel.
6. Twee montagehoofden met 2pcs Juki spuitstukken, Juki spuitstuk binnen magneet, zodat het kan worden verwijderd door de vinger, geen behoefte om te demontagen met een sleutel, spuitstukken rotatiehoek -180 graden tot +180 graden.
7. All-in-one machine, 29 stuks voeders inbegrepen in de machine, geen noodzaak om andere onderdelen te kopen, machine is klaar om te werken.
8. Z-as detectie, machine treknaald automatisch terug naar de oorsprong om te voorkomen dat sproeiers gebroken.
9De maximale hoogte van de onderdeelondersteuning is 5 mm.
10Controle in gesloten lus, X- en Y-as met encoder, niet afwijken.
11. PCB wordt gekalibreerd door twee componenten positie, dan rest componenten automatisch worden gekalibreerd.
12Met vacuümdetectie, met automatische voeding, als een onderdeel scheef is, gooit het het automatisch naar de opslagplaats, en dan kiest het een nieuw onderdeel om weer te monteren.
13Met visuele detectie zal de camera de hoek van de componenten automatisch corrigeren en op de juiste plaats op het pcb-bord plaatsen.3 keer niet plukken, zal de machine alarm en stoppen, na het levermateriaal, dan doorgaan met werken, geen noodzaak om opnieuw te beginnen.
14. Komt met converter tool (PC versie), werkbestand in de computer bewerken en werkbestand in de machine laden via USB-poort, snel en handig.
15- Ondersteuningspanelen.
16Als je geen pcb-bestand hebt, kun je een nieuw werkbestand maken om direct in de machine te programmeren.
17Ondersteuning één stap.
18. Ondersteuning van gesneden banden/ bulkmateriaal/ buismateriaal.

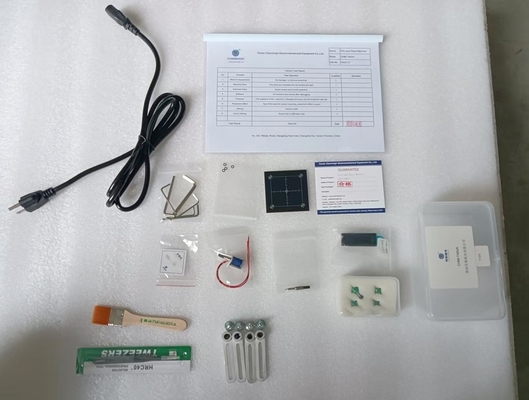

Standaardtoebehoren voor CHMT48VA:
1) Pick and Place MachineCHMT48VA: 1
2) Juki sproeiers in totaal 4 stuks (503, 504, 505, 506 maat)
3) 8G USB-driver 1
4) Stroomkabel 1
5) Trek naald 2
6) Spiraal voor trekspeld1
7) Camera positionering aanpassen zwart bord 1
8) Hex-schakel 6
9) Pinzetten 1
10) Borstel 1
11) Pen voor touchscreen 1
12) Bevestiging voor IC-bak 4
13) Vet 1
14) Engels gebruikershandleiding 1
100% echte foto's:
Boven- en ondercamera's, zorg dat elk onderdeel zeer nauwkeurig is geplaatst:
X- en Y-asmotoren met encoder, gesloten schakelbesturing, zorg ervoor dat de stappen niet verloren gaan:
Snijdband ook ondersteund:
Ondersteunde trillingsvoeder:
Aanpasbare IC-bak:
Touchscreen, USB-muis ook ondersteund:
Juki sproeiers, zeer gemakkelijk te bedienen, magneet binnenin, geen behoefte om een sleutel te gebruiken om te trekken:
Verpakking zeer veilig:
Let op:
De pick-and-place machine is compleet met alle accessoires in het pakket.
Het is een alles-in-één machine, klaar om te gebruiken!
Je kunt het gebruiken als je het ontvangt. Goede after-sale technische ondersteuning, koop het met vertrouwen.
Geniet van je pick-and-place machine!
Garantie:
De volledige machine heeft een garantieperiode van 1 jaar vanaf het moment van aankoop en een levenslange service.
We leveren altijd reserveonderdelen van machines, fabriek betrouwbare directe levering.
We bieden online Q/A en probleemoplossingsondersteuning en technisch advies.
Elke machine is 100% getest voordat ze vertrekt.
Technische ondersteuning:
Kimi Liu: Mob&WhatsApp: +8613510675756
E-mail:Kimi@charmhigh-tech.com
U bent welkom om ons te volgen.YouTube:Het is een verrassing dat ik niet in staat ben om te reageren.
Als u meer informatie en video's wilt zien, neem dan contact met ons op via e-mail.
We zullen u de eerste keer antwoorden.
Waarom Charmhigh?
1Lichte lichaamsbouw, kleine oppervlakte
2.Gebruikersvriendelijke interface, geen professionele SMT-ingenieur nodig, apparaat op instapniveau
3.Hoog geïntegreerd, geen extra pomp of ondersteunende installatie nodig
4.Hoogte van nauwkeurigheid en betrouwbaarheid, verhelpen de tekortkomingen van handarbeid
5.Low cost, reduce expenses om een professionele automatische SMT productielijn te bezitten
6.Internationale express met deur tot deur service, 3-5 werkdagen levering
7Speciaal bestemd voor laboratoriumonderzoek en -ontwikkeling,monsters, om openbaarmaking van octrooien en modellen te voorkomen
